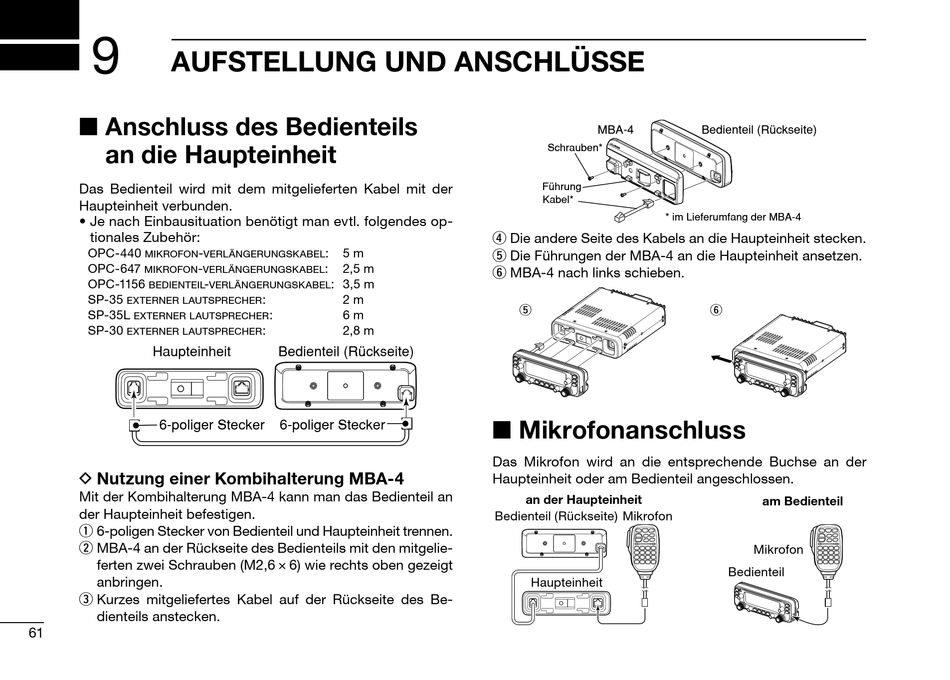

AUFSTELLUNG UND ANSCHLÜSSE
■ Anschluss des Bedienteils
an die Haupteinheit
Das Bedienteil wird mit dem mitgelieferten Kabel mit der
Haupteinheit verbunden.
• Je nach Einbausituation benötigt man evtl. folgendes op-
tionales Zubehör:
OPC-440 -
mikrofon verlängerungskabel
OPC-647 -
mikrofon verlängerungskabel
OPC-1156 -
bedienteil
SP-35
externer lautsprecher
SP-35L
externer lautsprecher
SP-30
externer lautsprecher
Haupteinheit
6-poliger Stecker

D Nutzung einer Kombihalterung MBA-4

Mit der Kombihalterung MBA-4 kann man das Bedienteil an
der Haupteinheit befestigen.
q 6-poligen Stecker von Bedienteil und Haupteinheit trennen.
w MBA-4 an der Rückseite des Bedienteils mit den mitgelie-
ferten zwei Schrauben (M2,6 × 6) wie rechts oben gezeigt
anbringen.
e Kurzes mitgeliefertes Kabel auf der Rückseite des Be-
dienteils anstecken.
61
: 5 m
: 2,5 m
: 3,5 m
verlängerungskabel
: 2 m
: 6 m
: 2,8 m
Bedienteil (Rückseite)
6-poliger Stecker
MBA-4
Schrauben*
Führung
Kabel*
* im Lieferumfang der MBA-4
r Die andere Seite des Kabels an die Haupteinheit stecken.
t Die Führungen der MBA-4 an die Haupteinheit ansetzen.
y MBA-4 nach links schieben.
t

■ Mikrofonanschluss

Das Mikrofon wird an die entsprechende Buchse an der
Haupteinheit oder am Bedienteil angeschlossen.
an der Haupteinheit
Bedienteil (Rückseite) Mikrofon
Haupteinheit
Bedienteil (Rückseite)
y
am Bedienteil
Mikrofon
Bedienteil
