5.8
Mit einem PC verbinden
5.9
Mess- , Referenz- und Vakuumleitung anschließen
Einen PC verbinden Sie über eine RS-232-Schnittstelle mit handelsüblichem 9poligen
Sub-D-Stecker. Nähere Informationen zum Datenaustausch entnehmen Sie bitte der
Schnittstellenbeschreibung (Dok.-Nr. jins85e1-e).
Verwenden Sie die mitgelieferten Filter. Sie schützen die Leitungen vor Verstopfung und
den Sensor vor Staub.
Mess- und die Referenzleitung können nicht gekürzt werden. Werden die Länge der Lei-
tung oder ihr Innendurchmesser geändert, beeinflusst das die Messgeschwindigkeit und
die Messergebnisse. Verwenden Sie nur die mitgelieferten Leitungen oder die als Zubehör
erhältlichen.
Schieben Sie die Leitungen in die Anschlüsse, bis sie einrasten.
►
Um die Leitungen wieder zu lösen, drücken Sie den Auslösering und ziehen an der Lei-
tung.

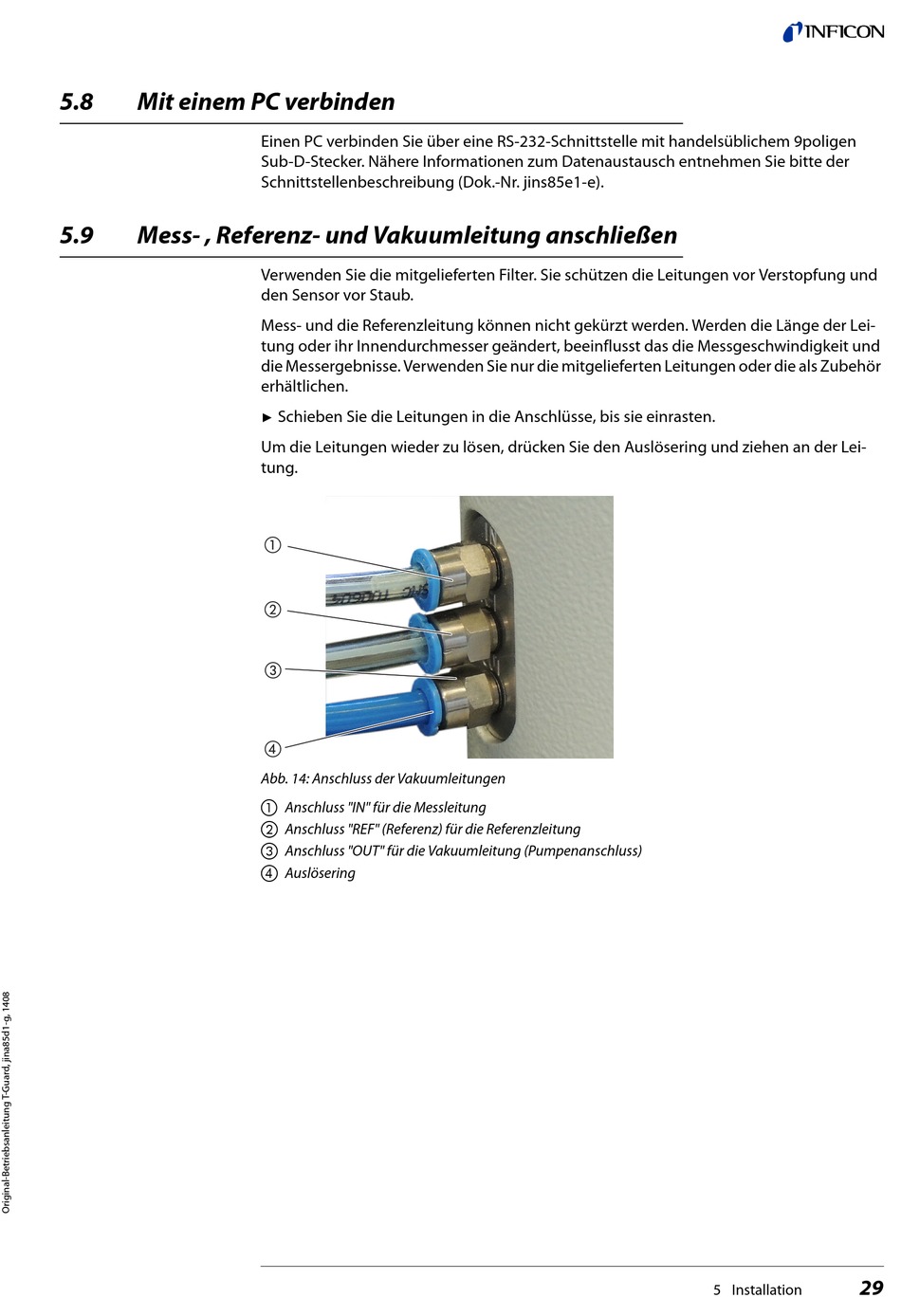

Abb. 14: Anschluss der Vakuumleitungen
a
Anschluss "IN" für die Messleitung
b
Anschluss "REF" (Referenz) für die Referenzleitung
c
Anschluss "OUT" für die Vakuumleitung (Pumpenanschluss)
d
Auslösering
29
5 Installation
