5.5
SPS-Eingänge elektrisch anschließen

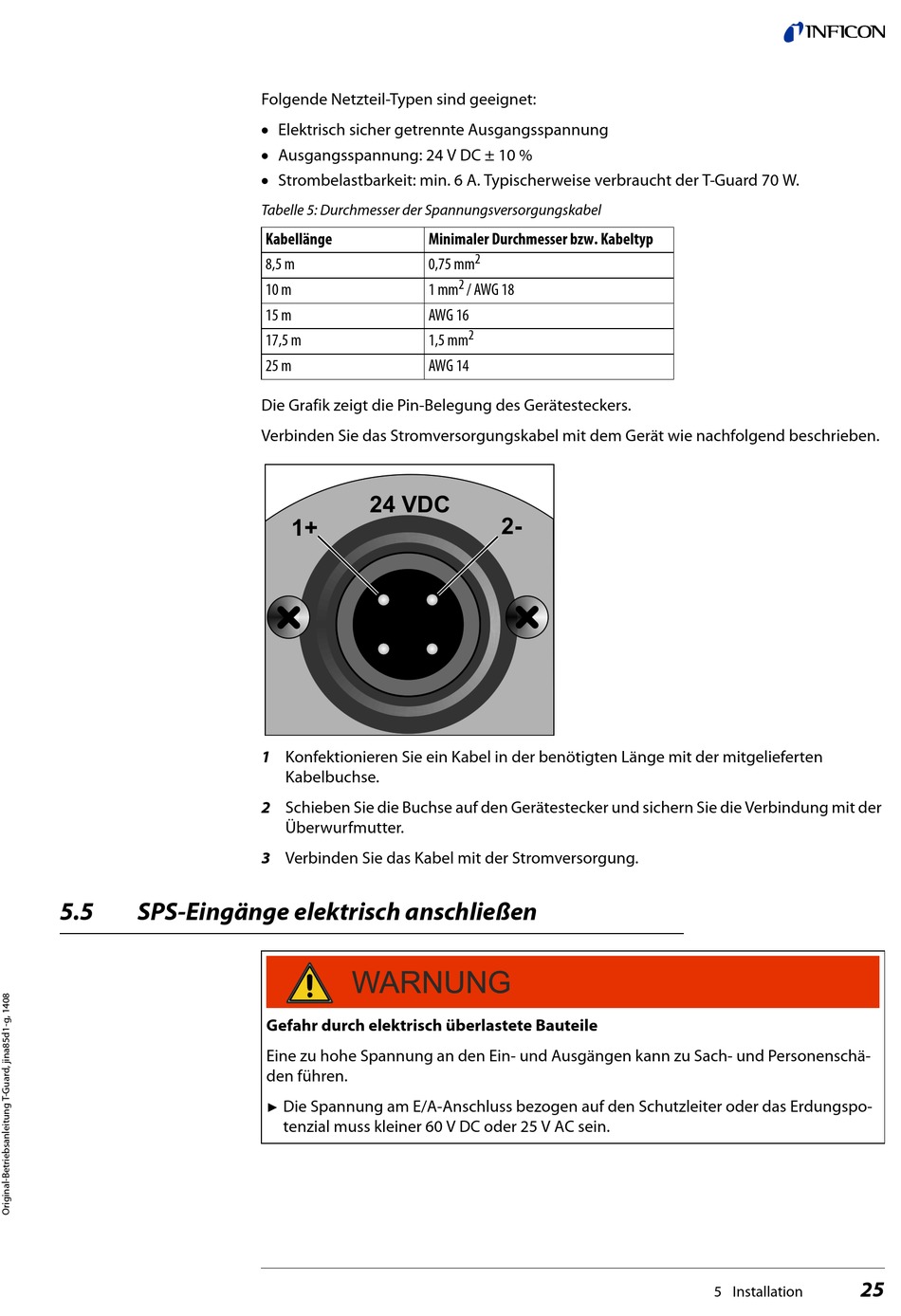

Folgende Netzteil-Typen sind geeignet:
Elektrisch sicher getrennte Ausgangsspannung
Ausgangsspannung: 24 V DC ± 10 %
Strombelastbarkeit: min. 6 A. Typischerweise verbraucht der T-Guard 70 W.
Tabelle 5: Durchmesser der Spannungsversorgungskabel
Kabellänge
Minimaler Durchmesser bzw. Kabeltyp
8,5 m
0,75 mm
10 m
1 mm
15 m
AWG 16
17,5 m
1,5 mm
25 m
AWG 14
Die Grafik zeigt die Pin-Belegung des Gerätesteckers.
Verbinden Sie das Stromversorgungskabel mit dem Gerät wie nachfolgend beschrieben.
1 Konfektionieren Sie ein Kabel in der benötigten Länge mit der mitgelieferten
Kabelbuchse.
2 Schieben Sie die Buchse auf den Gerätestecker und sichern Sie die Verbindung mit der
Überwurfmutter.
3 Verbinden Sie das Kabel mit der Stromversorgung.
Gefahr durch elektrisch überlastete Bauteile
Eine zu hohe Spannung an den Ein- und Ausgängen kann zu Sach- und Personenschä-
den führen.
Die Spannung am E/A-Anschluss bezogen auf den Schutzleiter oder das Erdungspo-
►
tenzial muss kleiner 60 V DC oder 25 V AC sein.
2
2
/ AWG 18
2
25
5 Installation
