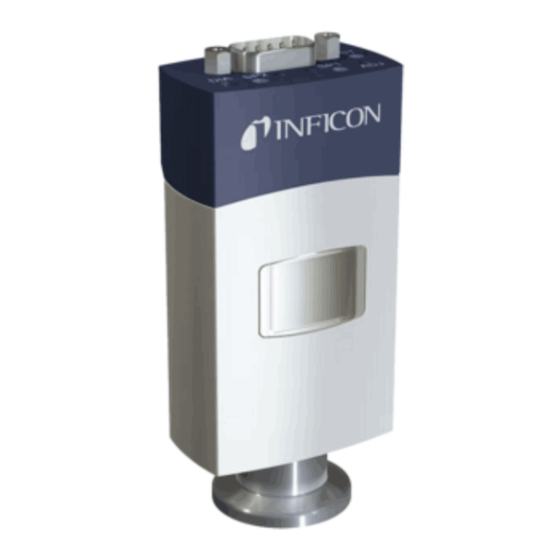

- Seite 1 Kommunikationsanleitung RS232C / RS485C Serielle Schnittstelle für Pirani Capacitance Diaphragm und Pirani Standard Gauges PCG550, PCG552, PCG554 PSG550, PSG552, PSG554 RS485C RS232C tira59d1-a (2017-04)
- Seite 2 Speisungserde Pin 4 (Messkabelstecker) RS232 Adresse und Baudrate Die Einstellung einer Adresse für RS232C ist nicht nötig, für das Protokoll wird im- mer 0 verwendet. Die Baudrate kann via Parameter eingestellt werden (→ 6). RS485 Pin-Belegung • RS485 B+ Pin 1 •...
- Seite 3 3 on Signal "RS-485 A-" 470 Ω pull-down zu GND 3 off Signal "RS-485 A-" kein pull-down Data Link Layer Master PCG5xx Request (Req) Indication (Ind) Response (Rs) Confirmation (Cf) Der Data Link Layer verwendet folgende Bezeichnungen: tira59d1-a (2017-04) RS232C.kal...
- Seite 4 Cmd = 3 Reserved Data • Cmd 4: Antwort der Messröhre auf einen Schreibzugriff Crc[7…0] Crc[15…8] Address Device ID MsgLength Cmd = 4 Reserved Parameter Identifier (PID) Der Parameter Identifier (PID) adressiert einen bestimmten Parameter des Gerätes. tira59d1-a (2017-04) RS232C.kal...
- Seite 5 Fehler Name Beschreibung Ab Werk Min. Max. Kein Fehler Time out EEPROM Speicherzugriff EEPROM CRC Fehler EEPROM Fehler Pirani Fadenbruch Falsches Fadenmaterial CDG Membranbruch ATM ausserhalb der Spezifikation Device Exception 11 Sensor passt nicht zur Messröhre Uint8 tira59d1-a (2017-04) RS232C.kal...
- Seite 6 Run Hours Betriebsstunden [0.25 h] Fixs32en2 Serial Number Seriennummer 4294967295 Uint32 Product Name Produktname PCG550 String Manufacturers Name Herstellername INFICON AG String Manufacturers Model Number Modelnummer String Software Version Software Version String RS232 Baud Rate 9600, 19200, 38400, 57600 57600 9600...
- Seite 7 Der Abgleich muss bei Atmosphären- druck in der Vakuumkammer durchge- führt werden. Der Atmosphärendrucksen- sor wird auf den CDG-Sensor abgegli- chen, welcher den Atmosphärendruck in ATM Adjust Flag der Vakuumkammer misst. Uint8 Paramter nicht verfügbar für PSG55x Messröhren tira59d1-a (2017-04) RS232C.kal...
- Seite 8 Verstellung des Setpoints disabled Der High Trip Point ist im ATM Modus Der High Trip Point ist im ATM Modus und zusätzlich sind die Taster zur Verstellung des Setpoints disabled Setpoint 2 Mode 3/7 Reservierte Funktion Uint8 (fortgesetzt) tira59d1-a (2017-04) RS232C.kal...
- Seite 9 Crc[7…0] Crc[15…8] Address Device ID MsgLength Reserved Data 0x00 0x00 0x00 0x06 0x03 0x00E0 0x0000 0x01 0x346D Vom PCG5xx zum Master Crc[7…0] Crc[15…8] Address Device ID MsgLength Reserved Data 0x00 0x02 0x01 0x05 0x04 0x00E0 0x0000 0x94EA tira59d1-a (2017-04) RS232C.kal...
- Seite 10 0x3183, 0x200A, 0x1291, 0x0318, 0x77A7, 0x662E, 0x54B5, 0x453C, 0xBDCB, 0xAC42, 0x9ED9, 0x8F50, 0xFBEF, 0xEA66, 0xD8FD, 0xC974, 0x4204, 0x538D, 0x6116, 0x709F, 0x0420, 0x15A9, 0x2732, 0x36BB, 0xCE4C, 0xDFC5, 0xED5E, 0xFCD7, 0x8868, 0x99E1, 0xAB7A, 0xBAF3, 0x5285, 0x430C, 0x7197, 0x601E, 0x14A1, 0x0528, 0x37B3, 0x263A, tira59d1-a (2017-04) RS232C.kal...
- Seite 11 0x5AC5, 0x4B4C, 0x79D7, 0x685E, 0x1CE1, 0x0D68, 0x3FF3, 0x2E7A, 0xE70E, 0xF687, 0xC41C, 0xD595, 0xA12A, 0xB0A3, 0x8238, 0x93B1, 0x6B46, 0x7ACF, 0x4854, 0x59DD, 0x2D62, 0x3CEB, 0x0E70, 0x1FF9, 0xF78F, 0xE606, 0xD49D, 0xC514, 0xB1AB, 0xA022, 0x92B9, 0x8330, 0x7BC7, 0x6A4E, 0x58D5, 0x495C, 0x3DE3, 0x2C6A, 0x1EF1, 0x0F78 tira59d1-a (2017-04) RS232C.kal...
- Seite 12 LI–9496 Balzers Liechtenstein Tel +423 / 388 3111 Fax +423 / 388 3700 reachus@inficon.com Original: Deutsch tira59d1-a (2017-04) www.inficon.com t i r a59d1- a...
