Akkumulations-Messung
Volumentest
Kalibrierablauf
6.4.4.2
Trägergas-Messung

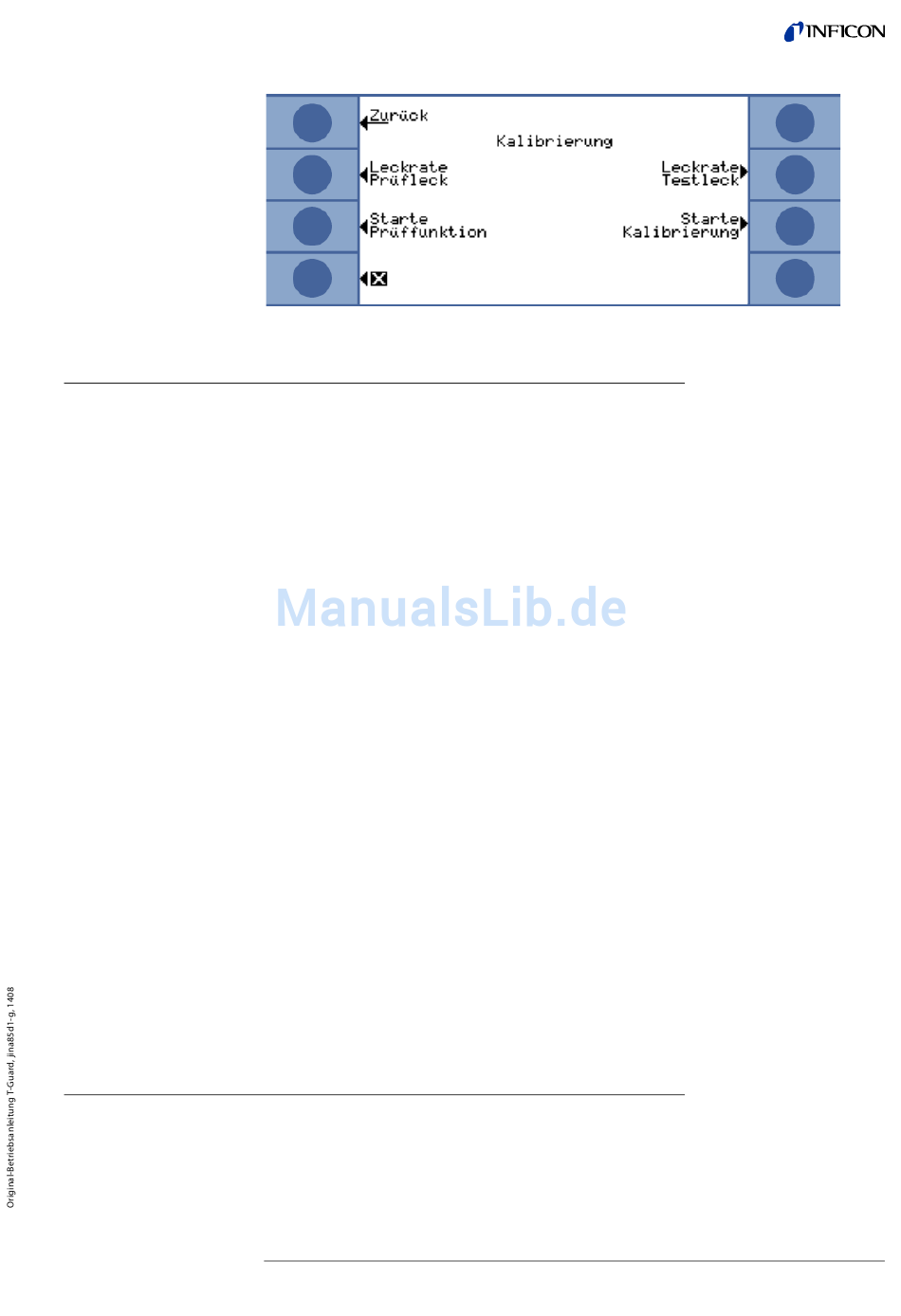

Abb. 17: Zugang zu den Kalibrierungseinstellungen
Für die Kalibrierung einer Akkumulations-Messung müssen Sie das freie Volumen einge-
ben, also das Volumen der Messkammer minus Volumen des Testlecks. Wenn Sie das freie
Volumen nicht kennen, können Sie einen Volumentest durchführen, siehe unten.
Das Gerät muss messbereit sein (READY).
1 Platzieren Sie das Testleck in der Messkammer und schließen Sie die Messkammer.
2 Wählen Sie "Einstellungen > Messeinstellungen > Freies Volumen/Volumen Test".
3 Es öffnet sich ein Fenster, in dem Sie die Leckrate des Testlecks einstellen.
4 Bestätigen Sie mit "OK".
Das Gerät misst und das berechnete Volumen wird angezeigt. Sie können mit Wahl von
"OK" den Wert übernehmen.
1 Wählen Sie im Hauptmenü "Einstellungen > Messeinstellungen > Freies Volumen" und
geben Sie das Nettovolumen der Messkammer ein (Volumen der Messkammer minus
Volumen des Testlecks).
2 Wählen Sie im Hauptmenü "Trigger > Triggerschwelle 1" und geben Sie die
Triggerschwelle für die anstehende Messreihe ein,
Seite
41.
3 Wählen Sie im Hauptmenü "Kalibrierung > Leckrate Testleck" und geben Sie die
Leckrate des Kalibrierlecks ein.
4 Platzieren Sie das Testleck in der Messkammer und schließen Sie die Messkammer.
5 Wählen Sie "Starte Kalibrierung".
Das Gerät misst und der neue Kalibrierwert wird angezeigt. Sie können mit Wahl von "OK"
den neuen Kalibrierfaktor annehmen, oder durch Wahl von "Abbr" verwerfen.
Idealerweise beträgt der Kalibrierfaktor 1. Ist der Kalibrierfaktor kleiner als 0,5 oder größer
als 2, können Sie diesen zwar annehmen, erhalten aber eine Warnmeldung, dass Sie Ihren
Messaufbau verbessern können.
Den Trägergasfluss bestimmen Sie mit Hilfe der technischen Daten der Trägergaspumpe
oder Sie verbauen einen Massefluss-Regler. Alternativ können Sie einen Flusstest durch-
führen, siehe unten.
siehe "Triggerschwelle 1 und 2",
6 Betrieb
35
