5 | Installation

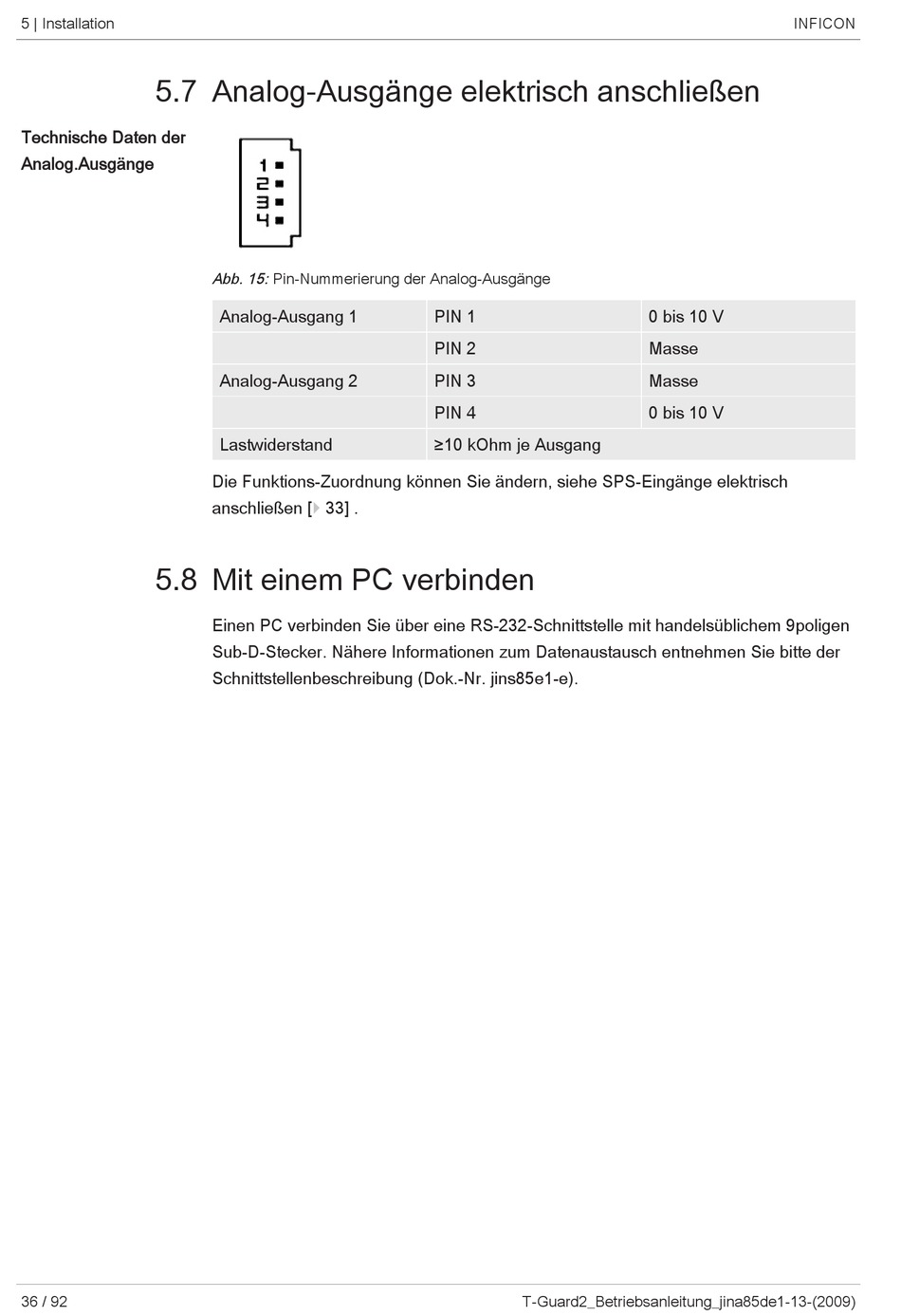

5.7 Analog-Ausgänge elektrisch anschließen
Technische Daten der
Analog.Ausgänge
5.8 Mit einem PC verbinden
36 / 92
Abb. 15: Pin-Nummerierung der Analog-Ausgänge
Analog-Ausgang 1
Analog-Ausgang 2
Lastwiderstand
Die Funktions-Zuordnung können Sie ändern, siehe SPS-Eingänge elektrisch
anschließen [} 33] .
Einen PC verbinden Sie über eine RS-232-Schnittstelle mit handelsüblichem 9poligen
Sub-D-Stecker. Nähere Informationen zum Datenaustausch entnehmen Sie bitte der
Schnittstellenbeschreibung (Dok.-Nr. jins85e1-e).
PIN 1
PIN 2
PIN 3
PIN 4
≥10 kOhm je Ausgang
T-Guard2_Betriebsanleitung_jina85de1-13-(2009)
INFICON
0 bis 10 V
Masse
Masse
0 bis 10 V
