7.1.2
Funktions-Zuordnung SPS-Ausgang
48
7 T-Guard über Schnittstellen steuern
Tabelle 13: Eingangsfunktionen und ihre Bedeutung (Forts.)
Funktion
Bedeutung
PROOF
Startet die Überprüfung der Kalibrierung mit der Prüfleckrate.
CLEAR
Löscht Fehler und Warnungen. Das Gerät startet nach einem Fehler neu.
READY
Weckt das Gerät aus dem Standby-Modus.
STANDBY
Schaltet das Gerät auf Standby.
GROSS/FINE Schaltet zwischen der GROSS- und FINE-Messung um. Nur bei einer Dauermessung verfügbar.
PURGE
Spült die Messleitung solange das Eingangssignal High ist. Das Signal des Heliumsensors wird ignoriert.
Nur verfügbar, wenn "Automatisches Spülen" ausgeschaltet ist.
INV START
Elektrisch invertierter Start-Befehl
INV STOP
Elektrisch invertierter Stop-Befehl
STOP/START Stoppt und startet einen Messzyklus, wenn auf HIGH bzw. LOW umgeschaltet wird.
INV CAL
Elektrisch invertierter KAL-Befehl
INV PROOF
Elektrisch invertierter TEST-Befehl
INV CLEAR
Elektrisch invertierter Löschen-Befehl
INV READY
Elektrisch invertierter Bereit-Befehl
INV STANDBY Elektrisch invertierter Standby-Befehl
FINE/GROSS Schaltet zwischen der FINE- und GROSS-Messung um. Nur bei einer Dauermessung verfügbar.
INV PURGE
Elektrisch invertierter Spülen-Befehl
Sie können die Funktions-Zuordnung des Ausgangs mit Hilfe einer Grafik verändern und
anschließend die Zuordnung testen.
Wählen Sie im Hauptmenü "Einstellungen > Schnittstellen > Wähle SPS-Ausgänge".
►

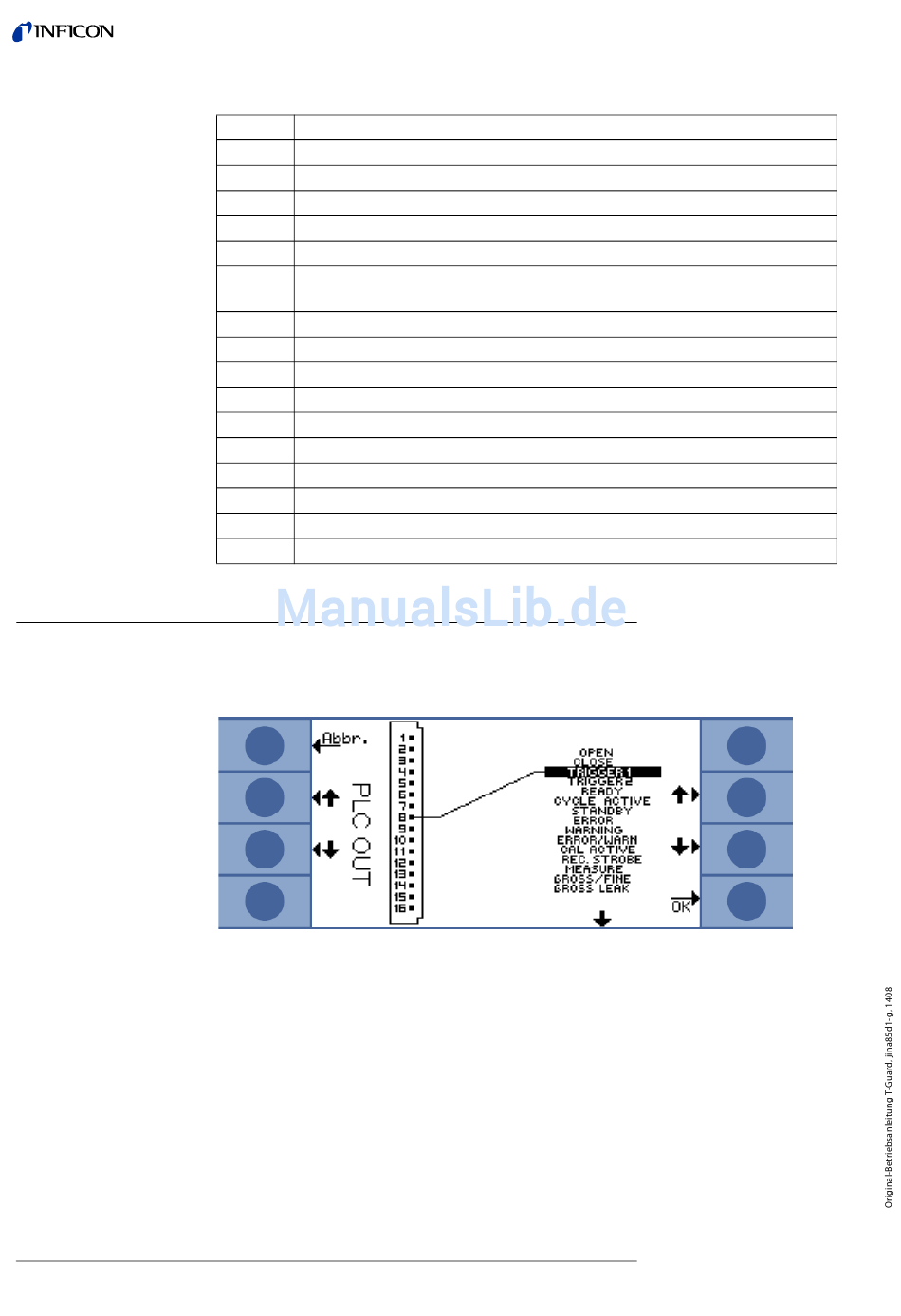

Abb. 27: Benutzerdefinierte Funktions-Zuordnung, SPS-Ausgänge
So ändern Sie eine Zuordnung:
1 Wählen Sie einen Pin mit den Auf- und Ab-Tasten auf der linken Seite.
2 Wählen Sie die gewünschte Funktion mit den Auf- und Ab-Tasten auf der rechten Seite.
3 Bestätigen Sie mit "OK". Es wird eine Übersicht mit allen gewählten Funktionen
angezeigt.
4 Prüfen Sie die Zuordnung und bestätigen Sie erneut mit "OK".
Es wird der aktuelle Zustand aller Ein- und Ausgänge angezeigt. Die Relais können Sie test-
weise umschalten:
