Montage Und Demontage; I/O-Modul Montieren; Anschlüsse Verbinden - INFICON IO1000 Installationsanleitung

5

Montage und Demontage

5.1

I/O-Modul montieren

5.1.1 Anschlüsse verbinden

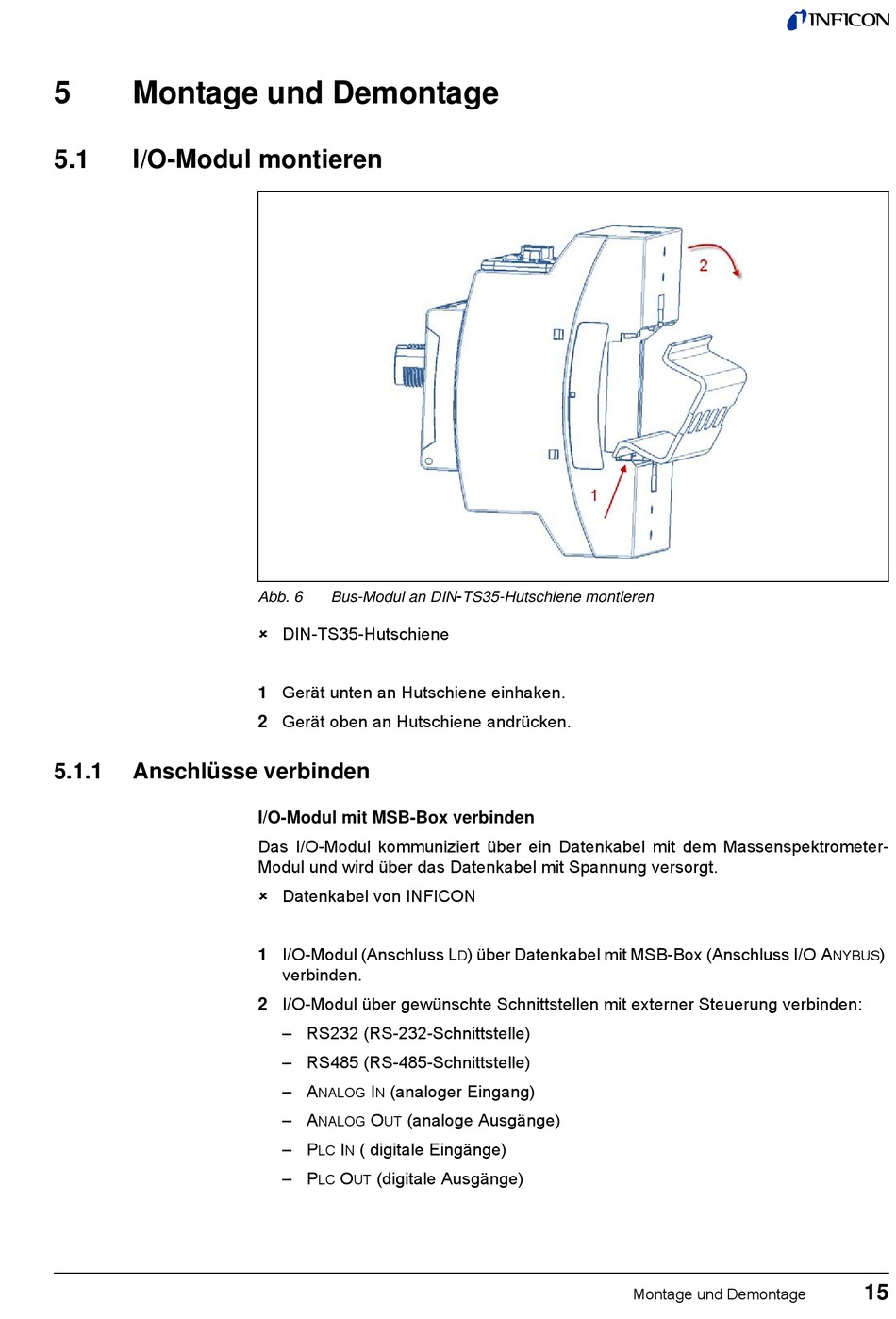

Abb. 6 Bus-Modul an DIN
 DIN-TS35-Hutschiene
1 Gerät unten an Hutschiene einhaken.
2 Gerät oben an Hutschiene andrücken.
I/O-Modul mit MSB-Box verbinden
Das I/O-Modul kommuniziert über ein Datenkabel mit dem Massenspektrometer-
Modul und wird über das Datenkabel mit Spannung versorgt.
 Datenkabel von INFICON
1 I/O-Modul (Anschluss L
verbinden.
2 I/O-Modul über gewünschte Schnittstellen mit externer Steuerung verbinden:
– RS232 (RS-232-Schnittstelle)
– RS485 (RS-485-Schnittstelle)
– A I (analoger Eingang)
NALOG N
– A O (analoge Ausgänge)
NALOG UT
– P I ( digitale Eingänge)
LC N
– P O (digitale Ausgänge)
LC UT
-
TS35-Hutschiene montieren
) über Datenkabel mit MSB-Box (Anschluss I/O A
D
Montage und Demontage
)
NYBUS
15
