5

Montage und Demontage

5.1

I/O-Modul an DIN-TS35-Hutschiene montieren

5.1.1
Anschlüsse verbinden

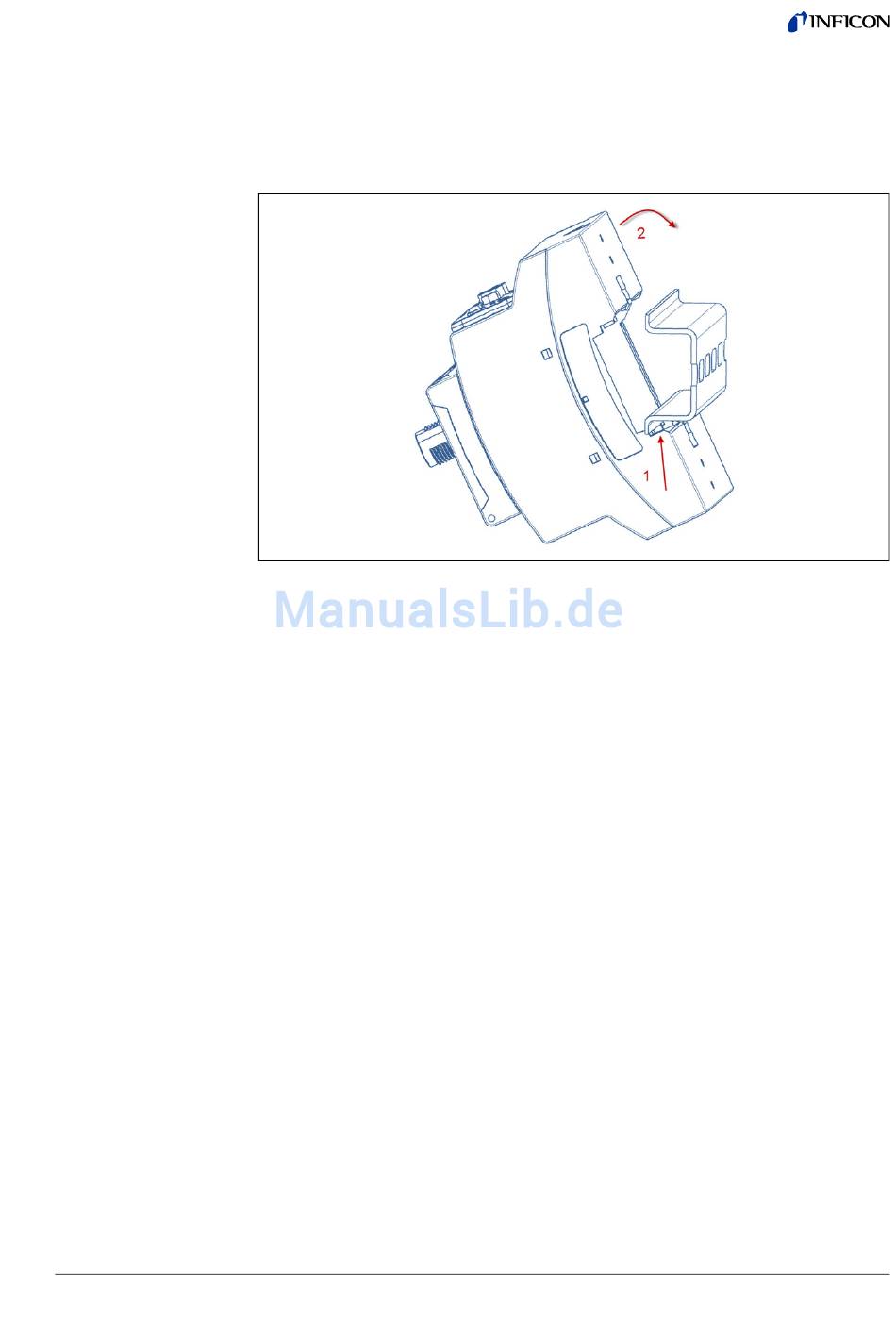

Abb. 6
I/O-Modul montieren
1 Gerät unten an Hutschiene einhaken.
2 Gerät oben an Hutschiene andrücken.
I/O-Modul mit dem Lecksucher verbinden
Das I/O-Modul kommuniziert über ein Datenkabel mit dem Lecksucher und wird über
das Datenkabel mit Spannung versorgt.
1 I/O-Modul (Anschluss „LD") über Datenkabel mit dem Lecksucher
(Anschluss „I/O Anybus") verbinden.
2 I/O-Modul über gewünschte Schnittstellen mit externer Steuerung verbinden:
– RS232 (RS-232-Schnittstelle)
– RS485 (RS-485-Schnittstelle)
– Analog In (analoger Eingang)
– Analog Out (analoge Ausgänge)
– PLC In (digitale Eingänge)
– PLC Out (digitale Ausgänge)
Montage und Demontage
15
