Technische Daten der
SPS-Eingänge
26
5 Installation
Eingangsspannung 24 V DC nom., 28 V DC max.
– Low level: 0 ... 7 V
– High level: 13 ... 28 V
Wechsel von Low nach High:
Die programmierte Funktion des Eingangs wird aktiviert (flankengesteuert).

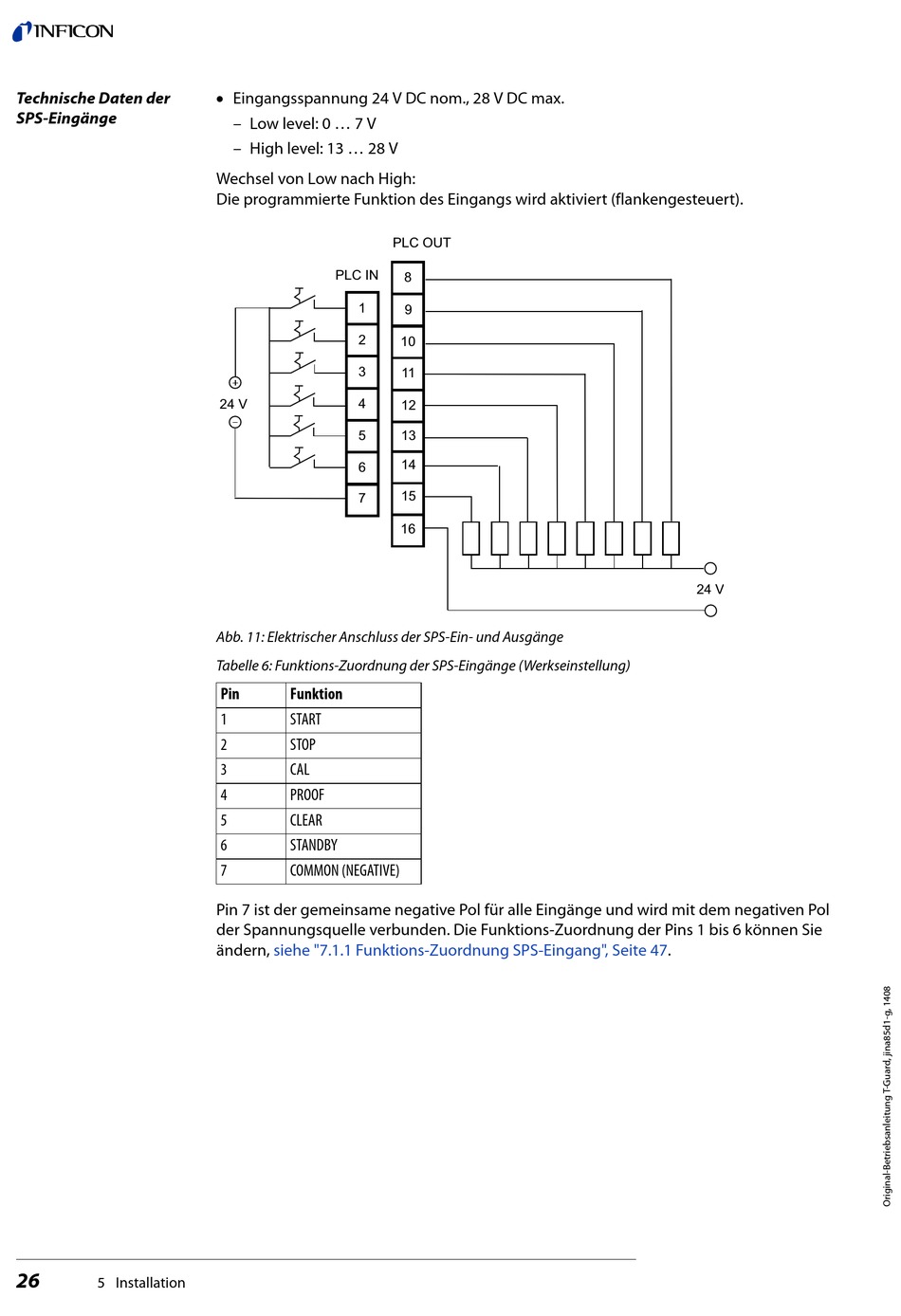

Abb. 11: Elektrischer Anschluss der SPS-Ein- und Ausgänge
Tabelle 6: Funktions-Zuordnung der SPS-Eingänge (Werkseinstellung)
Pin
Funktion
1
START
2
STOP
3
CAL
4
PROOF
5
CLEAR
6
STANDBY
7
COMMON (NEGATIVE)
Pin 7 ist der gemeinsame negative Pol für alle Eingänge und wird mit dem negativen Pol
der Spannungsquelle verbunden. Die Funktions-Zuordnung der Pins 1 bis 6 können Sie
ändern,
siehe "7.1.1 Funktions-Zuordnung SPS-Eingang", Seite
47.
