Eine Akkumulations-Messung über SPS steuern
Messsignal
Eingang START
Ausgänge:
READY
ERROR WARNING
MEASURE
TRIGGER1
CAL ACTIVE
50
7 T-Guard über Schnittstellen steuern
Tabelle 14: SPS-Ausgangsfunktionen und ihre Bedeutungen (Forts.)
Funktion
Bedeutung
INV REC. STROBE
Hochohmig bedeutet, dass der Schreiberausgang für 300 ms ungültig ist, weil in dieser Zeit die
Analogausgänge aktualisiert werden.
INV MEASURE
Hochohmig bedeutet, dass das Gerät gerade misst. Die Leckrate der letzten Messung liegt an, wenn
sowohl dieser Ausgang als auch der Ausgang REC. STROBE hochohmig sind.
FINE/GROSS
Hochohmig bedeutet, dass das Gerät gerade eine GROSS-Messung durchführt.
INV GROSS LEAK
Hochohmig bedeutet, dass der höchste Triggerwert mindestens um den Faktor 5 überschritten
wurde.
INV CONTAMIN.
Hochohmig bedeutet, dass der Sensor mit zuviel Helium verseucht wurde.
INV BACKGROUND
Hochohmig bedeutet, dass der Sensorstrom einen heliumarmen Zustand anzeigt. Dies ist Vorraus-
setzung für eine empfindliche Messung.
►
Starten Sie die Messung, wenn READY niederohmig ist.
Der Ausgang MEASURE ist während der Messung niederohmig.
Nach der Messung wird der Ausgang MEASURE hochohmig. Wenn nun der Ausgang REC.
STROBE wieder hochohmig ist, können Sie die Analogausgänge auslesen. Dies ist nach
etwa 300 ms der Fall.
Wenn das Automatische Spülen aktiviert ist, wird READY nach dem Spülen niederohmig.
Erst dann können Sie die nächste Messung starten.

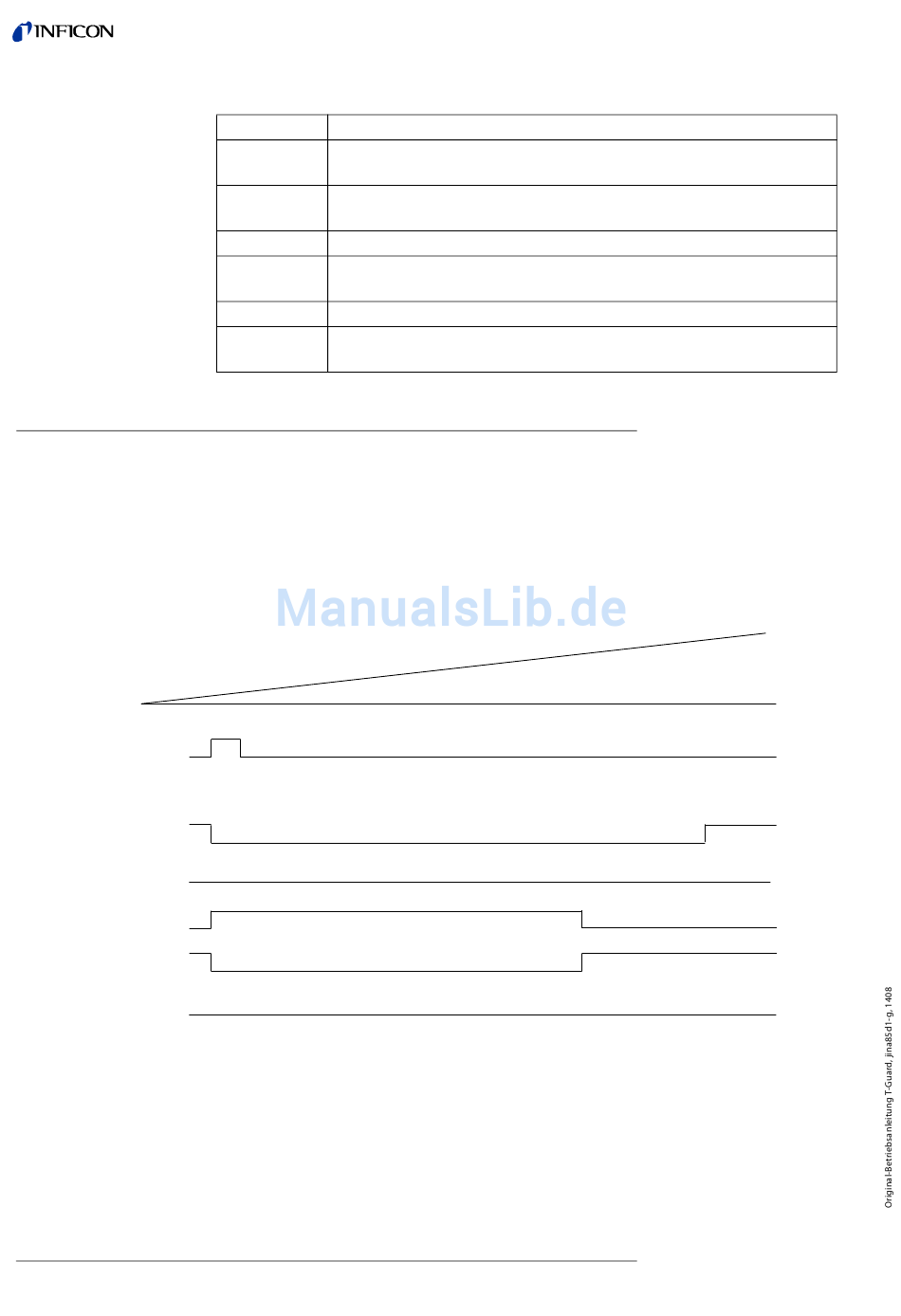

Abb. 28: Beispiel einer SPS gesteuerten Akkumulations-Messung
high
low
high
low
high
low
high
low
high
low
high
low
