7.3
Analog-Ausgänge konfigurieren
Funktions-Zuordnung
Der T-Guard hat 2 getrennt konfigurierbare analoge Schreiberausgänge (elektrische Da-
ten:
siehe "5.7 Analog-Ausgänge elektrisch anschließen", Seite
eine 16 bit-Auflösung und liefern nach jeder Messung ein Ergebnis. In der Einstellung Dau-
ermessung ist die Erneuerungsrate 2 Hz. Für eine höhere Erneuerungsrate benutzen Sie
die RS-232-Schnittstelle.
Sie können die Funktions-Zuordnung der Ausgänge mit Hilfe einer Grafik verändern.
Wählen Sie im Hauptmenü "Einstellungen > Schnittstellen > Analog Ausgang".
Um eine Zuordnung zu ändern:
1 Wählen Sie die Pins mit den Auf- und Ab-Tasten auf der linken Seite.
2 Wählen Sie die gewünschte Funktion mit den Auf- und Ab-Tasten auf der rechten Seite.
3 Bestätigen Sie mit "OK".

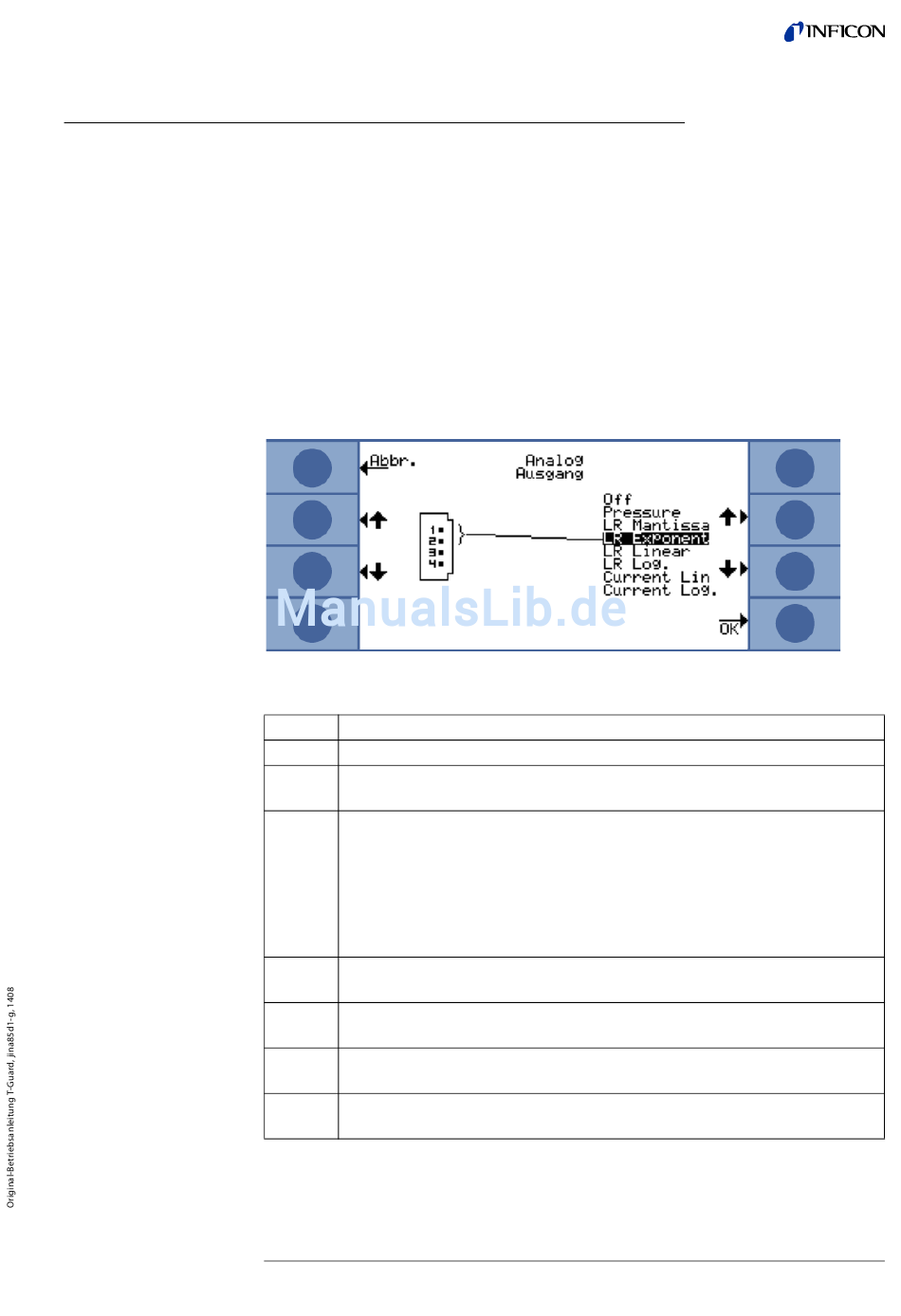

Abb. 32: Funktions-Zuordnung der Analog-Ausgänge
Tabelle 15: Analog-Ausgangsfunktionen und ihre Bedeutungen
Funktion
Bedeutung
Pressure
0 ... 10 V entspricht 0 ... 1000 mbar in linearer Darstellung
LR Mantissa Nur sinnvoll, wenn der andere Analog-Ausgang mit "Leckrate Exponent" belegt ist. Die Mantisse ent-
spricht der Ausgangsspannung in Volt.
LR Exponent Nur sinnvoll, wenn der andere Analog-Ausgang mit "Leckrate Mantissa" belegt ist. Der Exponent berech-
net sich über die Spannung aus: Exponent = (Spannung [V] × 2) – 14.
Beispiel:
Eine Spannung von 4,5 V ergibt einen Exponenten von (4,5 × 2) – 14 = –5.
Eine Spannung für die Mantisse von 3 V entspricht 3.
Die Leckrate beträgt dann: 3 × 10
LR Linear
Die Ausgangsspannung ist linear und proportional zur gemessenen Leckrate. Die Steigung wird mit der
Einstellung "Skalierung Analogausgang" eingestellt (siehe unten).
LR Log.
Die Ausgangsspannung zeigt die Leckrate logarithmisch an. Die zugehörigen Werte werden mit
"Skalierung Analogausgang" eingestellt (siehe unten).
Current Lin
Die Ausgangsspannung zeigt den Strom linear an. Der obere Grenzwert wird mit "Skalierung Analogaus-
gang" eingestellt (siehe unten).
Current Log. Die Ausgangsspannung zeigt den Strom logarithmisch an. Die zugehörigen Werte werden mit "Skalierung
Analogausgang" eingestellt (siehe unten).
-5
mbar l/s.
7 T-Guard über Schnittstellen steuern
28). Die Ausgänge haben
53
