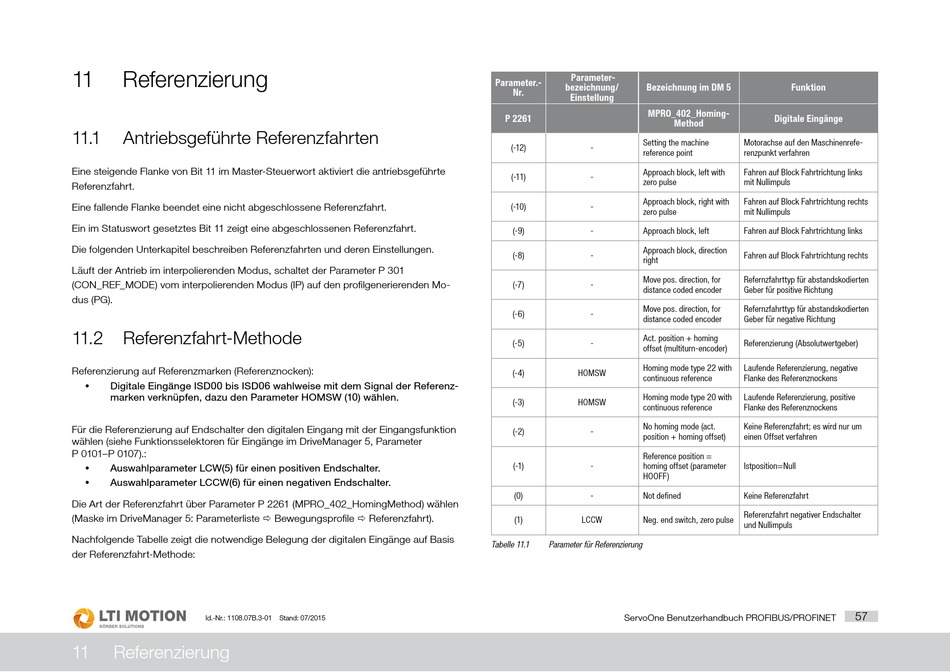

Referenzierung

11.1 Antriebsgeführte Referenzfahrten
Eine steigende Flanke von Bit 11 im Master-Steuerwort aktiviert die antriebsgeführte
Referenzfahrt.
Eine fallende Flanke beendet eine nicht abgeschlossene Referenzfahrt.
Ein im Statuswort gesetztes Bit 11 zeigt eine abgeschlossenen Referenzfahrt.
Die folgenden Unterkapitel beschreiben Referenzfahrten und deren Einstellungen.
Läuft der Antrieb im interpolierenden Modus, schaltet der Parameter P 301
(CON_REF_MODE) vom interpolierenden Modus (IP) auf den profilgenerierenden Mo-
dus (PG).
11.2

Referenzfahrt-Methode

Referenzierung auf Referenzmarken (Referenznocken):
y Digitale Eingänge ISD00 bis ISD06 wahlweise mit dem Signal der Referenz-
marken verknüpfen, dazu den Parameter HOMSW (10) wählen.
Für die Referenzierung auf Endschalter den digitalen Eingang mit der Eingangsfunktion
wählen (siehe Funktionsselektoren für Eingänge im DriveManager 5, Parameter
P 0101–P 0107).:
Auswahlparameter LCW(5) für einen positiven Endschalter.
y
y Auswahlparameter LCCW(6) für einen negativen Endschalter.
Die Art der Referenzfahrt über Parameter P 2261 (MPRO_402_HomingMethod) wählen
(Maske im DriveManager 5: Parameterliste  Bewegungsprofile  Referenzfahrt).
Nachfolgende Tabelle zeigt die notwendige Belegung der digitalen Eingänge auf Basis
der Referenzfahrt-Methode:
