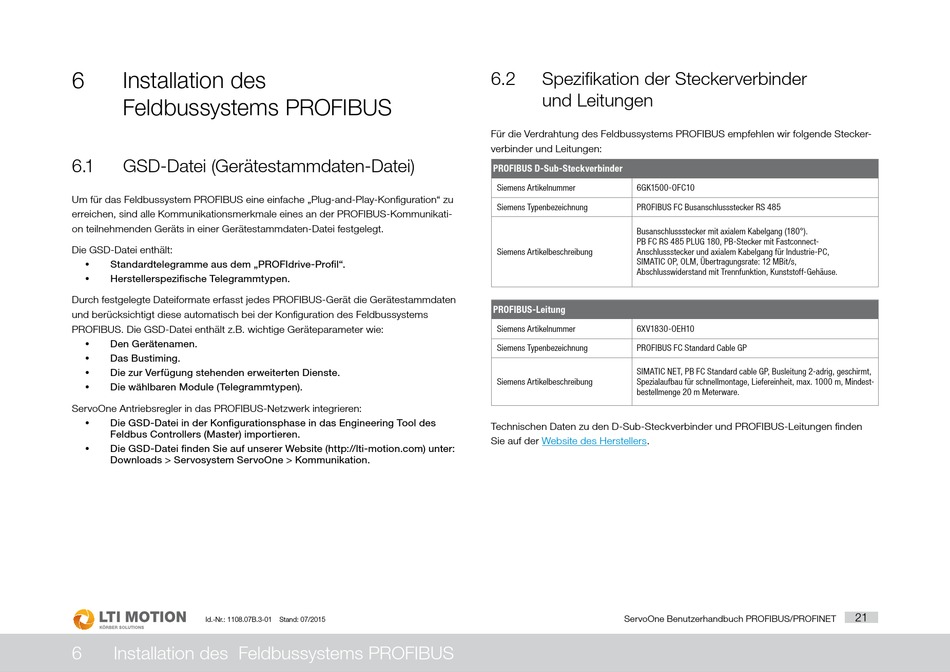

6
Installation des
Feldbussystems PROFIBUS
6.1
GSD-Datei (Gerätestammdaten-Datei)
Um für das Feldbussystem PROFIBUS eine einfache „Plug-and-Play-Konfiguration" zu
erreichen, sind alle Kommunikationsmerkmale eines an der PROFIBUS-Kommunikati-
on teilnehmenden Geräts in einer Gerätestammdaten-Datei festgelegt.
Die GSD-Datei enthält:
Standardtelegramme aus dem „PROFIdrive-Profil".
y
y
Herstellerspezifische Telegrammtypen.
Durch festgelegte Dateiformate erfasst jedes PROFIBUS-Gerät die Gerätestammdaten
und berücksichtigt diese automatisch bei der Konfiguration des Feldbussystems
PROFIBUS. Die GSD-Datei enthält z.B. wichtige Geräteparameter wie:
y
Den Gerätenamen.
Das Bustiming.
y
y
Die zur Verfügung stehenden erweiterten Dienste.
Die wählbaren Module (Telegrammtypen).
y
ServoOne Antriebsregler in das PROFIBUS-Netzwerk integrieren:
y
Die GSD-Datei in der Konfigurationsphase in das Engineering Tool des
Feldbus Controllers (Master) importieren.
Die GSD-Datei finden Sie auf unserer Website (http://lti-motion.com) unter:
y
Downloads > Servosystem ServoOne > Kommunikation.
Id.-Nr.: 1108.07B.3-01
6
Installation des Feldbussystems PROFIBUS
Stand: 07/2015
6.2
Spezifikation der Steckerverbinder
und Leitungen
Für die Verdrahtung des Feldbussystems PROFIBUS empfehlen wir folgende Stecker-
verbinder und Leitungen:
PROFIBUS D-Sub-Steckverbinder
Siemens Artikelnummer
6GK1500-OFC10
Siemens Typenbezeichnung
PROFIBUS FC Busanschlussstecker RS 485
Busanschlussstecker mit axialem Kabelgang (180°).
PB FC RS 485 PLUG 180, PB-Stecker mit Fastconnect-
Siemens Artikelbeschreibung
Anschlussstecker und axialem Kabelgang für Industrie-PC,
SIMATIC OP, OLM, Übertragungsrate: 12 MBit/s,
Abschlusswiderstand mit Trennfunktion, Kunststoff-Gehäuse.
PROFIBUS-Leitung
Siemens Artikelnummer
6XV1830-OEH10
Siemens Typenbezeichnung
PROFIBUS FC Standard Cable GP
SIMATIC NET, PB FC Standard cable GP, Busleitung 2-adrig, geschirmt,
Siemens Artikelbeschreibung
Spezialaufbau für schnellmontage, Liefereinheit, max. 1000 m, Mindest-
bestellmenge 20 m Meterware.
Technischen Daten zu den D-Sub-Steckverbinder und PROFIBUS-Leitungen finden
Sie auf der
Website des
Herstellers.
ServoOne Benutzerhandbuch PROFIBUS/PROFINET
21
