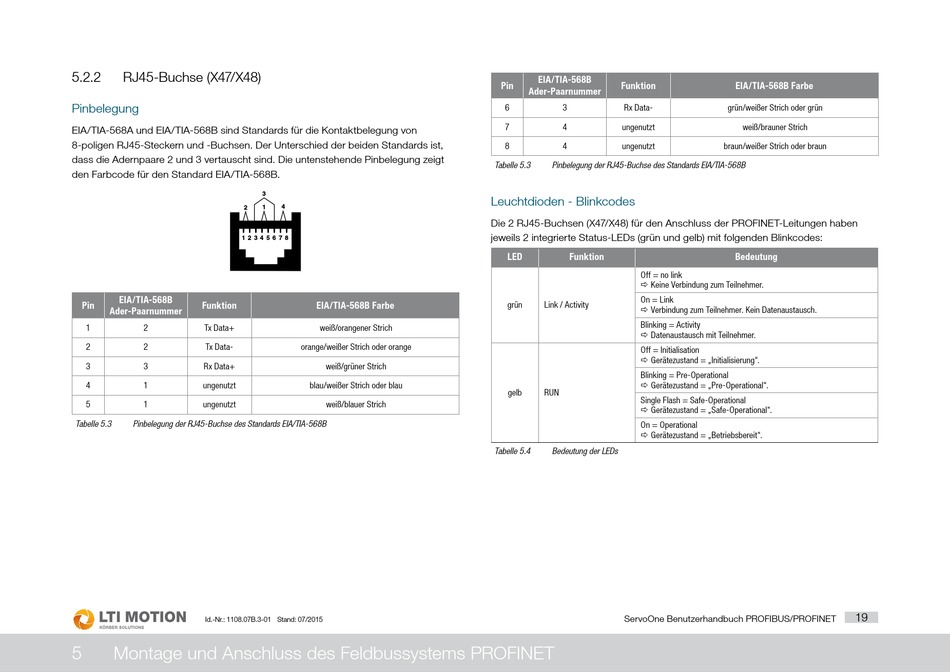

5.2.2
RJ45-Buchse (X47/X48)
Pinbelegung
EIA/TIA-568A und EIA/TIA-568B sind Standards für die Kontaktbelegung von
8-poligen RJ45-Steckern und -Buchsen. Der Unterschied der beiden Standards ist,
dass die Adernpaare 2 und 3 vertauscht sind. Die untenstehende Pinbelegung zeigt
den Farbcode für den Standard EIA/TIA-568B.
2
1 2 3 4 5 6 7 8
EIA/TIA-568B
Pin
Funktion
Ader-Paarnummer
1
2
Tx Data+
2
2
Tx Data-
3
3
Rx Data+
4
1
ungenutzt
5
1
ungenutzt
Tabelle 5.3
Pinbelegung der RJ45-Buchse des Standards EIA/TIA-568B
Id.-Nr.: 1108.07B.3-01 Stand: 07/2015
5
Montage und Anschluss des Feldbussystems PROFINET
3
1
4
EIA/TIA-568B Farbe
weiß/orangener Strich
orange/weißer Strich oder orange
weiß/grüner Strich
blau/weißer Strich oder blau
weiß/blauer Strich
EIA/TIA-568B
Pin
Funktion
Ader-Paarnummer
6
3
Rx Data-
7
4
ungenutzt
8
4
ungenutzt
Tabelle 5.3
Pinbelegung der RJ45-Buchse des Standards EIA/TIA-568B
Leuchtdioden - Blinkcodes
Die 2 RJ45-Buchsen (X47/X48) für den Anschluss der PROFINET-Leitungen haben
jeweils 2 integrierte Status-LEDs (grün und gelb) mit folgenden Blinkcodes:
LED
Funktion
Off = no link
Keine Verbindung zum Teilnehmer.
On = Link
grün
Link / Activity
Verbindung zum Teilnehmer. Kein Datenaustausch.
Blinking = Activity
Datenaustausch mit Teilnehmer.
Off = Initialisation
Gerätezustand = „Initialisierung".
Blinking = Pre-Operational
Gerätezustand = „Pre-Operational".
gelb
RUN
Single Flash = Safe-Operational
Gerätezustand = „Safe-Operational".
On = Operational
Gerätezustand = „Betriebsbereit".
Tabelle 5.4
Bedeutung der LEDs
ServoOne Benutzerhandbuch PROFIBUS/PROFINET
EIA/TIA-568B Farbe
grün/weißer Strich oder grün
weiß/brauner Strich
braun/weißer Strich oder braun
Bedeutung
19
