7

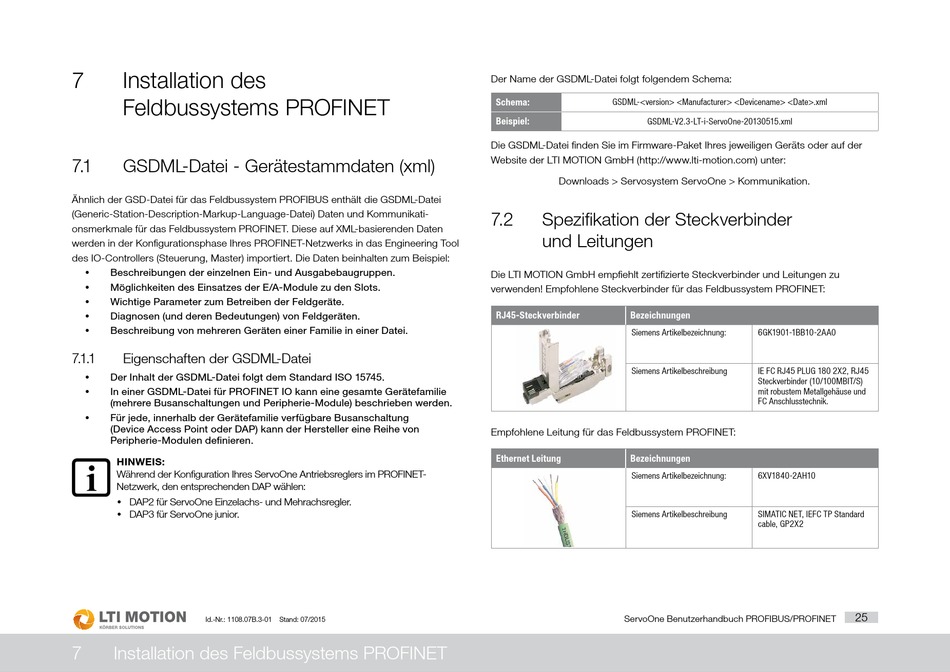

Installation des
Feldbussystems PROFINET
7.1
GSDML-Datei - Gerätestammdaten (xml)
Ähnlich der GSD-Datei für das Feldbussystem PROFIBUS enthält die GSDML-Datei
(Generic-Station-Description-Markup-Language-Datei) Daten und Kommunikati-
onsmerkmale für das Feldbussystem PROFINET. Diese auf XML-basierenden Daten
werden in der Konfigurationsphase Ihres PROFINET-Netzwerks in das Engineering Tool
des IO-Controllers (Steuerung, Master) importiert. Die Daten beinhalten zum Beispiel:
y
Beschreibungen der einzelnen Ein- und Ausgabebaugruppen.
Möglichkeiten des Einsatzes der E/A-Module zu den Slots.
y
y
Wichtige Parameter zum Betreiben der Feldgeräte.
Diagnosen (und deren Bedeu tungen) von Feldge räten.
y
y
Beschreibung von mehreren Geräten einer Familie in einer Datei.
7.1.1
Eigenschaften der GSDML-Datei
Der Inhalt der GSDML-Datei folgt dem Standard ISO 15745.
y
y
In einer GSDML-Datei für PROFINET IO kann eine gesamte Gerätefamilie
(meh rere Busanschaltungen und Peri pherie-Module) beschrieben wer den.
y
Für jede, innerhalb der Gerä tefamilie verfügbare Busanschal tung
(Device Access Point oder DAP) kann der Hersteller eine Reihe von
Peripherie-Modulen definie ren.
HINWEIS:
Während der Konfiguration Ihres ServoOne Antriebsreglers im PROFINET-
Netzwerk, den entsprechenden DAP wählen:
y DAP2 für ServoOne Einzelachs- und Mehrachsregler.
y DAP3 für ServoOne junior.
Id.-Nr.: 1108.07B.3-01
7
Installation des Feldbussystems PROFINET
Stand: 07/2015
Der Name der GSDML-Datei folgt folgendem Schema:
Schema:
GSDML-<version> <Manufacturer> <Devicename> <Date>.xml
Beispiel:
GSDML-V2.3-LT-i-ServoOne-20130515.xml
Die GSDML-Datei finden Sie im Firmware-Paket Ihres jeweiligen Geräts oder auf der
Website der LTI MOTION GmbH (http://www.lti-motion.com) unter:
Downloads > Servosystem ServoOne > Kommunikation.
7.2
Spezifikation der Steckverbinder
und Leitungen
Die LTI MOTION GmbH empfiehlt zertifizierte Steckverbinder und Leitungen zu
verwenden! Empfohlene Steckverbinder für das Feldbussystem PROFINET:
RJ45-Steckverbinder
Bezeichnungen
Siemens Artikelbezeichnung:
Siemens Artikelbeschreibung
Empfohlene Leitung für das Feldbussystem PROFINET:
Ethernet Leitung
Bezeichnungen
Siemens Artikelbezeichnung:
Siemens Artikelbeschreibung
ServoOne Benutzerhandbuch PROFIBUS/PROFINET
6GK1901-1BB10-2AA0
IE FC RJ45 PLUG 180 2X2, RJ45
Steckverbinder (10/100MBIT/S)
mit robustem Metallgehäuse und
FC Anschlusstechnik.
6XV1840-2AH10
SIMATIC NET, IEFC TP Standard
cable, GP2X2
25
