7 Installation desFeldbussystems PROFINET
Id.-Nr.: Id.-Nr.: 1108.07B.3-01 Stand: 07/2015

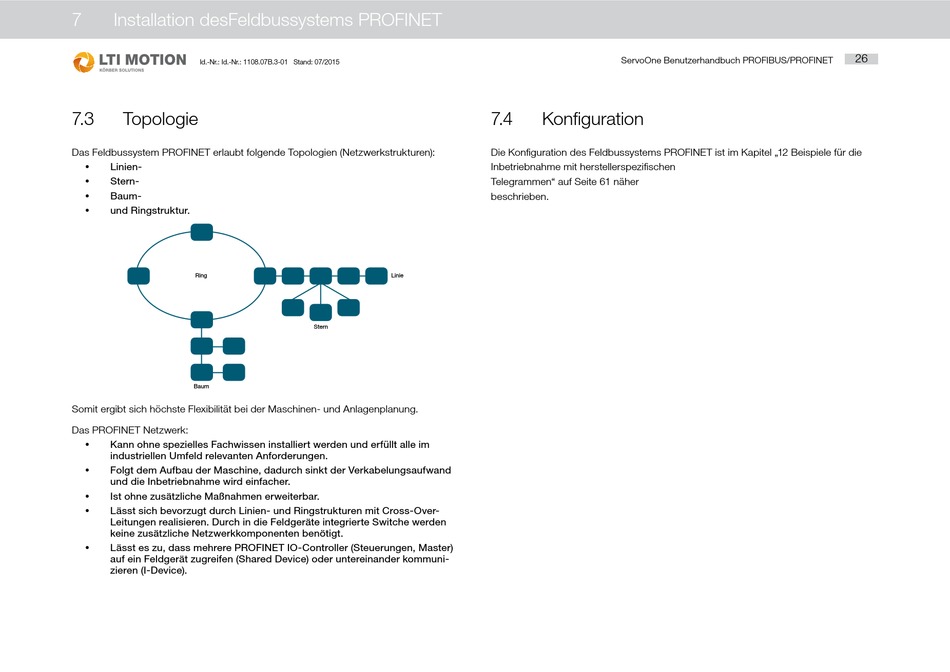

7.3

Topologie

Das Feldbussystem PROFINET erlaubt folgende Topologien (Netzwerkstrukturen):
y Linien-
Stern-
y
y Baum-
und Ringstruktur.
y
Ring
Baum
Somit ergibt sich höchste Flexibilität bei der Maschinen- und Anlagenplanung.
Das PROFINET Netzwerk:
Kann ohne spezielles Fachwissen installiert werden und erfüllt alle im
y
industriellen Umfeld relevanten Anforderungen.
Folgt dem Aufbau der Maschine, dadurch sinkt der Verkabelungsaufwand
y
und die Inbetriebnahme wird einfacher.
Ist ohne zusätzliche Maßnahmen erweiterbar.
y
y Lässt sich bevorzugt durch Linien- und Ringstrukturen mit Cross-Over-
Leitungen realisieren. Durch in die Feldgeräte integrierte Switche werden
keine zusätzliche Netzwerkkomponenten benötigt.
y Lässt es zu, dass mehrere PROFINET IO-Controller (Steuerungen, Master)
auf ein Feldgerät zugreifen (Shared Device) oder untereinander kommuni-
zieren (I-Device).
7.4
Die Konfiguration des Feldbussystems PROFINET ist im Kapitel „12 Beispiele für die
Inbetriebnahme mit herstellerspezifischen
Telegrammen" auf Seite 61 näher
beschrieben.
Linie
Stern
ServoOne Benutzerhandbuch PROFIBUS/PROFINET

Konfiguration

26
