8
Zyklische Datenübertragung
Id.-Nr.: Id.-Nr.: 1108.07B.3-01 Stand: 07/2015
8.2.4

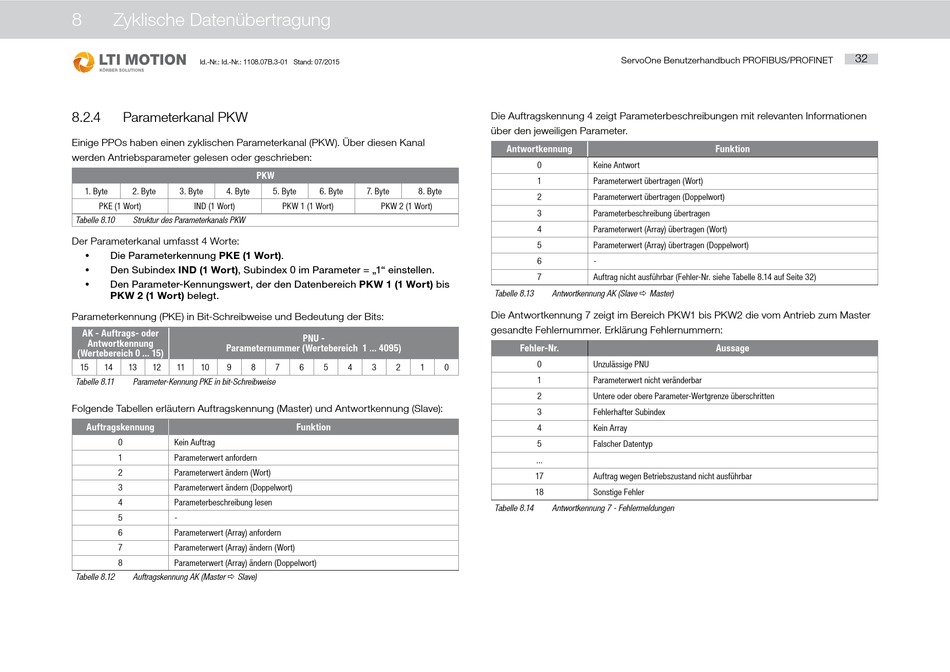

Parameterkanal PKW

Einige PPOs haben einen zyklischen Parameterkanal (PKW). Über diesen Kanal
werden Antriebsparameter gelesen oder geschrieben:
1. Byte
2. Byte
3. Byte
4. Byte
PKE (1 Wort)
IND (1 Wort)
Tabelle 8.10
Struktur des Parameterkanals PKW
Der Parameterkanal umfasst 4 Worte:
Die Parameterkennung PKE (1 Wort).
y
Den Subindex IND (1 Wort), Subindex 0 im Parameter = „1" einstellen.
y
Den Parameter-Kennungswert, der den Datenbereich PKW 1 (1 Wort) bis
y
PKW 2 (1 Wort) belegt.
Parameterkennung (PKE) in Bit-Schreibweise und Bedeutung der Bits:
AK - Auftrags- oder

Antwortkennung

Parameternummer (Wertebereich 1 ... 4095)
(Wertebereich 0 ... 15)
15
14
13
12
11
10
9
Tabelle 8.11
Parameter-Kennung PKE in bit-Schreibweise
Folgende Tabellen erläutern Auftragskennung (Master) und Antwortkennung (Slave):
Auftragskennung
0
Kein Auftrag
1
Parameterwert anfordern
2
Parameterwert ändern (Wort)
3
Parameterwert ändern (Doppelwort)
4
Parameterbeschreibung lesen
5
-
6
Parameterwert (Array) anfordern
7
Parameterwert (Array) ändern (Wort)
8
Parameterwert (Array) ändern (Doppelwort)
Tabelle 8.12
Auftragskennung AK (Master  Slave)
PKW
5. Byte
6. Byte
7. Byte
8. Byte
PKW 1 (1 Wort)
PKW 2 (1 Wort)
PNU -
8
7
6
5
4
3
2
1
Funktion
ServoOne Benutzerhandbuch PROFIBUS/PROFINET
Die Auftragskennung 4 zeigt Parameterbeschreibungen mit relevanten Informationen
über den jeweiligen Parameter.
Antwortkennung
0
Keine Antwort
1
Parameterwert übertragen (Wort)
2
Parameterwert übertragen (Doppelwort)
3
Parameterbeschreibung übertragen
4
Parameterwert (Array) übertragen (Wort)
5
Parameterwert (Array) übertragen (Doppelwort)
6
-
7
Auftrag nicht ausführbar (Fehler-Nr. siehe Tabelle 8.14 auf Seite 32)
Tabelle 8.13
Antwortkennung AK (Slave  Master)
Die Antwortkennung 7 zeigt im Bereich PKW1 bis PKW2 die vom Antrieb zum Master
gesandte Fehlernummer. Erklärung Fehlernummern:
Fehler-Nr.
0
Unzulässige PNU
0
1
Parameterwert nicht veränderbar
2
Untere oder obere Parameter-Wertgrenze überschritten
3
Fehlerhafter Subindex
4
Kein Array
5
Falscher Datentyp
...
17
Auftrag wegen Betriebszustand nicht ausführbar
18
Sonstige Fehler
Tabelle 8.14
Antwortkennung 7 - Fehlermeldungen
32
Funktion
Aussage
