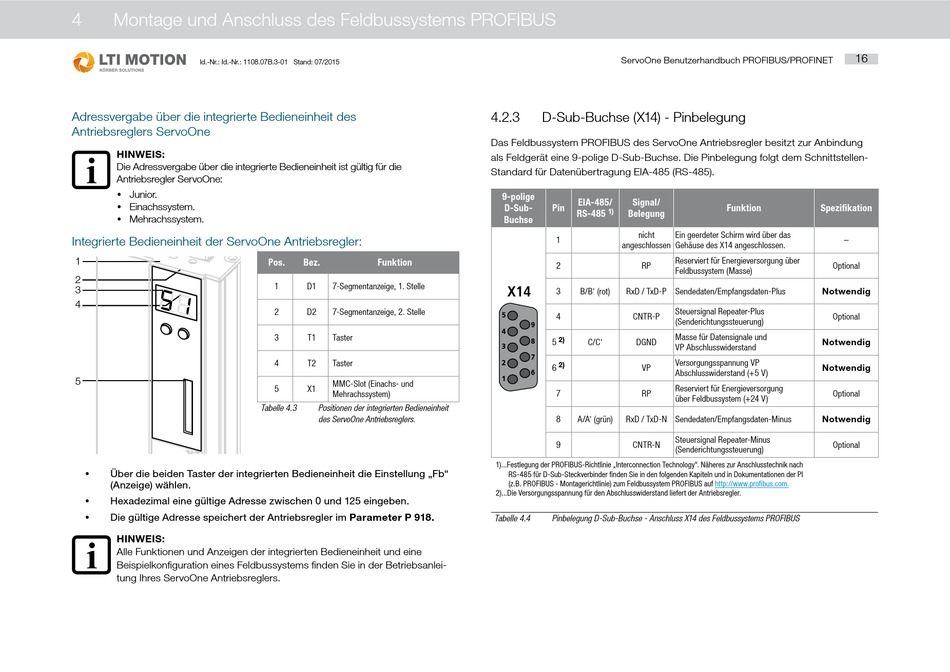

D-Sub-Buchse (X14) - Pinbelegung - LTI motion ServoOne Mehrachssystem Benutzerhandbuch

4 Montage und Anschluss des Feldbussystems PROFIBUS
Id.-Nr.: Id.-Nr.: 1108.07B.3-01 Stand: 07/2015
Adressvergabe über die integrierte Bedieneinheit des
Antriebsreglers ServoOne
HINWEIS:
Die Adressvergabe über die integrierte Bedieneinheit ist gültig für die
Antriebsregler ServoOne:
y Junior.
y Einachssystem.
y Mehrachssystem.
Integrierte Bedieneinheit der ServoOne Antriebsregler:
1
2
3
4
5
Über die beiden Taster der integrierten Bedieneinheit die Einstellung „Fb"
y
(Anzeige) wählen.
y Hexadezimal eine gültige Adresse zwischen 0 und 125 eingeben.
Die gültige Adresse speichert der Antriebsregler im Parameter P 918.
y
HINWEIS:
Alle Funktionen und Anzeigen der integrierten Bedieneinheit und eine
Beispielkonfiguration eines Feldbussystems finden Sie in der Betriebsanlei-
tung Ihres ServoOne Antriebsreglers.
Pos. Bez. Funktion
1 D1 7-Segmentanzeige, 1. Stelle
2 D2 7-Segmentanzeige, 2. Stelle
3 T1 Taster
4 T2 Taster
MMC-Slot (Einachs- und
5 X1
Mehrachssystem)
Tabelle 4.3 Positionen der integrierten Bedieneinheit
des ServoOne Antriebsreglers.
ServoOne Benutzerhandbuch PROFIBUS/PROFINET
4.2.3

D-Sub-Buchse (X14) - Pinbelegung

Das Feldbussystem PROFIBUS des ServoOne Antriebsregler besitzt zur Anbindung
als Feldgerät eine 9-polige D-Sub-Buchse. Die Pinbelegung folgt dem Schnittstellen-
Standard für Datenübertragung EIA-485 (RS-485).
9-polige
EIA-485/ Signal/
D-Sub- Pin
RS-485 1) Belegung
Buchse
nicht
1
angeschlossen
2 RP
X14
3 B/B' (rot) RxD / TxD-P Sendedaten/Empfangsdaten-Plus
5
4 CNTR-P
9
4
2)
8 5 C/C' DGND
3
7
2
2)
6 VP
6
1
7 RP
8 A/A' (grün) RxD / TxD-N Sendedaten/Empfangsdaten-Minus
9 CNTR-N
1)...Festlegung der PROFIBUS-Richtlinie „Interconnection Technology". Näheres zur Anschlusstechnik nach
RS-485 für D-Sub-Steckverbinder finden Sie in den folgenden Kapiteln und in Dokumentationen der PI
(z.B. PROFIBUS - Montagerichtlinie) zum Feldbussystem PROFIBUS auf
2)...Die Versorgungsspannung für den Abschlusswiderstand liefert der Antriebsregler.
Tabelle 4.4 Pinbelegung D-Sub-Buchse - Anschluss X14 des Feldbussystems PROFIBUS
Funktion Spezifikation
Ein geerdeter Schirm wird über das
–
Gehäuse des X14 angeschlossen.
Reserviert für Energieversorgung über
Optional
Feldbussystem (Masse)
Notwendig
Steuersignal Repeater-Plus
Optional
(Senderichtungssteuerung)
Masse für Datensignale und
Notwendig
VP Abschlusswiderstand
Versorgungsspannung VP
Notwendig
Abschlusswiderstand (+5 V)
Reserviert für Energieversorgung
Optional
über Feldbussystem (+24 V)
Notwendig
Steuersignal Repeater-Minus
Optional
(Senderichtungssteuerung)
http://www.profibus.com.
