4 Montage und Anschluss des Feldbussystems PROFIBUS
Id.-Nr.: Id.-Nr.: 1108.07B.3-01 Stand: 07/2015

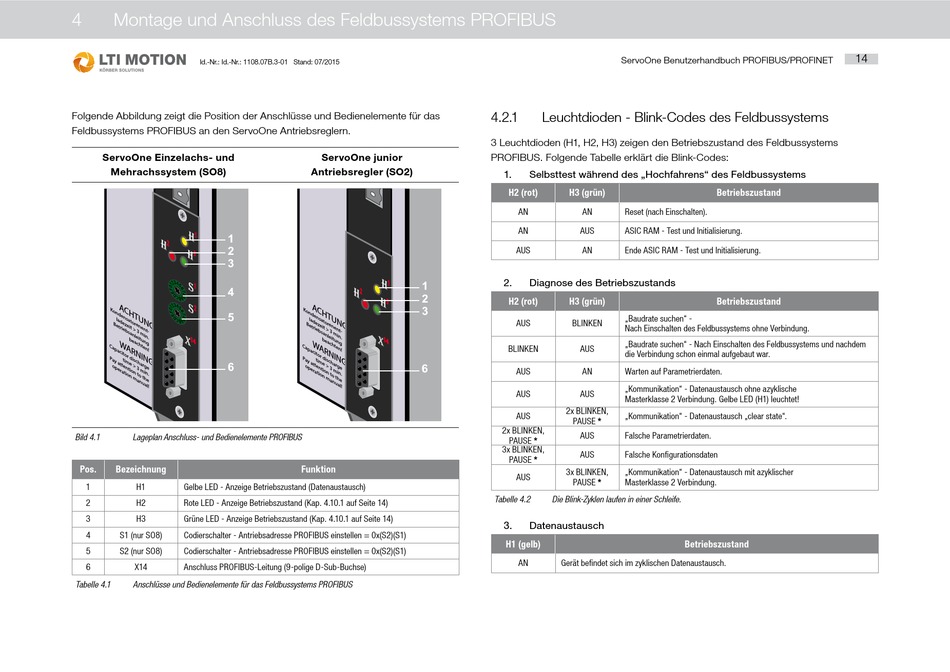

Folgende Abbildung zeigt die Position der Anschlüsse und Bedienelemente für das
Feldbussystems PROFIBUS an den ServoOne Antriebsreglern.
ServoOne Einzelachs- und
Mehrachssystem (SO8)
1
2
3
4
A C
K o
H T
n d
5
e n U N
s a t
l a d
o r e G
e z
B e
e i t
t r i e n e
> 3 n t -
b s
a n m i
l e i n . x
1 4
b e t u n
W A a c
g
h t e
C a
R N n !
p a
c i t
o r I N G
d i s
P a
t i m
y a c h
6
e > a r g
t t e
o p
n t i e
3 m
e r a
o n
t i o i n .
t o
n m
t h e
a n
u a
l !
Bild 4.1 Lageplan Anschluss- und Bedienelemente PROFIBUS
Pos. Bezeichnung
1 H1 Gelbe LED - Anzeige Betriebszustand (Datenaustausch)
2 H2 Rote LED - Anzeige Betriebszustand (Kap. 4.10.1 auf Seite 14)
3 H3 Grüne LED - Anzeige Betriebszustand (Kap. 4.10.1 auf Seite 14)
4 S1 (nur SO8) Codierschalter - Antriebsadresse PROFIBUS einstellen = 0x(S2)(S1)
5 S2 (nur SO8) Codierschalter - Antriebsadresse PROFIBUS einstellen = 0x(S2)(S1)
6 X14 Anschluss PROFIBUS-Leitung (9-polige D-Sub-Buchse)
Tabelle 4.1 Anschlüsse und Bedienelemente für das Feldbussystems PROFIBUS
ServoOne junior
Antriebsregler (SO2)
1
2
A C
3
K o
H T
n d
e n U N
s a t
l a d
o r e G
e z
B e
e i t
t r i e n e
> 3 n t -
b s
a n m i
l e i n . x
1 4
b e t u n
W A a c
g
h t e
C a
R N n !
p a
c i t
o r I N G
d i s
P a
t i m
y a c h
e > a r g
t t e 6
o p
n t i e
3 m
e r a
o n
t i o i n .
t o
n m
t h e
a n
u a
l !
Funktion
ServoOne Benutzerhandbuch PROFIBUS/PROFINET
4.2.1

Leuchtdioden - Blink-Codes des Feldbussystems

3 Leuchtdioden (H1, H2, H3) zeigen den Betriebszustand des Feldbussystems
PROFIBUS. Folgende Tabelle erklärt die Blink-Codes:
1. Selbsttest während des „Hochfahrens" des Feldbussystems
H2 (rot) H3 (grün)
AN AN Reset (nach Einschalten).
AN AUS ASIC RAM - Test und Initialisierung.
AUS AN Ende ASIC RAM - Test und Initialisierung.
2. Diagnose des Betriebszustands
H2 (rot) H3 (grün)
„Baudrate suchen" -
AUS BLINKEN
Nach Einschalten des Feldbussystems ohne Verbindung.
„Baudrate suchen" - Nach Einschalten des Feldbussystems und nachdem
BLINKEN AUS
die Verbindung schon einmal aufgebaut war.
AUS AN Warten auf Parametrierdaten.
„Kommunikation" - Datenaustausch ohne azyklische
AUS AUS
Masterklasse 2 Verbindung. Gelbe LED (H1) leuchtet!
2x BLINKEN,
AUS „Kommunikation" - Datenaustausch „clear state".
PAUSE *
2x BLINKEN,
AUS Falsche Parametrierdaten.
PAUSE *
3x BLINKEN,
AUS Falsche Konfigurationsdaten
PAUSE *
3x BLINKEN, „Kommunikation" - Datenaustausch mit azyklischer
AUS
PAUSE * Masterklasse 2 Verbindung.
Tabelle 4.2 Die Blink-Zyklen laufen in einer Schleife.
3.

Datenaustausch

H1 (gelb)
AN Gerät befindet sich im zyklischen Datenaustausch.
14
