Konfiguration nach Erst-Inbetriebnahme

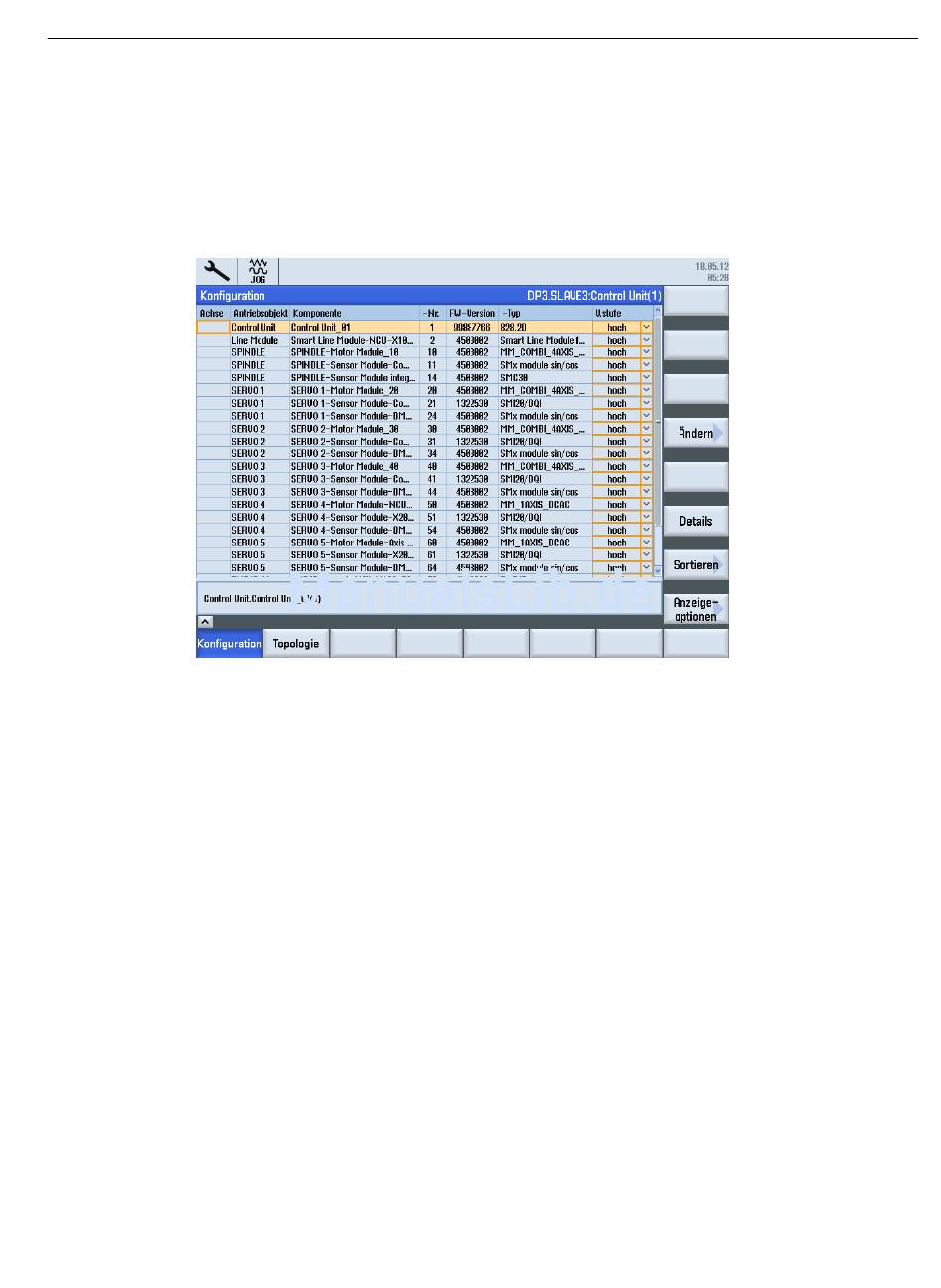

Im Fenster "Konfiguration" erhalten Sie die Auflistung der angeschlossenen Komponenten des
ausgewählten Antriebsgeräts. Sie erkennen die Zuordnung der Komponente zu den
Antriebsobjekten, z. B. die Zuordnung der Motor Module, Motoren und Geber zu den
Antriebsobjekten und deren Zuordnung zu den NC-Maschinenachsen (nach der
Achszuordnung).
Topologie nach Erst-Inbetriebnahme prüfen
Im Fenster "Topologie" erhalten Sie eine Darstellung der DRIVE-CLiQ-Verdrahtung der
Komponenten des selektierten Antriebsgerätes. Die verbundenen Anschlüsse der
Komponenten werden direkt nebeneinander angeordnet in einer Tabelle dargestellt. Damit
können Sie die Verdrahtung jedes DRIVE-CLiQ-Stranges ausgehend von der Control Unit
oder Erweiterungsbaugruppe NX (z. B. bis zu einem Geber) verfolgen.
Die Verdrahtung der Antriebsobjekte "von/nach" wird unterhalb der Tabelle angezeigt.
Inbetriebnahme CNC
Inbetriebnahmehandbuch, 10/2015, 6FC5397-3DP40-5AA3
Antrieb in Betrieb nehmen
5.1 Antrieb in Betrieb nehmen
97
