Messwerte Erfassen; Trace Sitzungsdateien; Trace-Sitzungsdatei Anlegen; Vorgehensweise - Siemens SINUMERIK 828D Inbetriebnahmehandbuch

10.4.4.7

Messwerte erfassen

Sie haben die Möglichkeit folgende Werte einer Kurve direkt zu ermitteln:
● Spitze-Spitze-Wert
● Spitze-Tal-Wert

Vorgehensweise

10.4.5

Trace Sitzungsdateien

10.4.5.1

Trace-Sitzungsdatei anlegen

Vorgehensweise
SINUMERIK Operate
Inbetriebnahmehandbuch, 10/2015, 6FC5397-3DP40-5AA3

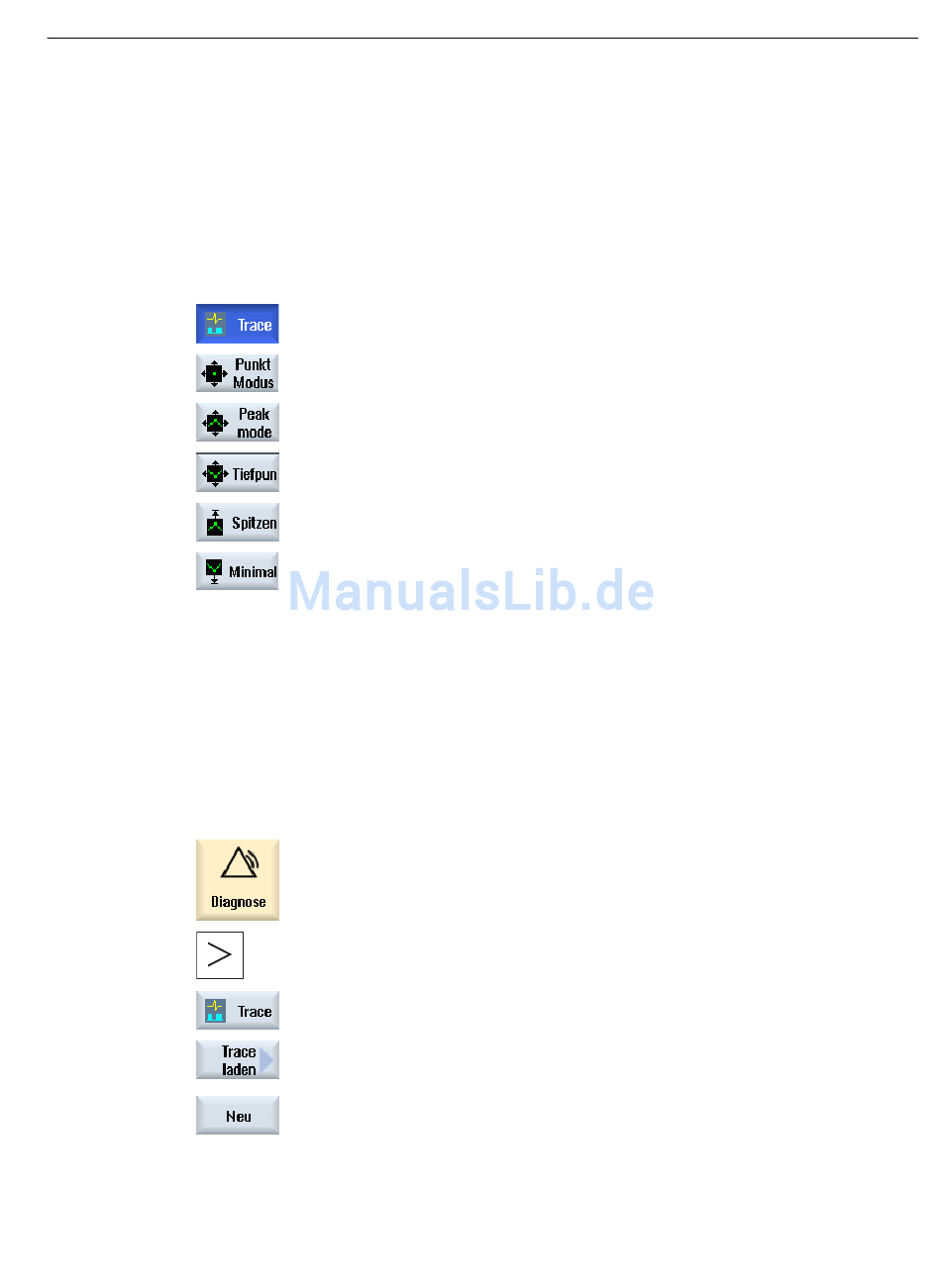

Im Grafikfenster "Trace" ist eine Aufzeichnung geöffnet.
Drücken Sie den Softkey "Point Mode", um den Cursor kontinuierlich auf
der Kurve zu bewegen.
Drücken Sie den Softkey "Peak Mode", um den Cursor auf den höchsten
Wert zu positionieren.
Drücken Sie den Softkey "Valley Mode", um den Cursor auf den niedrig‐
sten Wert zu positionieren.
Drücken Sie den Softkey "Spitzen", werden nur die Spitze-Spitze-Werte
angesteuert.
Drücken Sie den Softkey "Minimal", werden nur die Spitze-Tal-Werte an‐
gesteuert.
1. Wählen Sie den Bedienbereich "Diagnose" an.
2. Drücken Sie die Menüfortschalt-Taste.
3. Drücken Sie den Softkey "Trace".
4. Drücken Sie die Softkeys "Trace laden" und "Neu".
Das Fenster "Neue Sitzung" wird geöffnet, in dem der Name "Session"
vorgeschlagen wird. Das Dateiformat wird automatisch als ".xml" vorge‐
geben.
