30. Ausrichten der Nadelstangen-Drehmitte zur Greiferbock-Drehmitte
1
2
3
4
5
ACHTUNG !
Diese Einstellung darf nur in Ausnahmefällen durchgeführt werden, in
der Regel ist diese Einstellung nicht erforderlich.

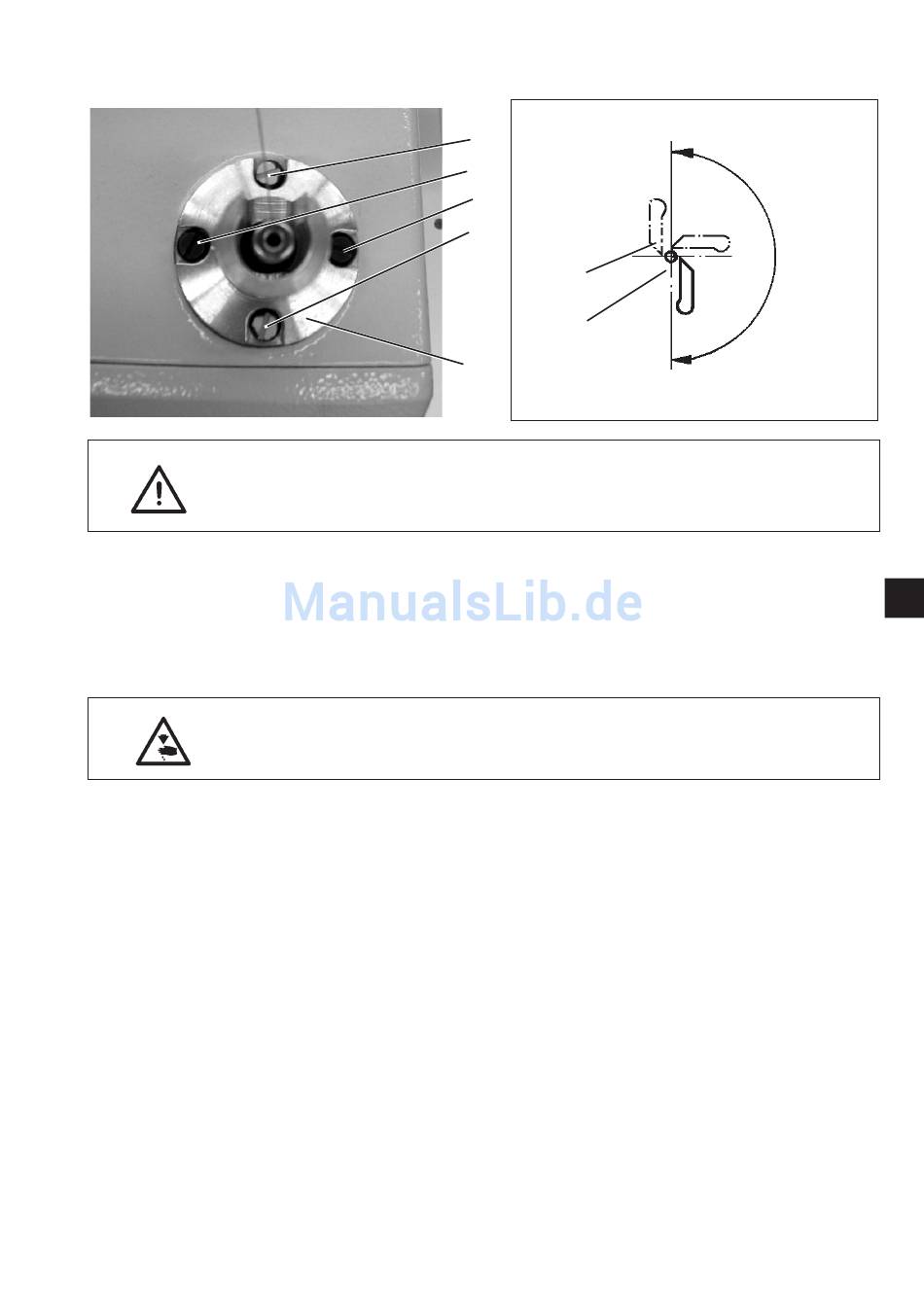

Das Nähwerk ist werkseitig so ausgerichtet, daß
Nadelstangen-Drehmitte und Greiferbock-Drehmitte übereinander
stehen. Diese Stellung ist durch die Fixierschrauben 1 und 4 und die
Befestigungsschrauben 2 und 3 gesichert.
Die Nadelstangen-Drehmitte ist richtig ausgerichtet, wenn der Abstand
zwischen Nadel 6 und Spitze des Greifers 7 während der
Nadelstangen- Greiferbockdrehung stets gleich groß bleibt (siehe
Abbildung).
Vorsicht Verletzungsgefahr !
Einstellung der Nadelstangendrehmitte nur in der Stellung "Sicherer
Halt" bzw. bei ausgeschalteter Maschine vornehmen.
Regel und Kontrolle
Handrad drehen, bis die linke Greiferspitze auf Nadelmitte steht.
–
Abstand zwischen Nadel und Greiferspitze in folgenden Stellungen
prüfen.
1. Greiferbockgrundstellung
2. Greiferbock von Hand um 90° gedreht
3. Greiferbock von Hand um 180° gedreht
Korrektur
Befestigungsschrauben 2 und 3 leicht lösen.
–
Ausnahmsweise gelb versiegelte Fixierschrauben 1 und 4 leicht
–
lösen.
Führung 5 der Nadelstange leicht verschieben.
–
Fixier- und Befestigungsschrauben 1,2,3 und 4 festziehen.
–
Position der Spitze des Greifers 7 zur Nadel 6 in den drei oben
–
beschriebenen Positionen kontrollieren und evtl. die Korrektur
wiederholen.
6
7
3
51
