13.1 Schleifenhubstellung und Greiferabstand einstellen
Abdeckung
• Abdeckungen auf der Grundplatte entfernen ( Kap. 4.5.5, S. 14)
• Stichplatte entfernen ( Kap. 4.5.6, S. 15)

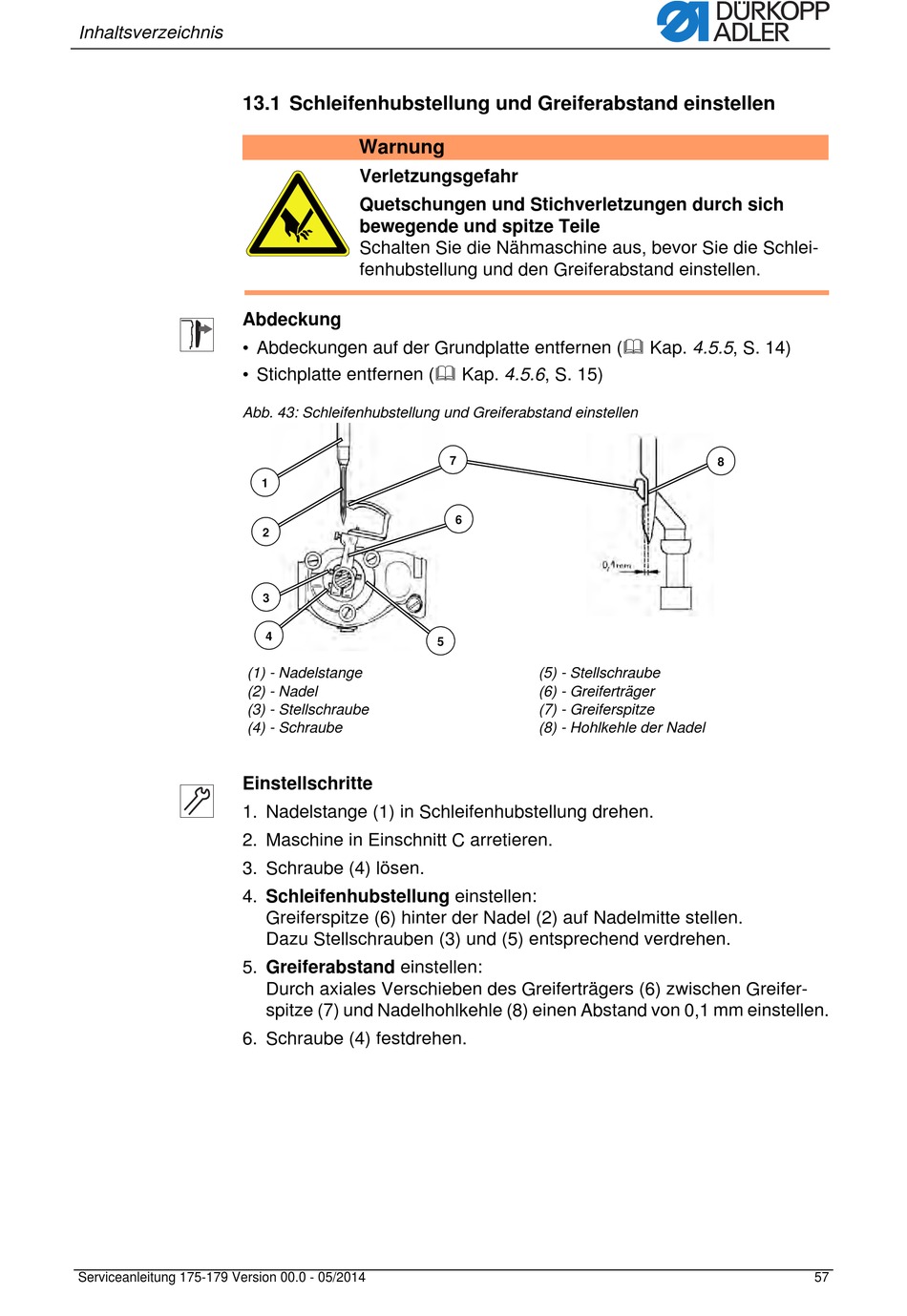

Abb. 43: Schleifenhubstellung und Greiferabstand einstellen
(1) - Nadelstange
(2) - Nadel
(3) - Stellschraube
(4) - Schraube
Einstellschritte
1. Nadelstange (1) in Schleifenhubstellung drehen.
2. Maschine in Einschnitt C arretieren.
3. Schraube (4) lösen.
4. Schleifenhubstellung einstellen:
5. Greiferabstand einstellen:
6. Schraube (4) festdrehen.
Serviceanleitung 175-179 Version 00.0 - 05/2014
Warnung
Verletzungsgefahr
Quetschungen und Stichverletzungen durch sich
bewegende und spitze Teile
Schalten Sie die Nähmaschine aus, bevor Sie die Schlei-
fenhubstellung und den Greiferabstand einstellen.
1
2
3
4
Greiferspitze (6) hinter der Nadel (2) auf Nadelmitte stellen.
Dazu Stellschrauben (3) und (5) entsprechend verdrehen.
Durch axiales Verschieben des Greiferträgers (6) zwischen Greifer-
spitze (7) und Nadelhohlkehle (8) einen Abstand von 0,1 mm einstellen.
7
6
5
(5) - Stellschraube
(6) - Greiferträger
(7) - Greiferspitze
(8) - Hohlkehle der Nadel
8
57
