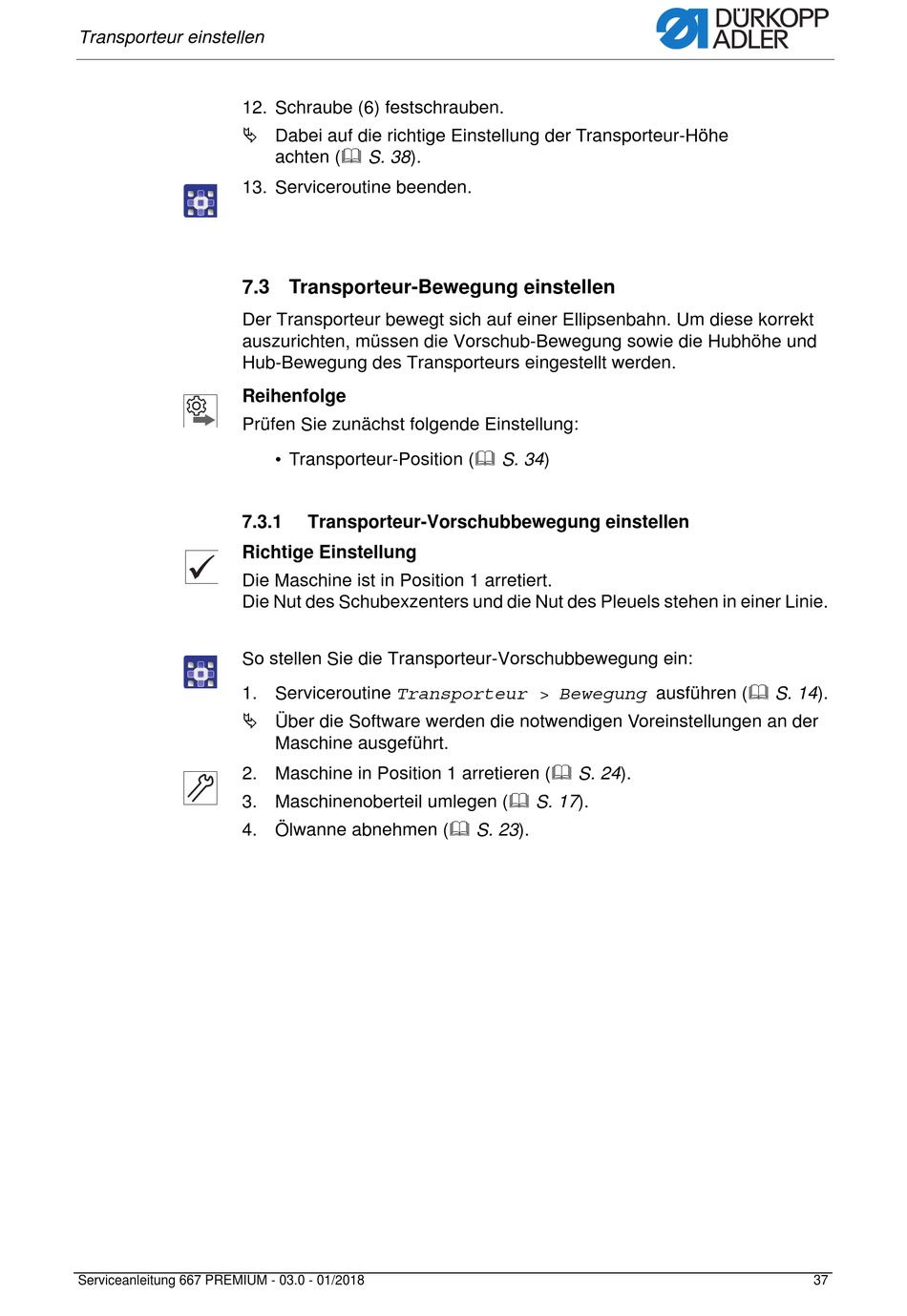

Transporteur einstellen
12. Schraube (6) festschrauben.
 Dabei auf die richtige Einstellung der Transporteur-Höhe
13. Serviceroutine beenden.

7.3 Transporteur-Bewegung einstellen

Der Transporteur bewegt sich auf einer Ellipsenbahn. Um diese korrekt
auszurichten, müssen die Vorschub-Bewegung sowie die Hubhöhe und
Hub-Bewegung des Transporteurs eingestellt werden.
Reihenfolge
Prüfen Sie zunächst folgende Einstellung:
7.3.1
Richtige Einstellung
Die Maschine ist in Position 1 arretiert.
Die Nut des Schubexzenters und die Nut des Pleuels stehen in einer Linie.
So stellen Sie die Transporteur-Vorschubbewegung ein:
1. Serviceroutine Transporteur > Bewegung ausführen ( S. 14).
 Über die Software werden die notwendigen Voreinstellungen an der
2. Maschine in Position 1 arretieren ( S. 24).
3. Maschinenoberteil umlegen ( S. 17).
4. Ölwanne abnehmen ( S. 23).
Serviceanleitung 667 PREMIUM - 03.0 - 01/2018
achten ( S. 38).
• Transporteur-Position ( S. 34)

Transporteur-Vorschubbewegung einstellen

Maschine ausgeführt.
37
