Handradskala einstellen
5
Richtige Einstellung prüfen
1. Maschine in Position 2 arretieren ( S. 16).
Das Handrad steht in Position 0°.

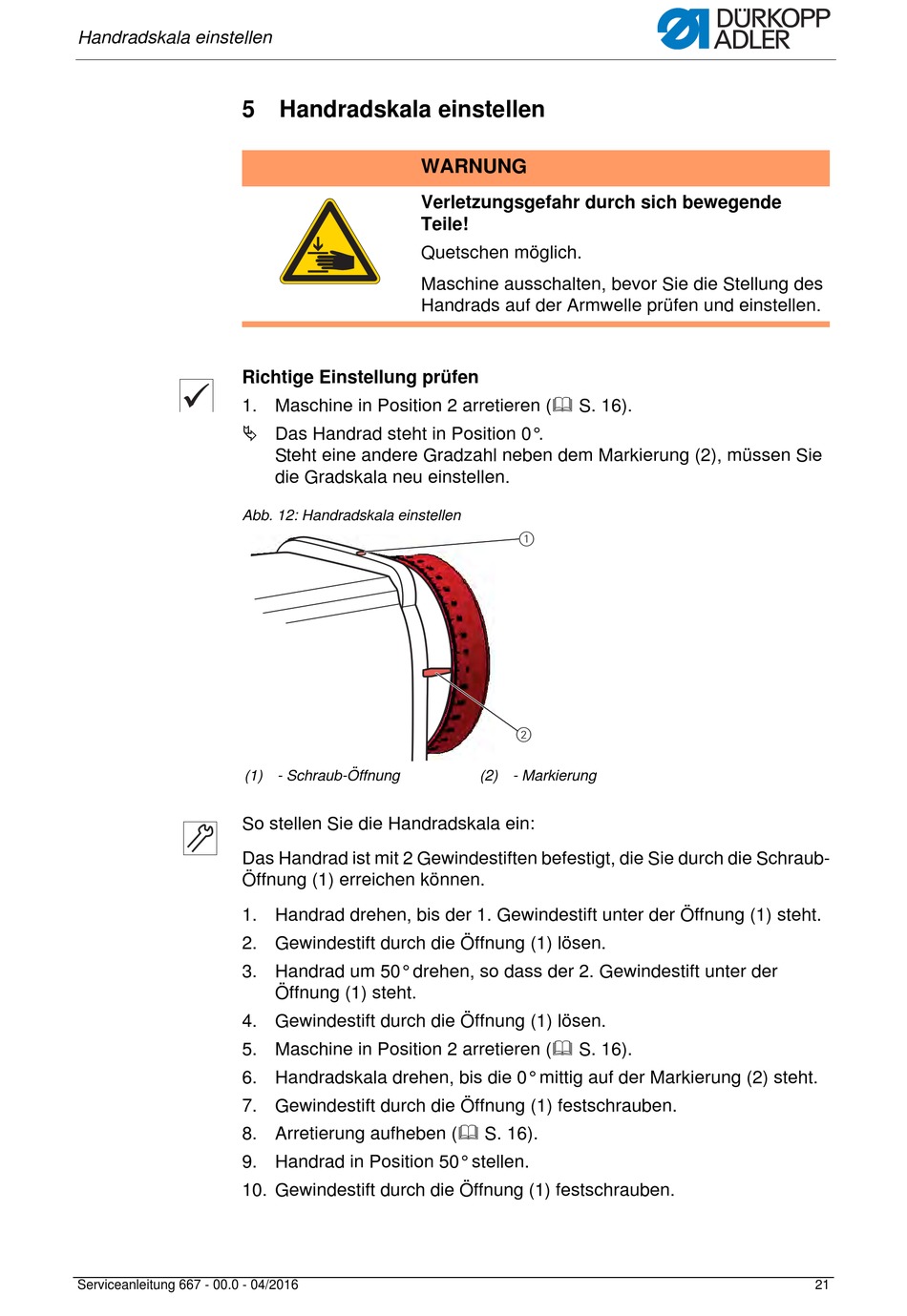

Abb. 12: Handradskala einstellen
(1) - Schraub-Öffnung
So stellen Sie die Handradskala ein:
Das Handrad ist mit 2 Gewindestiften befestigt, die Sie durch die Schraub-
Öffnung (1) erreichen können.
1. Handrad drehen, bis der 1. Gewindestift unter der Öffnung (1) steht.
2. Gewindestift durch die Öffnung (1) lösen.
3. Handrad um 50° drehen, so dass der 2. Gewindestift unter der
4. Gewindestift durch die Öffnung (1) lösen.
5. Maschine in Position 2 arretieren ( S. 16).
6. Handradskala drehen, bis die 0° mittig auf der Markierung (2) steht.
7. Gewindestift durch die Öffnung (1) festschrauben.
8. Arretierung aufheben ( S. 16).
9. Handrad in Position 50° stellen.
10. Gewindestift durch die Öffnung (1) festschrauben.
Serviceanleitung 667 - 00.0 - 04/2016
Handradskala einstellen
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die Stellung des
Handrads auf der Armwelle prüfen und einstellen.
Steht eine andere Gradzahl neben dem Markierung (2), müssen Sie
die Gradskala neu einstellen.
Öffnung (1) steht.
(2) - Markierung
21
