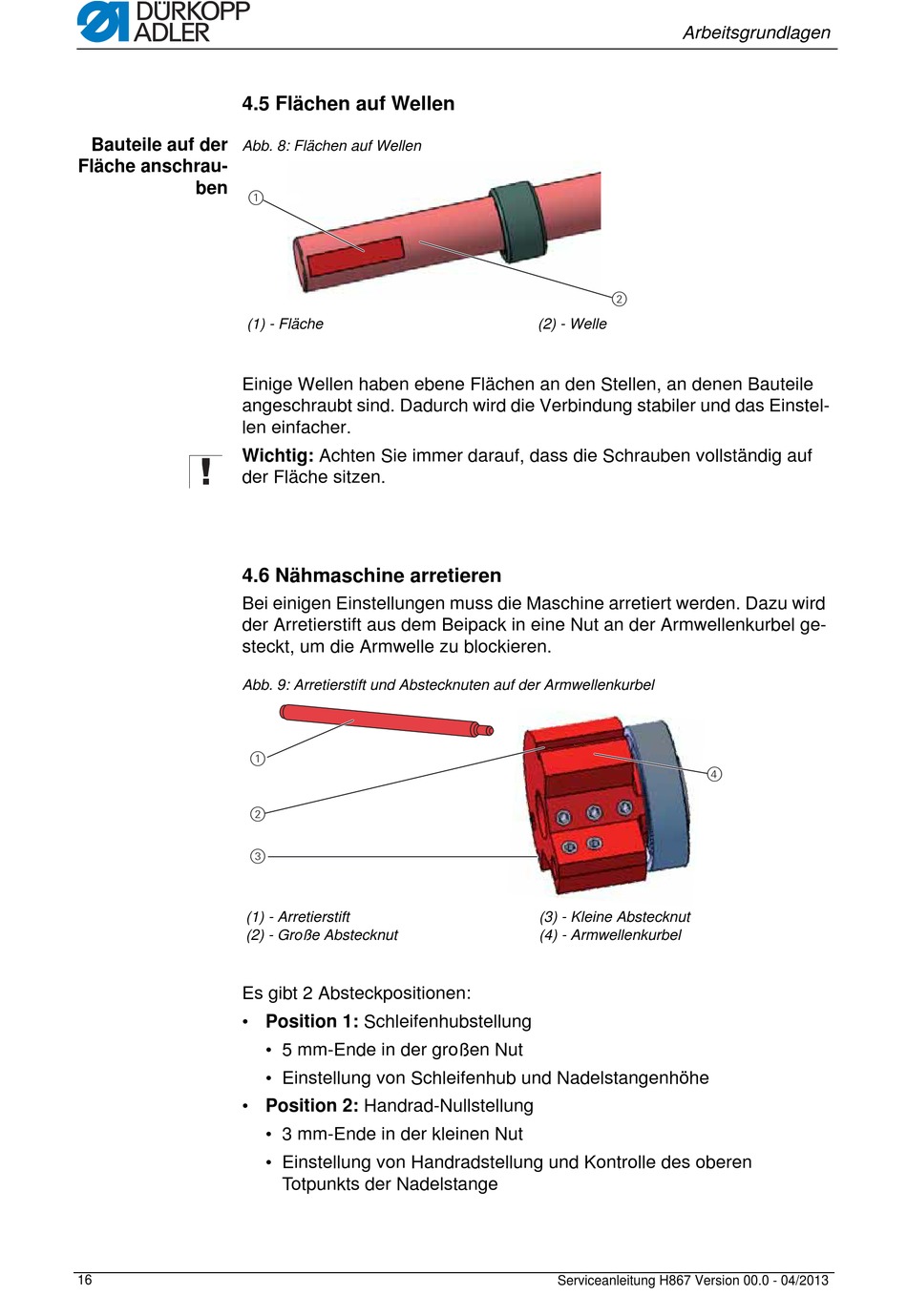

4.5 Flächen auf Wellen
Bauteile auf der
Abb. 8: Flächen auf Wellen
Fläche anschrau-
ben
(1) - Fläche
Einige Wellen haben ebene Flächen an den Stellen, an denen Bauteile
angeschraubt sind. Dadurch wird die Verbindung stabiler und das Einstel-
len einfacher.
Wichtig: Achten Sie immer darauf, dass die Schrauben vollständig auf
der Fläche sitzen.
4.6 Nähmaschine arretieren
Bei einigen Einstellungen muss die Maschine arretiert werden. Dazu wird
der Arretierstift aus dem Beipack in eine Nut an der Armwellenkurbel ge-
steckt, um die Armwelle zu blockieren.
Abb. 9: Arretierstift und Abstecknuten auf der Armwellenkurbel
(1) - Arretierstift
(2) - Große Abstecknut
Es gibt 2 Absteckpositionen:
• Position 1: Schleifenhubstellung
• Position 2: Handrad-Nullstellung
16
1
2
3
• 5 mm-Ende in der großen Nut
• Einstellung von Schleifenhub und Nadelstangenhöhe
• 3 mm-Ende in der kleinen Nut
• Einstellung von Handradstellung und Kontrolle des oberen
Totpunkts der Nadelstange
Arbeitsgrundlagen
(2) - Welle
4
(3) - Kleine Abstecknut
(4) - Armwellenkurbel
Serviceanleitung H867 Version 00.0 - 04/2013
