Arbeitsgrundlagen

3.5 Maschine arretieren

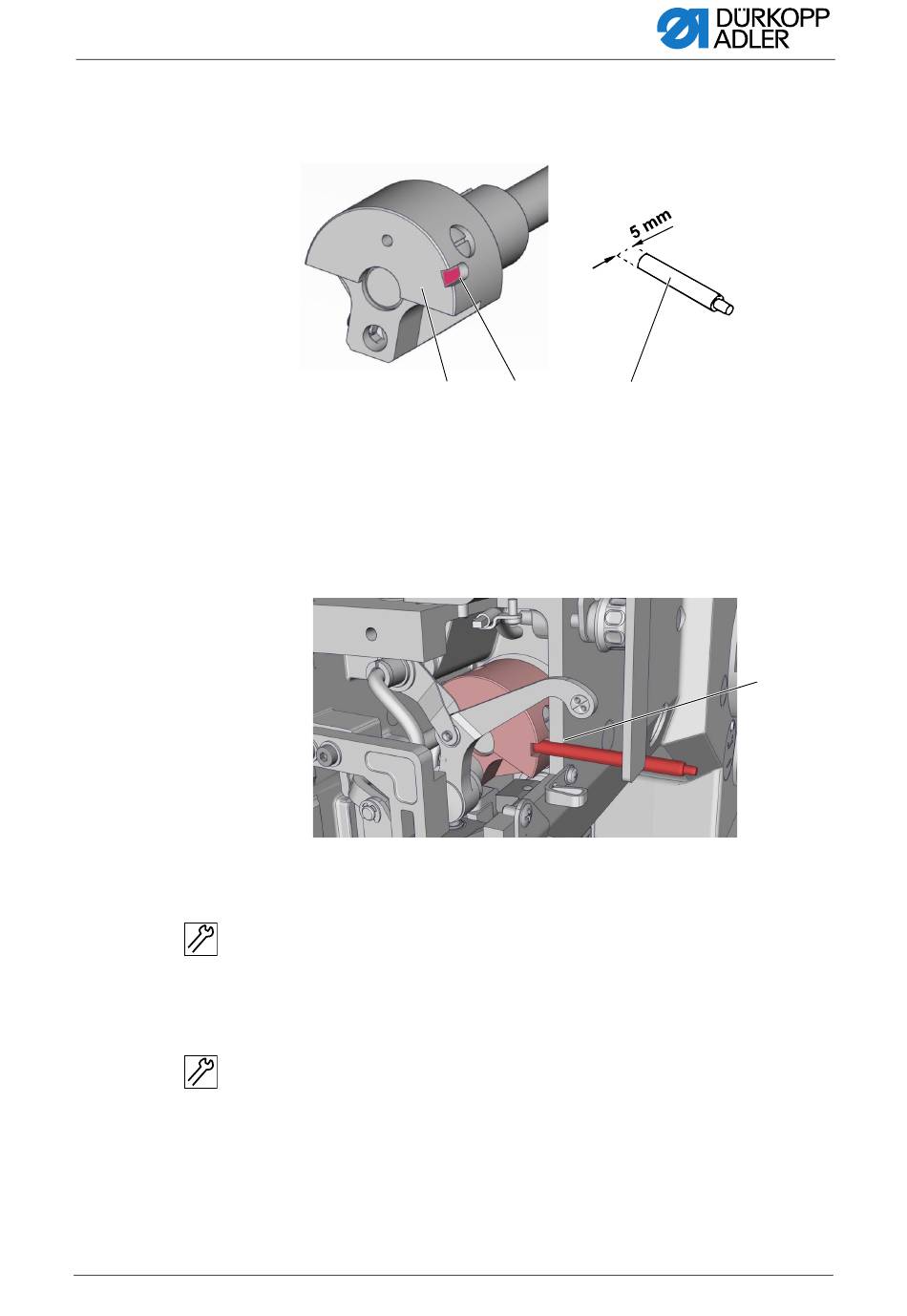

Abb. 8: Maschine arretieren (1)
(1) - Armwellenkurbel
(2) - Abstecknut
Bei einigen Einstellungen muss die Maschine arretiert werden. Dazu wird
der Arretierstift (3) aus dem Beipack in eine Nut (2) an der
Armwellenkurbel (1) gesteckt, um die Armwelle zu blockieren.
Abb. 9: Maschine arretieren (2)
(4) - Arretier-Öffnung
Maschine arretieren
1. Stopfen aus der Arretier-Öffnung (4) nehmen.
2. Handrad drehen, bis die Nut (2) vor der Arretier-Öffnung (4) steht.
3. Arretierstift (3) mit dem Ende ø 5 mm in die Nut (2) stecken.
Arretierung aufheben
1. Arretierstift (3) aus der Nut (2) ziehen.
2. Stopfen bis die Arretier Öffnung (4) stecken.
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
(3) - Arretierstift
17
