Installation

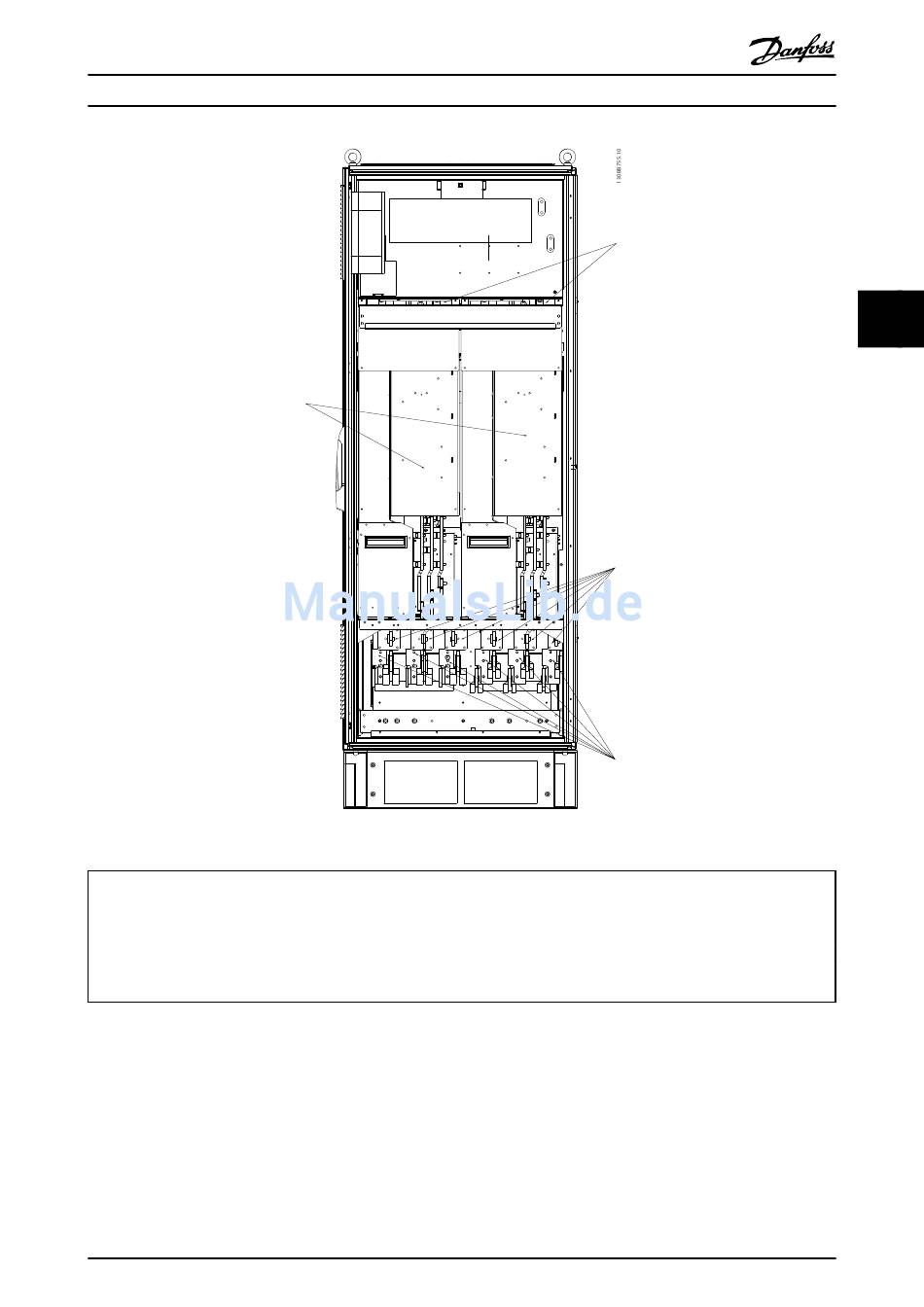

Abbildung 4.3 Gleichrichterschrank, Baugröße F10 und F12
1) 12-pulsiges Gleichrichtermodul
2) Zusatzlüfter
100 101 102 103
L1 L2 L1 L2
3) Leitungssicherungen F10/F12 (6 Stück)
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
1
4) Leitung
R1 S1 T1
L1-1 L2-1 L3-1 L1-2 L2-2
5) DC-Busanschlüsse für allgemeinen DC-Bus
DC+ DC-
6) DC-Busanschlüsse für allgemeinen DC-Bus
DC+ DC-
®
