Seite 2

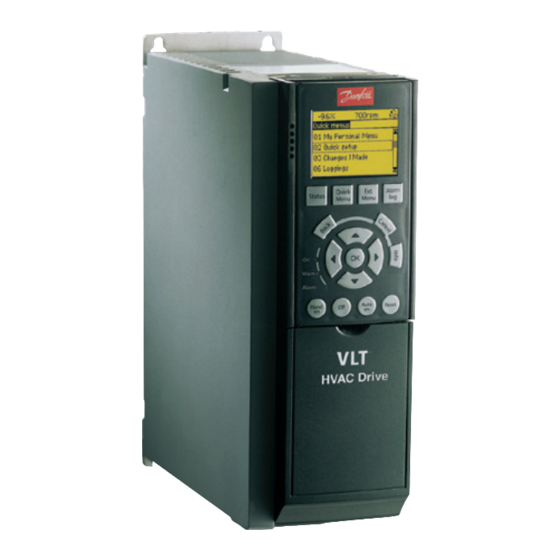

Zum Schutz vor elektrischem Schlag ist der Frequenzumrichter vor allen Wartungsarbeiten von der Netzversorgung zu trennen. Die Zwischenkreiskondensatoren des VLT® AQUA Drive FC 200 bleiben allerdings auch nach Abschalten der Versorgungsspannung sehr lange geladen. Halten Sie daher vor Durchführung von Wartungsarbeiten nach dem Trennen der Versorgungsspannung die Wartezeiten, die am Gerät oder im Produkthandbuch angegeben sind, unbedingt ein!
Seite 5
Die Verwendung der Klemmen 88/89 zur Zwischenkreiskopplung ist nur mit Sonderzubehör möglich und erfordert besondere Sicherheitsüberlegungen. Nähere Informationen finden Sie in den Danfoss Projektierungsunterlagen. Die Verwendung der Klemmen 81/82 zur Erhöhung der dynamischen Bremswirkung ist nur mit geeigneten und korrekt dimensionierten Bremswiderständen möglich und erfordert besondere Sicherheitsüberlegungen.
01 02 03 Relais 1 Relais 2 (P RS-485) (N RS-485) ** nur beim FC 200 mit Safe Stop Beschreibung Schalter S201, S202 und S801 siehe Abschnitt 1.3. Analoge Eingänge 53 und 54 dürfen max. mit 20 V beschaltet werden!
Seite 7
Eingang: Siehe Klemme 18, 19 Pulseingang: Siehe Produkthandbuch Digitaler Eingang (Funktion siehe Par. 5-15) Nur beim FC 200 mit optionalem Safe Stop Zum Erreichen der Sicherheitsfunktion sind die Digitaler Eingang für sicheren Halt gemäß EN 954-1, Kat. 3, Hinweise im Projektierungshandbuch einzuhalten.
1.3 Funktion der DIP-Schalter im Grundgerät (ohne A, B oder C-Optionen) Änderungen an der DIP-Schalterstellung werden erst nach einem Netz Aus/Ein übernommen !
1.4 Programmiermöglichkeiten der Digitaleingänge Klemmen Nr. Index Parameter 5-10 5-11 5-12 5-13 5-14 5-15 Ohne Funktion Alarm quittieren Motorfreilauf (invers) Motorfreilauf / Reset (invers) Schnellstopp Rampe (invers) DC Bremse (invers) Stopp (invers) Ext. Verriegelung Start Puls Start Reversierung [10] Start + Reversierung [11] Festdrehzahl (Jog) [14]...
Seite 10
Klemmen Nr. Index Parameter 5-10 5-11 5-12 5-13 5-14 5-15 Zählereingang [30] Pulseingang [32] Rampe Bit 0 [34] Netzausfall (invers) [36] Startfreigabe [52] Hand Start [53] Auto Start [54] DigiPot auf [55] DigiPot ab [56] DigiPot löschen [57] Zähler A (+1) [60] Zähler A (-1) [61]...
2. Bedienung über LCP 102 2.1 Übersicht der graphischen Bedieneinheit LCP 102 Zugriff auf Inbetriebnahmemenüs Klartextdisplay Zugriff auf Parameter-Hauptmenü (alle Parameter) Alarm Fehlerspeicher und Alarmdiagnose Quick Main Menüanwahl S S tatus Menu Menu Online-Hilfe (zu jedem Parameter , Menüpunkt und Alarm) Zustand LEDs Warn.
2.2 Erläuterung der LCP 102 Statusanzeige Drehrichtung Warnung Parametersatz 1=Betrieb (4)=Programm Alarm Statuszeile Alarm Quick Main S S tatus Menu Menu Arbeitsbereich Warn. Warn Alarm Alarm Zustandszeile Hand Auto Of f Reset Betriebsart Betriebszustand Sollwertquelle...
3. Einfache Inbetriebnahme 3.1 Inbetriebnahmemenü (Untermenü Q2 im Quick Menü) Das Inbetriebnahmemenü enthält eine Auswahl von 11 Parametern, die während einer typischen Inbetriebnahme benötigt werden. Die Parameter sind dabei logisch strukturiert und nicht nach Nummerierung geordnet. Wichtig: Geben Sie sie in der vorgegebenen Reihenfolge ein. Das Inbetriebnahmemenü...
3.2 Weitere, häufig verwendete Parameter aus dem Hauptmenü Folgende Tabelle listet weitere Parameter aus dem Hauptmenü auf, die Sie häufig zusätzlich zu den Inbetriebnahmeparametern benötigen. Die Parameter im Hauptmenü erreichen Sie über Betätigen der [Main Menu]-Taste und Auswahl der Untergruppen. Par.
Seite 15
3.3 Geräteparameter mittels LCP Kopierfunktion übertragen (Par. 0-50) Mit Hife der Kopierfunktion können sämtliche Geräte parameter im Bedienteil LCP102 gespeichert werden. Bei Bedarf lassen sich die gespeicherten Parameter auf das gleiche oder weitere Gerät übertragen. Die Daten sind permanent (EEPROM) im LCP gespeichert und lassen sich nur durch Über– schreiben mit einem neuen Datensatz ändern oder löschen.
Bezugsquelle und Systemvoraussetzung Download: Bereich Software / MCT 10 Software auf www.danfoss.de/vlt Die kostenlose Basic Version der MCT 10 Software erlaubt die Archivierung und Dokumentation aller aktuellen Danfoss Frequenzumrichter- serien. Der für die Installation benötigte CD-Key lautet: 12314500. Min.- Systemvoraussetzung: Pentium III 350 MHz (oder kompatibel), 128 MB RAM, 200 MB freier Festplattenspeicher.
Seite 17
Zugriff über RS-232 / Ethernet / USB Konverter Alle Danfoss Umrichter verfügen über eine busfähige RS-485 Schnittstelle. Mit ihr können bis zu 32 Teilnehmer (127 mit Repeatern) vernetzt werden. Für den Zugriff auf die Schnittstelle werden geeignete Konverter (RS-232 auf RS-485, USB auf RS-485 oder Ethernet TCP/IP auf RS-485) benötigt.
Analysieren Sie die Warnung anhand der angezeigten Warnnummer [W…]. Alarm (rote Alarm LED blinkt) Alarmmeldungen treten auf, wenn der Motorbetrieb aus Sicherheitsgründen durch den FC 200 unterbunden wurde. Analysieren Sie den Alarm anhand der angezeigten Alarmnummer [A…]. Alarme, die nicht „abschaltblockiert“...
Netzversorgung des Gerätes zu trennen. Die Steuerkarte bleibt in diesem Fall z.B. für Kommunikation über einen Feldbus aktiv. Nach einem Aus- und Wiedereinschalten des VLT® AQUA Drive FC 200 kann anschließend der Alarm wie zuvor beschrieben quittiert werden.
/h als 0-20mA Signal an Klemme 42. Volumenstromregelung in m3 h Relevante Parameter Volumenstromregelung in m3 h Relevante Parameter Funktion Einstellung Funktion Einstellung FC 200 FC 200 +24 V +24 V +24 V Start/Stopp +24 V Start/Stopp D IN Start/Stopp...
Seite 38
Ausgabe des Istwertes 0-5000 m /h als 0-20mA Signal an Klemme 42. Volumenstromregelung übersyn. Relevante Parameter Volumenstromregelung übersyn. Relevante Parameter Funktion Einstellung Funktion Einstellung FC 200 0-02 Hz/UPM Umschaltung [1] Hz FC 200 0-02 Hz/UPM Umschaltung [1] Hz +24 V 4-14...
