Mechanische Installation
3.2.3 Klemmenpositionen, F8-F13
Die F-Gehäuse sind in sechs verschiedenen Größen
erhältlich, F8, F9, F10, F11, F12 und F13 F8, F10 und F12.
Auf der rechten Seite ist ein Wechselrichter- und auf der
linken ein Gleichrichterschrank eingebaut. Bei den
Modellen F9, F11 and F13 befindet links neben dem
Klemmenpositionen - Wechselrichter und Gleichrichter Baugröße F8 und F9

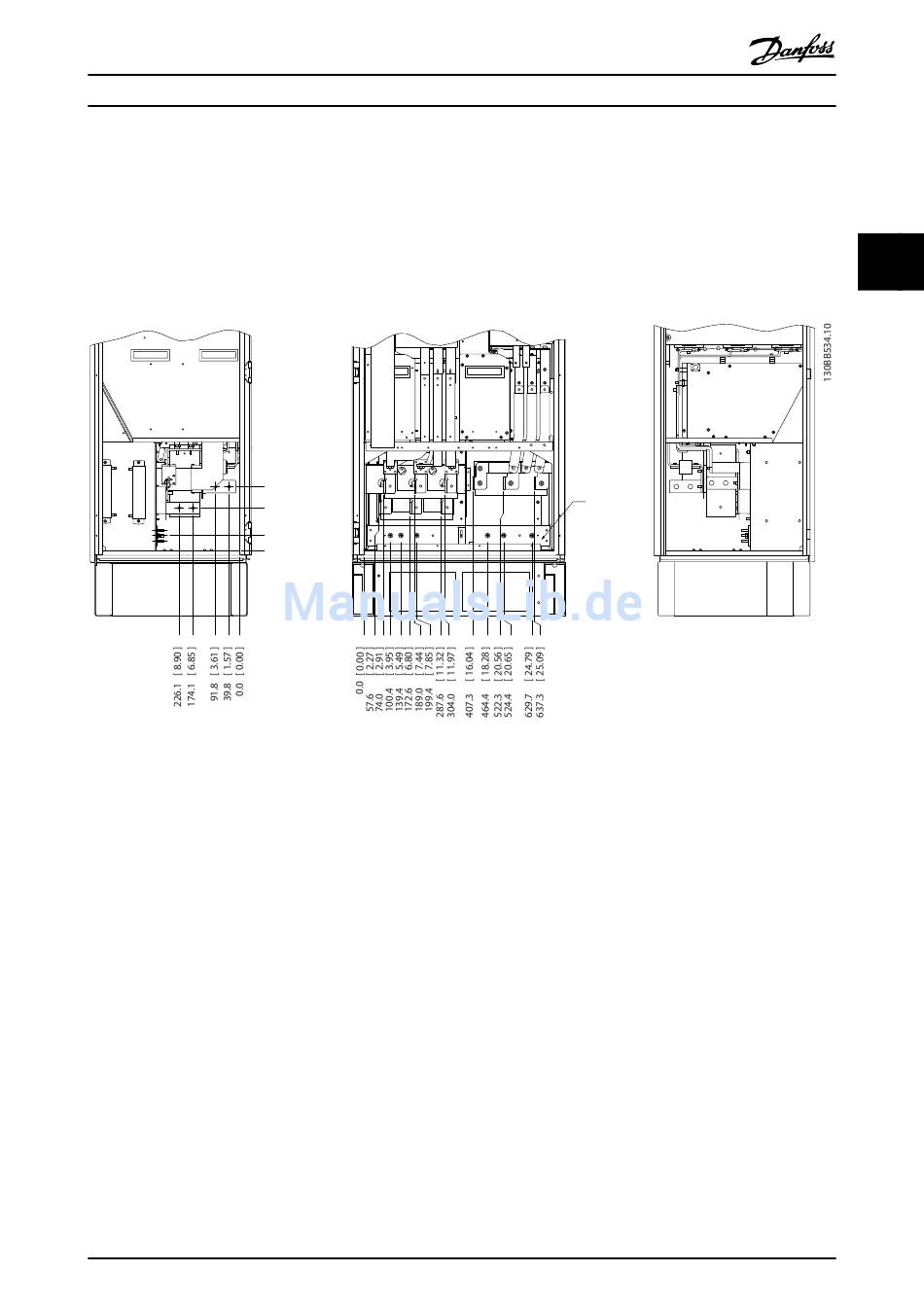

Abbildung 3.10 Klemmenpositionen - Wechselrichter- und Gleichrichterschrank - F8 und F9 (Ansicht vorn, links und rechts). Die Kabelfüh-
rungsplatte befindet sich 42 mm unterhalb des 0.0-Niveaus.
1) Erdschluss
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
239.6 [ 9.43 ]
R2/L12 91-1 S2/L22 92-1 T2/L32
160.0 [ 6.30 ]
R1/L11 91 S1/L21 92 T1/L31 93
56.6 [ 2.23 ]
0.0 [ 0.00 ]
®
MG.20.Y1.03 - VLT ist eine eingetragene Marke von Danfoss.
Gleichrichterschrank ein zusätzlicher Optionsschrank. Der
F9 ist ein F8 mit zusätzlichem Optionsschrank. Der F11 ist
ein F10 mit zusätzlichem Optionsschrank. Der F13 ist ein
F12 mit zusätzlichem Optionsschrank.
U/T1 96 V/T2 97 W/T3 98
93-1
1
3 3
17
