Danfoss VLT AQUA Drive FC 200 Handbuch Seite 29

Installation
A
4 4
B
C

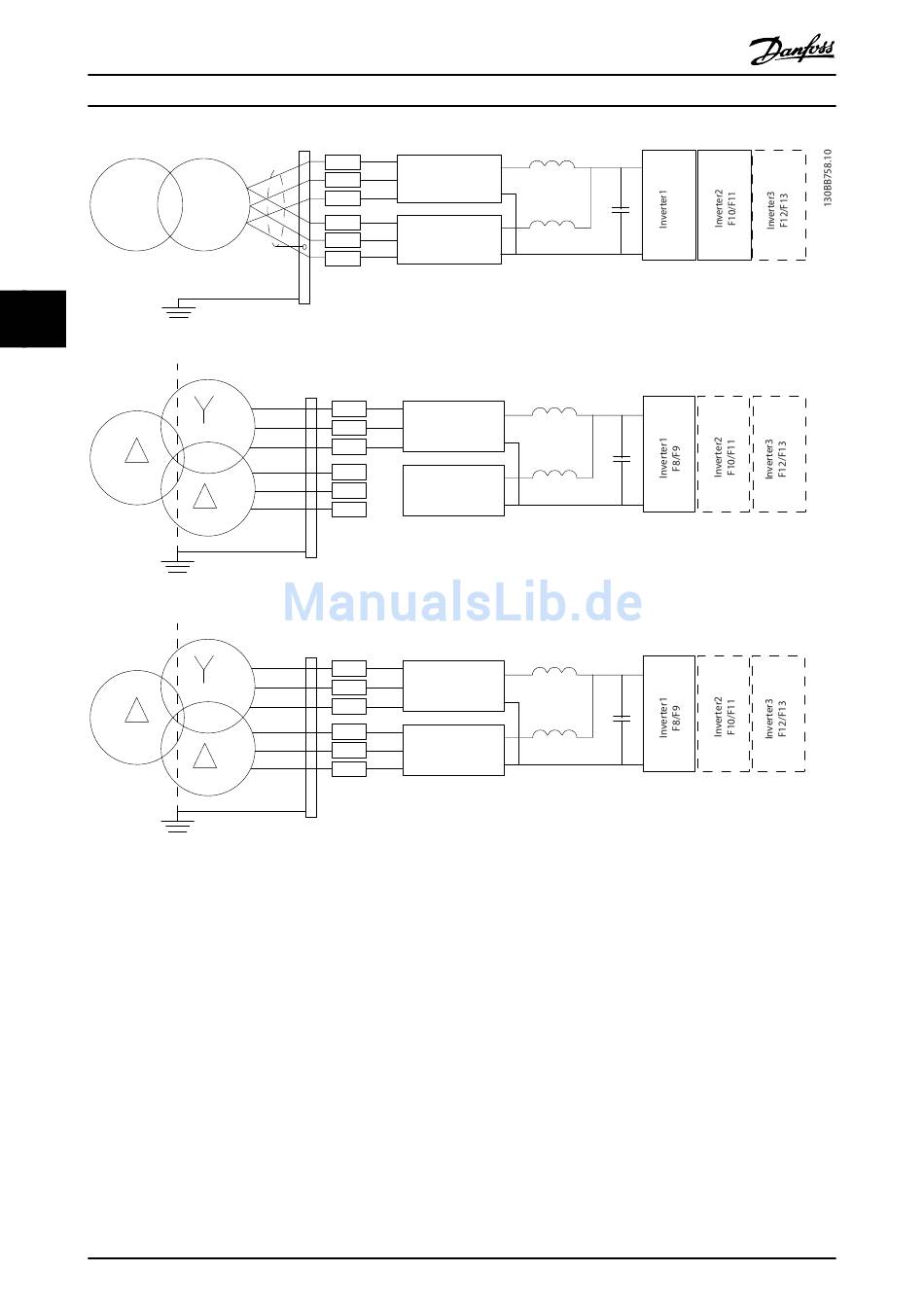

Abbildung 4.1
A) 6-pulsiger Anschluss
B) Modifizierter 6-pulsiger Anschluss
C) 12-pulsiger Anschluss
Notes:
1) Parallel-Anschluss abgebildet. Bei hinreichender Belastbarkeit kann ein einzelnes Dreiphasenkabel verwendet werden.
Stromschienen mit Masseschluss müssen montiert werden.
2) Der 6-pulsige Anschluss hebt die Vorteile der Klirrreduzierung des 12-pulsigen Gleichrichters auf.
3) Geeignet für IT- und TN-Netzanschluss.
4) In dem unwahrscheinlichen Fall, dass einer der 6-pulsigen modularen Gleichrichter ausfällt, kann der Frequenzumrichter
mit reduzierter Last und einem einzelnen 6-pulsigen Gleichrichter betrieben werden. Einzelheiten zum Anschluss erhalten
Sie vom Hersteller.
5) Hier werden keine parallelen Netzkabel gezeigt.
28
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
91-1
92-1
93-1
91-2
92-2
93-2
95
* F10/F11/F12/F13 Only
R1
91-1
S1 92-1
T1
93-1
R2 91-2
92-2
S2
T2 93-2
95
R1
91-1
S1 92-1
T1
93-1
R2 91-2
92-2
S2
T2 93-2
95
1), 2), 3)
2), 3), 4)
3), 5)
MG.20.Y1.03 - VLT
Rectifier 1
Rectifier 2
Rectifier 1
Rectifier 2
Rectifier 1
Rectifier 2
®
