Sicherheit

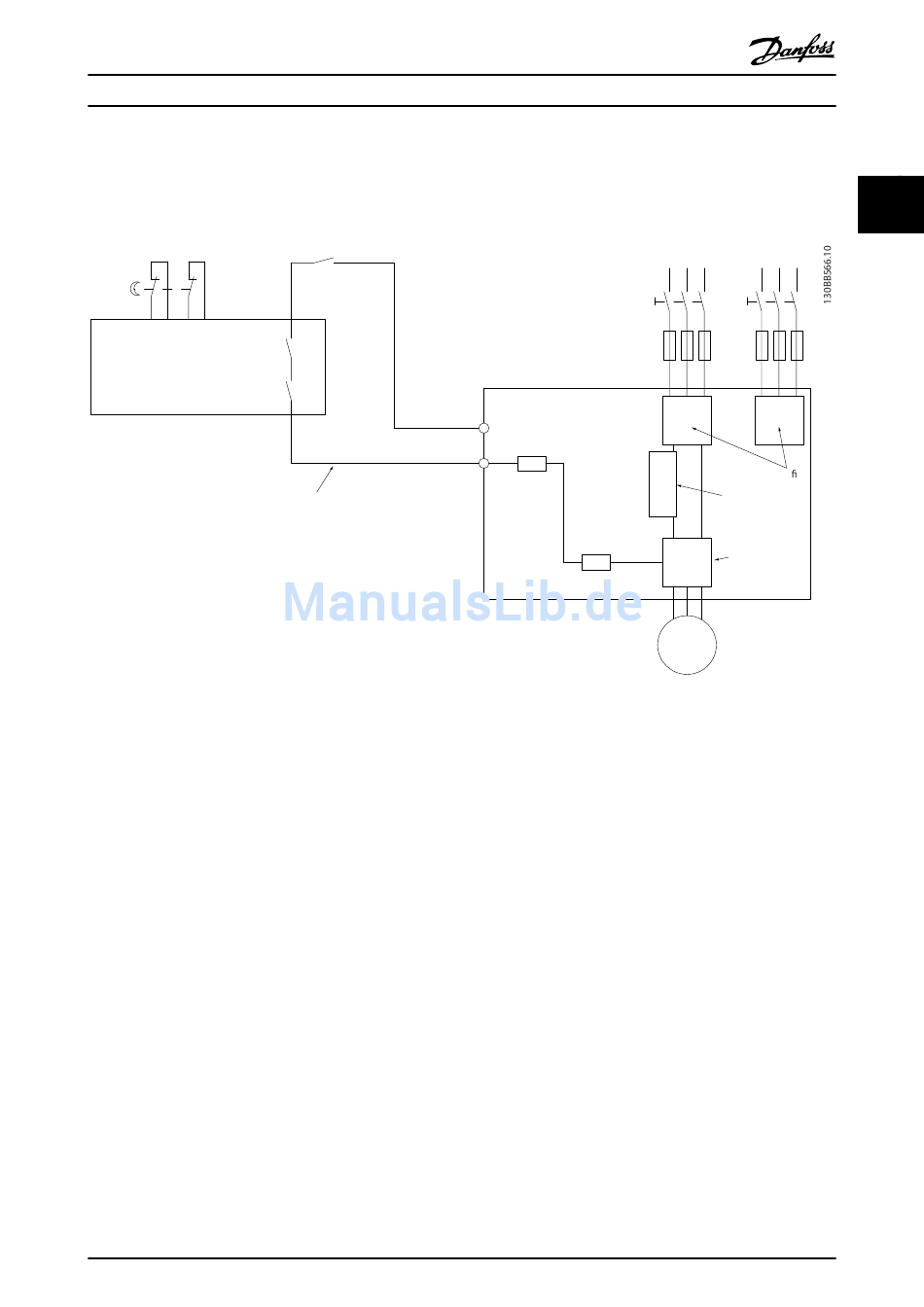

Abbildung 2.2 zeigt eine Anwendung mit Stoppkategorie 0
(EN 60204-1) gemäß Sicherheitskategorie 3 nach EN 954-1.
Klemme 37 wird über einen Sicherheitsbaustein geschaltet,
der redundant den Türkontaktschalter auswertet. Der
Door contact
Safety device Cat.3 (Circuit interrupt
device, possibly with release input)
Short-circuit protected cable
(if not inside installation cabinet)
Abbildung 2.2 Abbildung der wesentlichen Aspekte einer Installation zum Erzielen der Stoppkategorie 0 (EN 60204-1) mit Sicherheitska-
tegorie 3 (EN 954-1).

2.1.8 IT-Netz

Mit 14-50 EMV-Filter können Sie die internen EMV-Konden-
satoren vom EMV-Filter trennen, um 380-500-V-
Frequenzumrichter zu erden. In diesem Fall wird die EMV-
Leistung auf Stufe A2 gesenkt. Bei den 525-690-V-
Frequenzumrichtern hat 14-50 EMV-Filter keine Funktion.
Der EMV-Schalter kann nicht geöffnet werden.
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
Coast
®
MG.20.Y1.03 - VLT
ist eine eingetragene Marke von Danfoss.
zusätzlich abgebildete Freilaufkontakt ist nicht sicherheits-
bezogen und erfüllt nicht Kategorie 3 nach EN 954-1.
6 phase
Frequency
12
Converter
37
Safe
channel
5Vdc
Mains
R
R
1
2
Recti er
Control
board
Inverter
M
9
2
2
