Mechanische Installation

3.2 Mechanische Installation
Die Vorbereitung auf die mechanische Installation des
Frequenzumrichters muss sorgfältig erfolgen, um ein
einwandfreiees Ergebnis sicherzustellen und zusätzliche
Arbeit während der Installation zu vermeiden. Beginnen
3 3
Sie, indem Sie sich die Zeichnungen am Ende dieses
Handbuchs sorgfältig ansehen, um sich mit den Platzanfor-
derungen vertraut zu machen.
3.2.1 Benötigtes Werkzeug
Für die mechanische Installation benötigen Sie die
folgenden Werkzeuge
•
Bohrer mit 10- oder 12-mm-Bohrereinsatz
•
Maßband
•
Schraubenschlüssel mit entsprechenden
metrischen Steckeinsätzen (7-17 mm)
•
Schraubenschlüsselverlängerungen
•
Blechstanze für Kabelkanäle oder Kabelanschlüsse
in IP21- und IP54-Geräten
•
Hebestange zum Heben des Geräts (Stange oder
Rohr mit max. Ø 25mm, mit Hebekapazität von
mind. 400 kg).
•
Kran oder ein anderes Hebezeug, um den
Frequenzumrichter an seine Position zu stellen
•
Ein Torxschraubendreher T50 zum Einbau der
Baugröße E1in Ausführungen mit Schutzart IP21
und IP54

3.2.2 Allgemeine Aspekte

Freiraum
Sorgen Sie für ausreichend Freiraum über und unter dem
Frequenzumrichter zur Luftzirkulation und zum Zugang für
Kabel. Außerdem muss Freiraum vor dem Frequenzum-
richter berücksichtigt werden, um Öffnen der
Schaltschranktür zuzulassen.

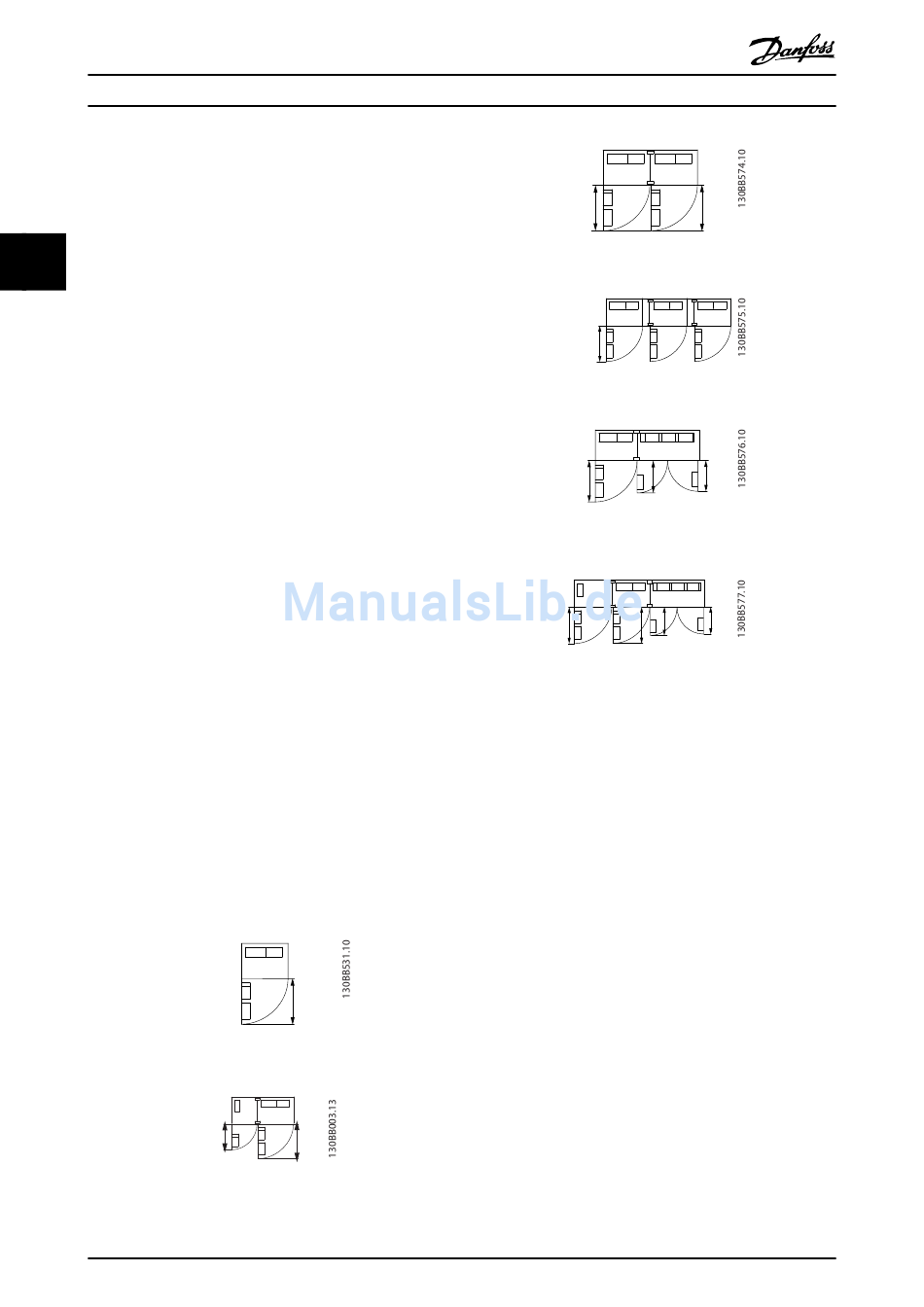

Abbildung 3.4 Freiraum vor Baugröße F8, Schutzart IP21/IP54
Abbildung 3.5 Freiraum vor Baugröße F9, Schutzart IP21/IP54
16
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
776
(30.6)
578
776
(22.8)
(30.6)
MG.20.Y1.03 - VLT
776
(30.6)
Abbildung 3.6 Freiraum vor Baugröße F10, Schutzart IP21/IP54
776
(30.6)
(2x)
Abbildung 3.7 Freiraum vor Baugröße F11, Schutzart IP21/IP54
776
(30.6)
Abbildung 3.8 Freiraum vor Baugröße F12, Schutzart IP21/IP54
Abbildung 3.9 Freiraum vor Baugröße F13, Schutzart IP21/IP54
Zugang für Kabel
Stellen Sie sicher, dass richtiger Kabelzugang vorhanden
ist, darunter auch die notwendige Biegetoleranz.
HINWEIS
Alle Kabelösen/-schuhe müssen innerhalb der Breite der
Klemmensammelschiene befestigt werden.
®
ist eine eingetragene Marke von Danfoss.
776
(30.6)
579
(22.8)
624
(24.6)
579
776 776
(22.8)
(30.6) (30.6)
624
(24.6)
