Betrieb des Frequenzumricht...
(Fehlerspeicher) verwendet. Bewegen Sie mit den Tasten
den Cursor.
[OK]
dient zur Wahl eines Parameters, der mit dem Cursor
markiert wurde, sowie zur Bestätigung einer Parameterän-
derung.
5 5
On
Warm
Alarm

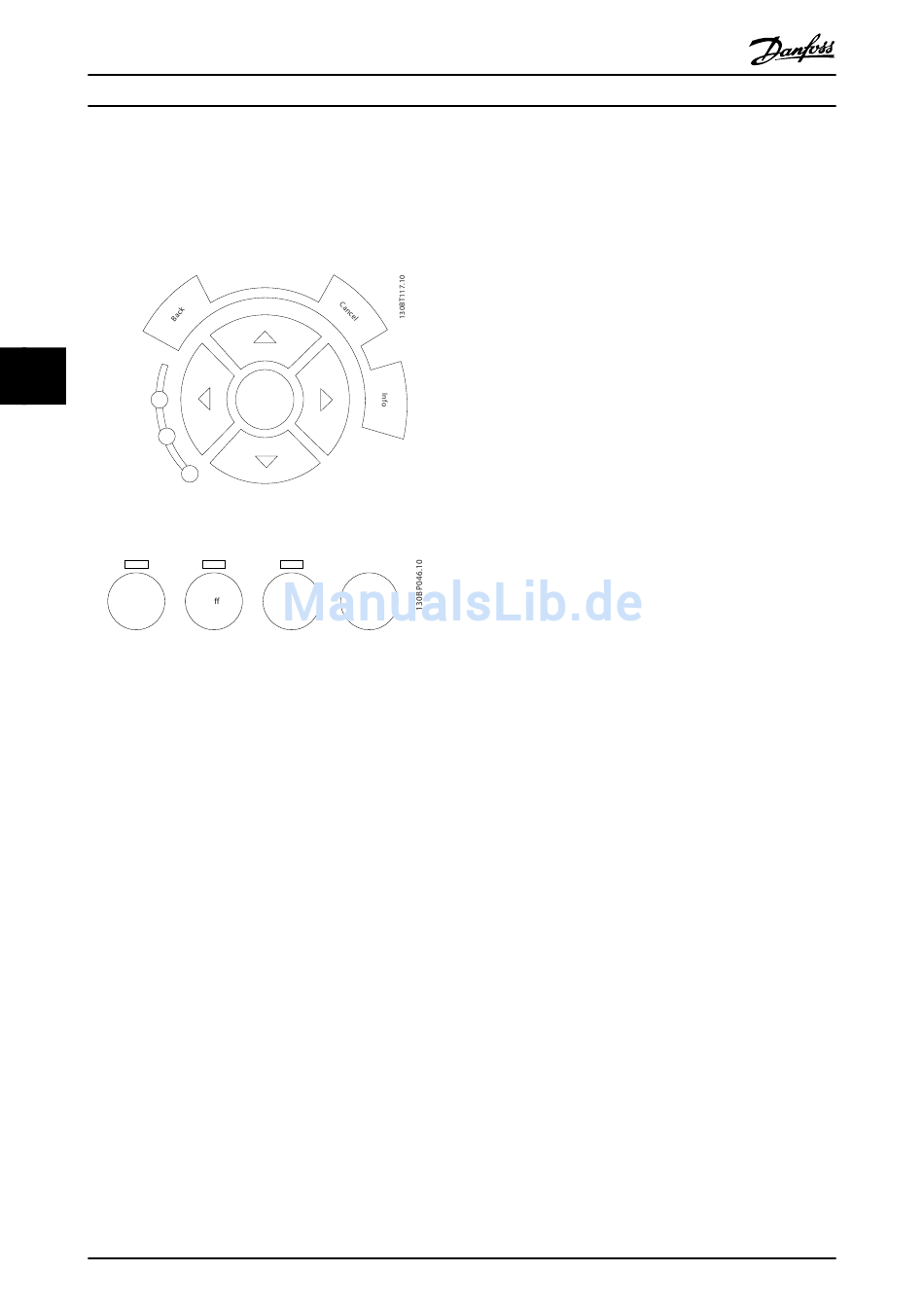

Bedientasten
zur lokalen Bedienung befinden sich unten am Bedienteil.
Hand
on
[Hand on] (Handbetrieb)
ermöglicht die Steuerung des Frequenzumrichters über die
grafische LCP Bedieneinheit. [Hand on] startet auch den
Motor und ermöglicht die Änderung der Motordrehzahl
mithilfe der Pfeiltasten. Die Taste kann über Par. 0-40 [Hand
on]-LCP Taste aktiviert [1] oder deaktiviert [0] werden.
Die folgenden Steuersignale sind nach wie vor wirksam,
auch wenn [Hand on] (Handbetrieb) aktiviert ist.
•
[Hand on] - [Off] - [Auto on]
•
Quittieren
•
Motorfreilauf invers (Motorfreilaufstopp)
•
Reversierung
•
Parametersatzauswahl lsb - Parametersatzauswahl
msb
•
Stoppbefehl über serielle Schnittstelle
•
Schnellstopp
•
DC-Bremse
Externe Stoppsignale, die durch Steuersignale oder einen
seriellen Bus aktiviert werden, heben einen über das LCP
erteilten Startbefehl auf.
[Off] (Aus)
stoppt den angeschlossenen Motor. Die Taste kann mit
Par. 0-41 [Off]-LCP Taste aktiviert [1] oder deaktiviert [0]
werden. Ist keine externe Stoppfunktion aktiv und die
Taste [Off] inaktiv, kann der Motor nur durch Unterbrechen
der Stromversorgung gestoppt werden.
56
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
OK
Auto
O Reset
on
MG.20.Y1.03 - VLT
[Auto on] (Autobetrieb)
ermöglicht die Steuerung der Einheit über die Steuer-
klemmen und/oder serielle Schnittstelle. Wird ein
Startsignal an den Steuerklemmen und/oder am Bus
angelegt, wird der Frequenzumrichter gestartet. Die Taste
kann über Par. 0-42 [Auto on]-LCP Taste aktiviert [1] oder
deaktiviert [0] werden.
Ein aktives HAND-OFF-AUTO-Signal über die Digita-
leingänge hat höhere Priorität als die Bedientasten [Hand
on] – [Auto on].
[Reset]
dient zum Zurücksetzen des Frequenzumrichters nach
einem Alarm (Abschaltung). Die Taste kann mit Par. 0-43
[Reset]-LCP Taste aktiviert [1] oder deaktiviert [0] werden.
Der Parameter-Shortcut
wird durch gleichzeitiges, 3 Sekunden langes Drücken der
Tasten [Quick Menu] und [Main Menu] aktiviert und
ermöglicht die direkte Eingabe einer Parameternummer.
5.1.3 Bedienung der numerischen LCP
Bedieneinheit LCP 101
In den folgenden Anleitungen wird davon ausgegangen,
dass ein numerisches LCP (LCP 101) angeschlossen ist.
Die Bedieneinheit ist in vier Funktionsgruppen unterteilt:
1. Numerisches Display
2. Menütaste und Anzeigeleuchten (LEDs) - zum
Ändern von Parametern und zum Wechseln
zwischen Anzeigefunktionen.
3. Navigationstasten und Kontroll-Anzeigen (LEDs)
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
HINWEIS
Parameterkopie ist mit der numerischen Bedieneinheit LCP
101 nicht möglich.
Wählen Sie eine der folgenden Betriebsarten:
Status: Zeigt den Zustand des Frequenzumrichters oder
des Motors an.
Wenn ein Alarm auftritt, schaltet das LCP 101 automatisch
auf die Statusanzeige.
Es können eine Reihe von Alarmen angezeigt werden.
Inbetriebnahme-Menü oder Hauptmenü-Modus: Zeigt
Parameter und Parametereinstellungen.
®
