Installation
Baugröße Klemme
F8-F13 Netz
Motor
Bremse
Regen
Tabelle 4.1 Anzugsdrehmomente

4.1.6 Abgeschirmte Kabel

HINWEIS
Danfoss empfiehlt die Verwendung abgeschirmter Kabel
zwischen LCL-Filter und AFE-Einheit. Nicht abgeschirmte
Kabel können zwischen dem Transformator und der LCL-
Filtereingangsseite verwendet werden
Es ist wichtig, dass abgeschirmte Kabel richtig
angeschlossen werden, um hohe EMV-Immunität und
niedrige EMV-Emissionen sicherzustellen.
Die Verbindung kann über Kabelanschlüsse oder Schellen
erfolgen:
•
EMV-Kabelanschlüsse: Handelsübliche Kabelan-
schlüsse können verwendet werden, um optimale
EMV-Verbindung sicherzustellen.
•
EMV-Kabelschelle: Kabelschellen, die einfachen
Anschluss erlauben, sind im Lieferumfang des
Frequenzumrichters enthalten.

4.1.7 Motorkabel

Der Motor muss an Klemmen U/T1/96, V/T2/97, W/T3/98
angeschlossen werden; Erde an Klemme 99. Alle Arten
dreiphasiger Standard-Asynchronmotoren können mit
einem Frequenzumrichter verwendet werden. Die
Werkseinstellung ist Rechtslauf, wobei der Frequenzumrich-
terausgang wie folgt angeschlossen ist:
Klemme Nr. Funktion
96, 97, 98, 99 Netz U/T1, V/T2, W/T3
Masse
Anforderungen bei Baugröße F
Anforderungen bei F8/F9: Die Kabel zwischen den
Klemmen des Wechselrichtermoduls und dem ersten
gemeinsamen Punkt einer Phase müssen innerhalb einer
Toleranz von 10 % gleich lang sein. Der empfohlene
gemeinsame Punkt sind die Motorklemmen.
Anforderungen bei F10/F11: Die Zahl der Motorpha-
senkabel muss ein Vielfaches von 2 sein, d. h. 2, 4, 6 oder 8
Kabel (1 Kabel ist nicht zulässig), um eine gleiche Menge
von Leitern zu erhalten, die an beide Klemmen des
Wechselrichtermoduls angeschlossen werden. Die Kabel
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
Drehmoment Schrau-
bengröße
19-40 Nm M10
8,5-20,5 Nm M8
8,5-20,5 Nm M8
®
MG.20.Y1.03 - VLT ist eine eingetragene Marke von Danfoss.
•

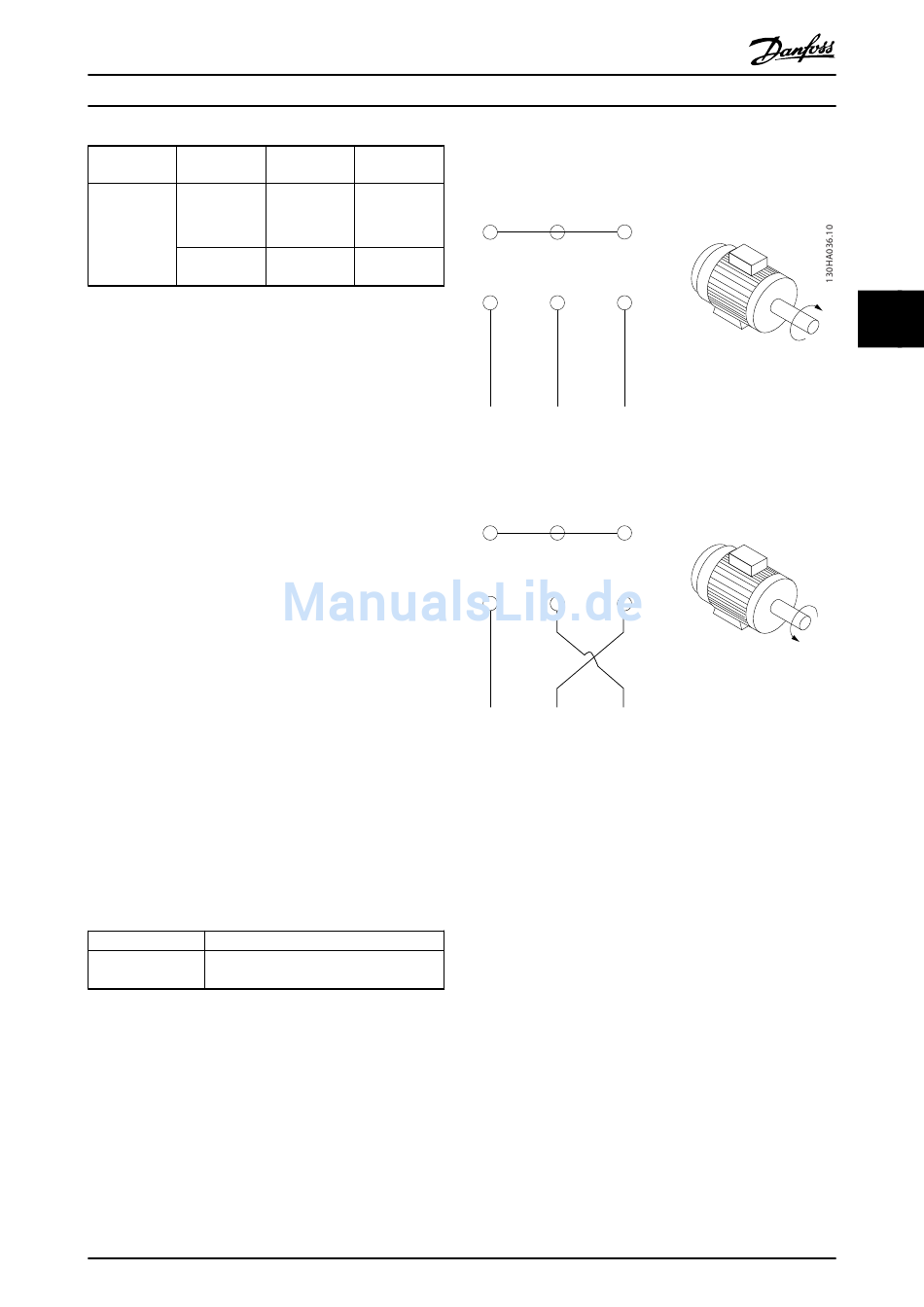

Klemme U/T1/96 angeschlossen an Phase U
•
Klemme V/T2/97 angeschlossen an Phase V
•
Klemme W/T3/98 angeschlossen an Phase W
U V W
96 97 98
U V W
96 97 98
Die Drehrichtung kann durch Vertauschen von zwei Phasen
im Motorkabel oder durch Ändern der Einstellung von
4-10 Motor Drehrichtung geändert werden.
Eine Motordrehrichtungsprüfung kann über
1-28 Motordrehrichtungsprüfung und die am Display
gezeigten Schritte durchgeführt werden.
zwischen den Klemmen des Wechselrichtermoduls und
dem ersten gemeinsamen Punkt einer Phase müssen
innerhalb einer Toleranz von 10 % gleich lang sein. Der
empfohlene gemeinsame Punkt sind die Motorklemmen.
Anforderungen bei F12/F13 : Die Zahl der Motorpha-
senkabel muss ein Vielfaches von 3 sein, d. h. 3, 6, 9 oder
12 Kabel (1 oder 2 Kabel sind nicht zulässig), um eine
gleiche Menge von Leitern zu erhalten, die an jeder
Klemme des Wechselrichtermoduls angeschlossen werden.
Die Kabel zwischen den Klemmen des Wechselrichter-
4 4
