Mechanische Installation
Klemmenpositionen - Wechselrichter Baugröße F10 und
F11
3 3

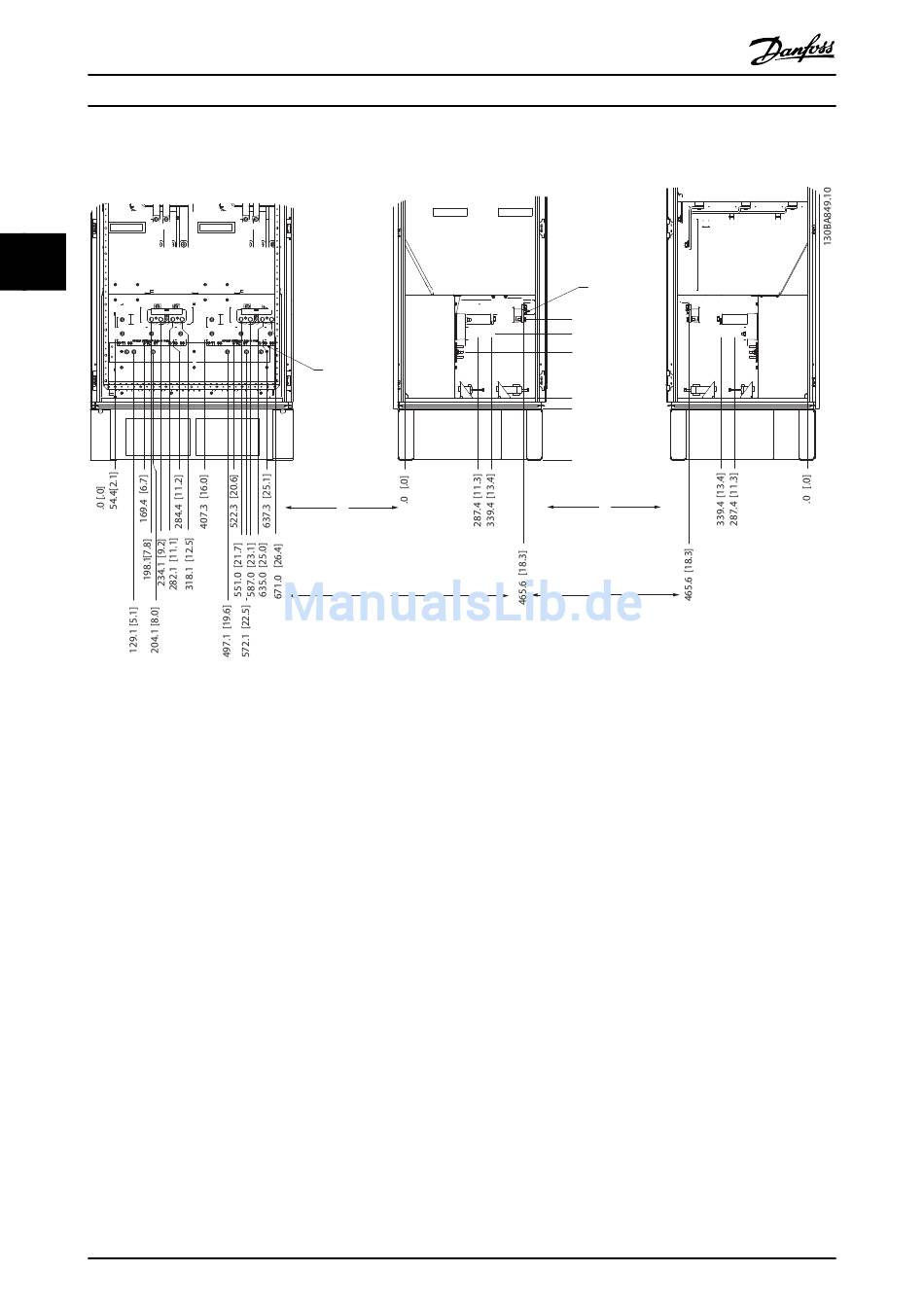

Abbildung 3.11 Klemmenpositionen - Wechselrichterschrank (Ansicht vorn, links und rechts). Die Kabelführungsplatte befindet sich 42 mm
unterhalb des 0.0-Niveaus.
1) Erdschluss
2) Motorklemmen
3) Bremsklemmen
