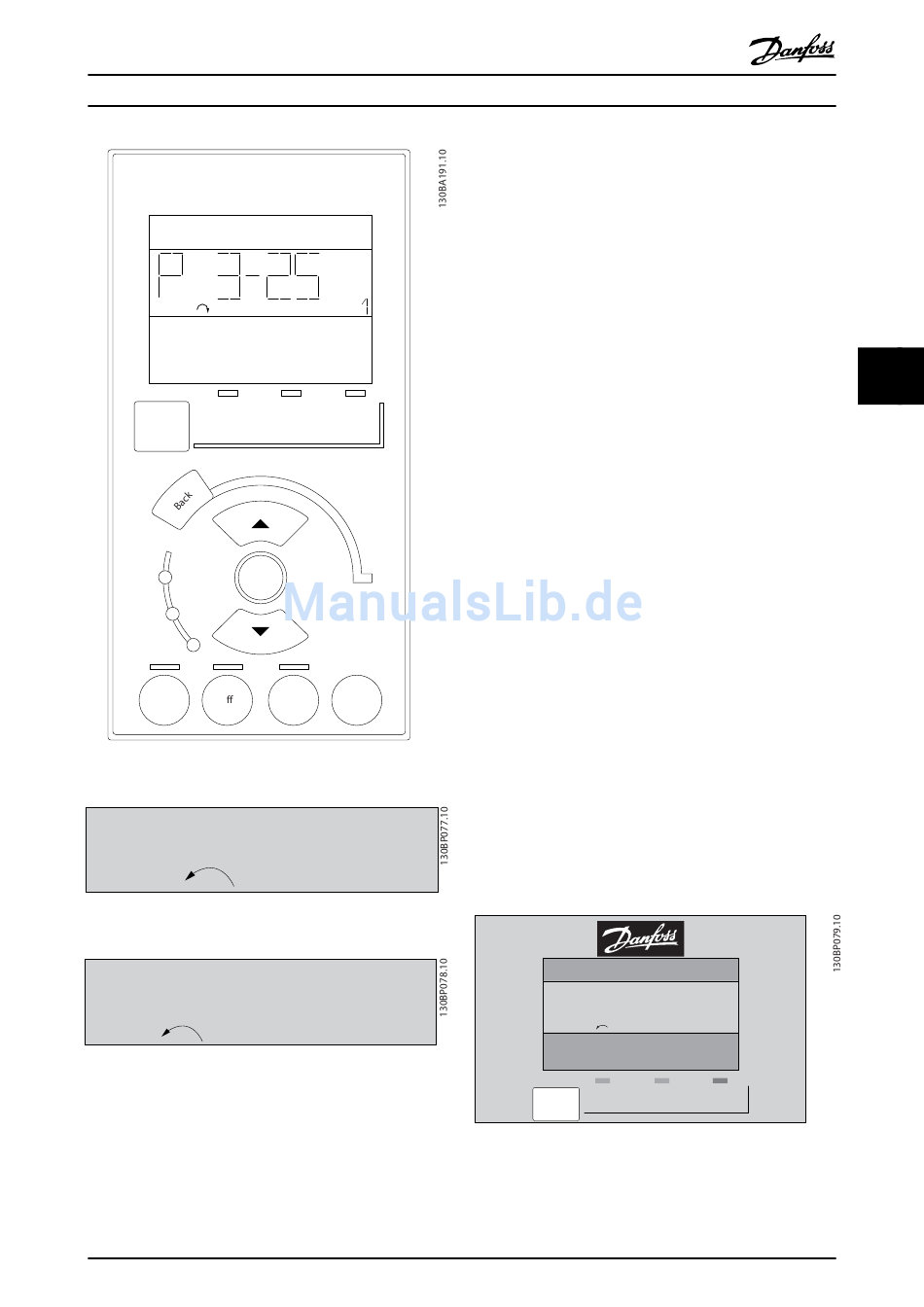

Abbildung 5.1 Numerisches LCP 101
22.8
Abbildung 5.2 Beispiel für Statusanzeige
A 17
Abbildung 5.3 Beispiel für Alarmanzeige
Anzeigeleuchten (LEDs):
•
Grüne LED/On (Ein): Die Steuerkarte ist betriebs-
bereit.
•
Gelbe LED/Wrn. (Warnung): Zeigt eine Warnung
an.
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
Setup
Quick
Main
Setup Menu
Auto
Reset
on
rpm
Setup 1
Setup 1
®
MG.20.Y1.03 - VLT ist eine eingetragene Marke von Danfoss.
•
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
Menütaste
Wählen Sie eine der folgenden Betriebsarten:
•
Status
•
Inbetriebnahme-Menü
•
Hauptmenü
Hauptmenü
wird zur Programmierung aller Parameter verwendet.
Sie können direkt auf die Parameter zugreifen, sofern über
0-60 Hauptmenü Passwort, 0-61 Hauptmenü Zugriff ohne PW,
0-65 Benutzer-Menü Passwort oder 0-66 Benutzer-Menü
Zugriff ohne PW kein Passwort festgelegt wurde.
Das Inbetriebnahme-Menü enthält nur die wichtigsten
Parameter, mit denen eine grundlegende Konfiguration
des Frequenzumrichters möglich ist.
Die Parameterwerte können mit den Pfeilen nach oben/
unten geändert werden, wenn der jeweilige Wert blinkt.
Das Hauptmenü wählen Sie, indem Sie die Taste [Menu]
(Menü) mehrmals betätigen, bis die LED der Taste [Main
Menu] leuchtet.
Wählen Sie die Parametergruppe [xx-__] aus, und drücken
Sie die Taste [OK].
Wählen Sie den Parameter [__-xx] aus, und drücken Sie
[OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die
Arraynummer, und drücken Sie [OK].
Wählen Sie den gewünschten Datenwert, und drücken Sie
[OK].
Navigationstasten
[Back] (Zurück)
geht rückwärts durch die Optionen.
▲ ▼
Die Pfeiltasten [ ] [ ]
dienen zum Navigieren zwischen Parametergruppen,
Parametern und innerhalb von Parametern.
[OK]
dient zur Wahl eines Parameters, der mit dem Cursor
markiert wurde, sowie zur Bestätigung einer Parameterän-
derung.
P 2-03
Status Quick
Menu
Setup
Abbildung 5.4 Anzeigebeispiel
5
Setup 1
Main
Menu
