Installation

4 Installation

4.1 Elektrische Installation

4.1.1 Netzanschlüsse
Verkabelung und Absicherung
HINWEIS
Kabel – Allgemeines
Die Verkabelung muss den nationalen und lokalen Bestim-
mungen zu Querschnitten und Umgebungstemperatur
entsprechen. UL-Anwendungen erfordern Kupferleiter mit
75°C. Leiter mit 75 ° und 90°C sind für Nicht-UL-
Anwendungen thermisch akzeptabel.
Die Leistungskabelanschlüsse werden nachfolgend
dargestellt. Die Dimensionierung des Kabelquerschnitts
muss entsprechend des Nennstroms und den lokalen
Bestimmungen erfolgen. Details finden Sie unter
7.1 Allgemeine Spezifikationen.
Zum Schutz des Frequenzumrichters sind die empfohlenen
Schütze zu verwenden, oder das Gerät muss über
integrierte Schütze verfügen. Empfehlungen zu Schützen
finden Sie in den Tabellen des Abschnitts über
Sicherungen. Stellen Sie stets sicher, dass die Sicherungs-
auswahl den lokalen Bestimmungen entspricht.
Der Netzanschluss ist mit dem Netzschalter verbunden
(sofern vorhanden).

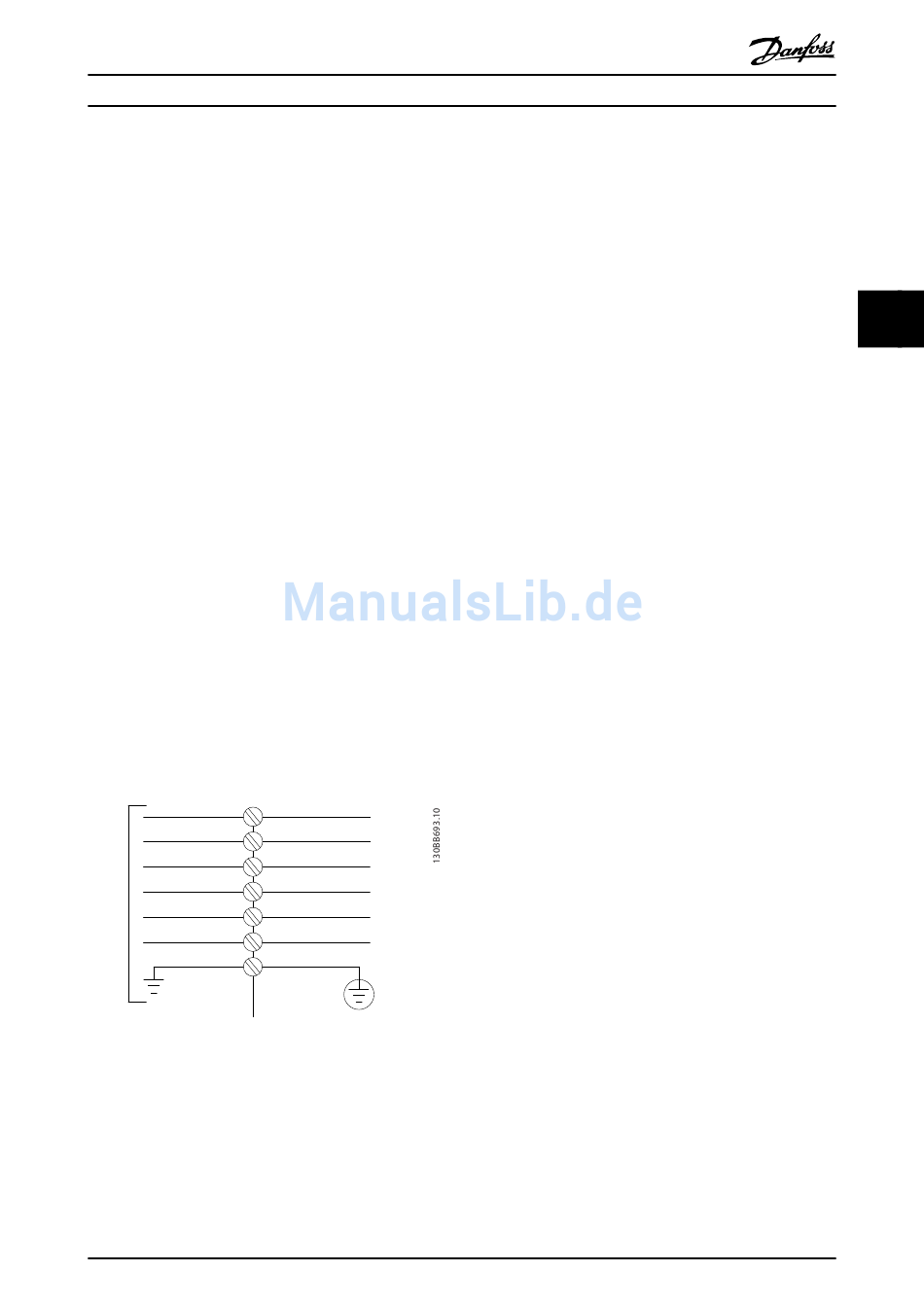

6 Phase
power
input
HINWEIS
Das Motorkabel muss abgeschirmt/verstärkt sein. Bei
Verwendung eines nicht abgeschirmten/nicht verstärkten
Kabels werden einige EMV-Anforderungen nicht
eingehalten. Verwenden Sie ein abgeschirmtes/verstärktes
Motorkabel, um die Bestimmungen für EMV-Emissionen zu
erfüllen. Weitere Informationen finden Sie im Abschnitt
EMV-Spezifikationen des Projektierungshandbuchs.
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
91-1 (L1-1)
92-1 (L2-1)
93-1 (L3-1)
91-2 (L1-2)
92-2 (L2-2)
93-2 (L3-2)
95 PE
®
MG.20.Y1.03 - VLT ist eine eingetragene Marke von Danfoss.
Hinweise zu korrekten Maßen von Motorkabelquerschnitt
und -länge finden Sie unter 7.1 Allgemeine Spezifikationen.
