Mechanische Installation
3 Mechanische Installation
3.1 Vor der Installation
3
3
3.1.1 Planung des Aufstellungsorts
HINWEIS
Bevor Sie die Installation durchführen, ist es wichtig, die
Installation des Frequenzumrichters zu planen. Geschieht
dies nicht, können Sie sich damit zusätzliche Arbeit
während und nach der Installation machen.
Wählen Sie den bestmöglichen Standort, indem Sie die
folgenden Aspekte berücksichtigen (siehe Details auf den
folgenden Seiten und die jeweiligen Projektierungshand-
bücher):
•
Umgebungstemperatur am Betriebsart
•
Installationsmethode
•
Verfahren zur Kühlung des Frequenzumrichters
•
Position des Frequenzumrichters
•
Kabelführung
•
Stellen Sie sicher, dass die Stromquelle die
richtige Spannung und den notwendigen Strom
liefert
•
Stellen Sie sicher, dass der Motornennstrom
innerhalb des maximalen Stroms des Frequen-
zumrichters liegt
•
Wenn der Frequenzumrichter keine eingebauten
Sicherungen hat, stellen Sie sicher, dass die
externen Sicherungen die korrekten Nennwerte
haben
3.1.2 Empfang des Frequenzumrichters
Stellen Sie bei Empfang des Frequenzumrichters bitte
sicher, dass die Verpackung intakt ist und informieren Sie
sich über Schäden, die eventuell während des Transports
am Gerät aufgetreten sein können. Setzen Sie sich bei
Beschädigung sofort mit dem Transportunternehmen in
Verbindung, um Schadensersatz anzufordern.
3.1.3 Transport und Auspacken
Vor dem Auspacken des Frequenzumrichters wird
empfohlen, ihn so nah wie möglich am endgültigen
Aufstellungsort zu platzieren.
Entfernen Sie den Karton und handhaben Sie den Frequen-
zumrichter so lange wie möglich auf der Palette.
10
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
3.1.4 Heben
Heben Sie den Frequenzumrichter immer an den dafür
vorgesehenen Hebeösen an. Verwenden Sie für alle
Baugrößen (IP00) D und E2 eine Stange, um die
Hebelöcher des Frequenzumrichters nicht zu verbiegen.
®
MG.20.Y1.03 - VLT
ist eine eingetragene Marke von Danfoss.

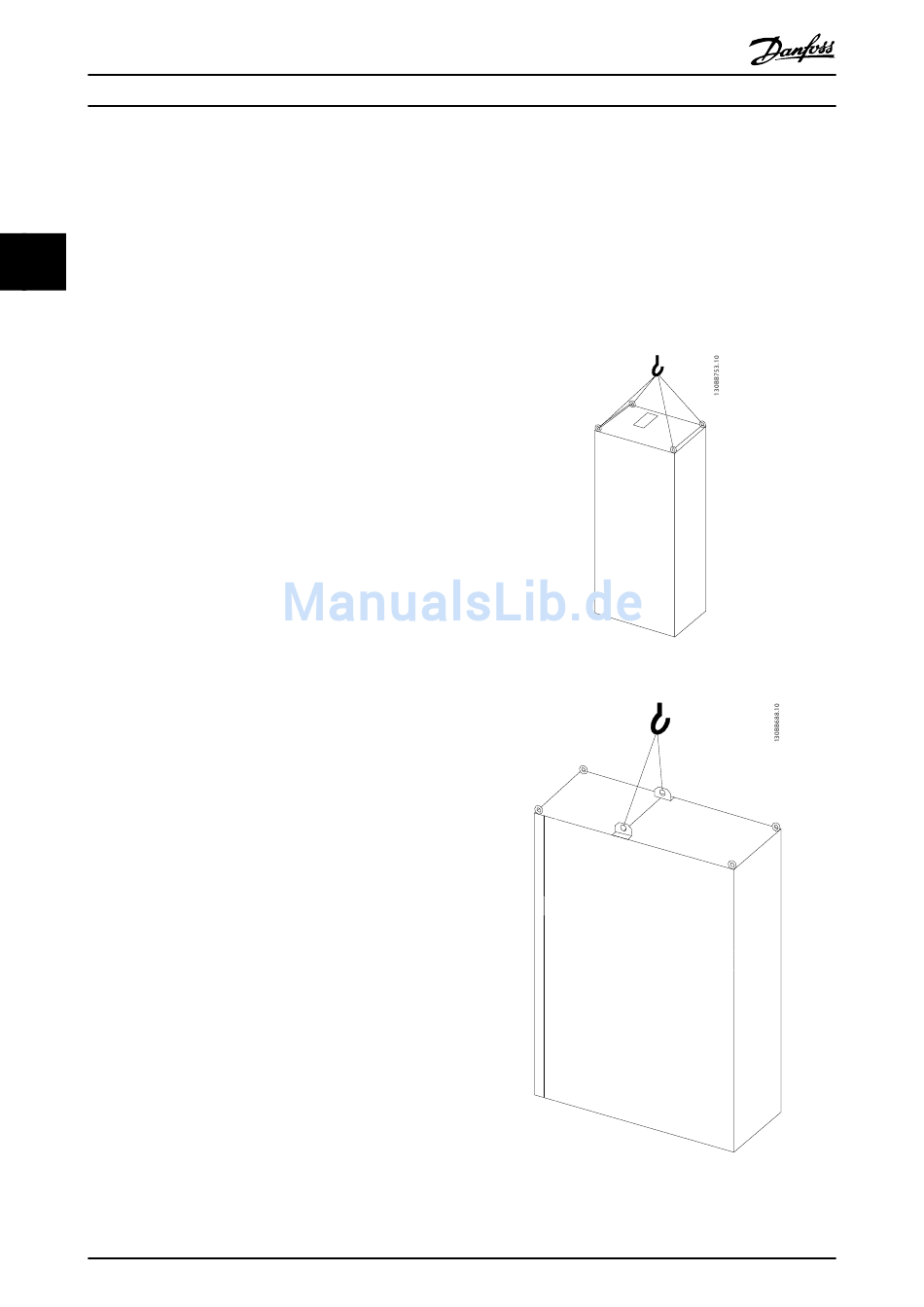

Abbildung 3.1 Empfohlenes Hebeverfahren, Baugröße F8.
Abbildung 3.2 Empfohlenes Hebeverfahren, Baugröße F9/F10.
