Installation
Sehr lange Steuerkabel und Analogsignale können in
seltenen Fällen und je nach Installation infolge von
Störungen von den Netzstromkabeln zu 50/60-Hz-
Brummschleifen führen.
In diesem Fall kann man versuchen, ob durch einseitiges
Auflegen des Kabelschirms bzw. durch Verbinden des
Kabelschirms über einen 100-nF-Kondensator mit Masse
eine Besserung herbeigeführt werden.
Die Digital- und Analogein- und -ausgänge müssen
aufgeteilt nach Signalart an die Bezugspotentiale des
Frequenzumrichters (Klemme 20, 55, 39) angeschlossen
werden, um Fehlerströme auf dem Massepotential zu
verhindern. Beispielsweise kann das Schalten eines Digita-
leingangs das Analogeingangssignal stören.

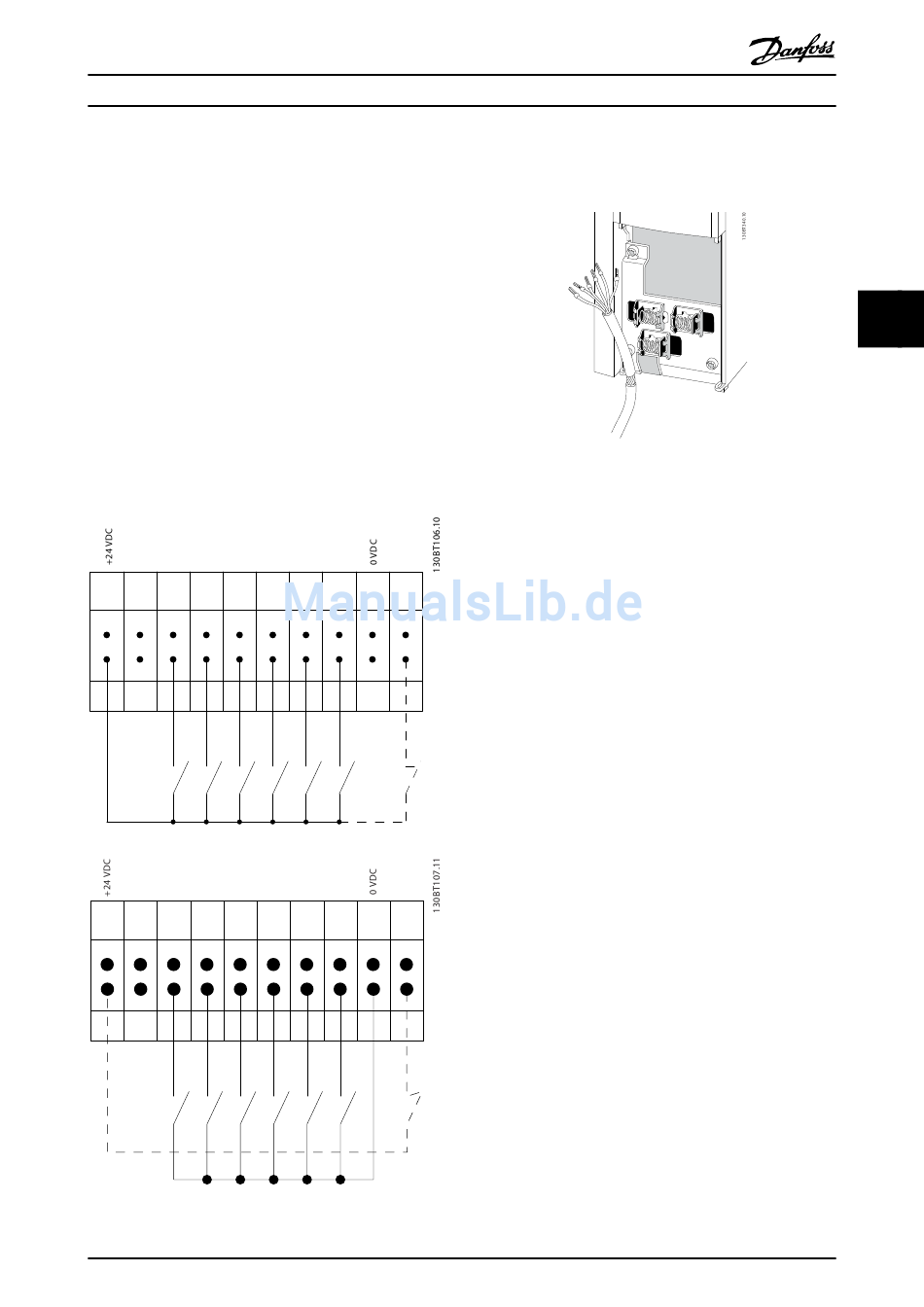

Eingangspolarität von Steuerklemmen
PNP (Source)
Digitaleingangsverkabelung
12 13 18 19 27
NPN (Sink)
Digitaleingangsverkabelung
12 13 18 19 27
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
29 32 33 20 37
29 32 33 20 37
®
MG.20.Y1.03 - VLT ist eine eingetragene Marke von Danfoss.
HINWEIS
Steuerkabel müssen abgeschirmt sein.
Schließen Sie die Kabel wie im Produkthandbuch des
Frequenzumrichters beschrieben an. Denken Sie daran, die
Abschirmungen ordnungsgemäß anzuschließen, um
optimale elektrische Störfestigkeit sicherzustellen.
