2.1.9 Hauptmenümodus

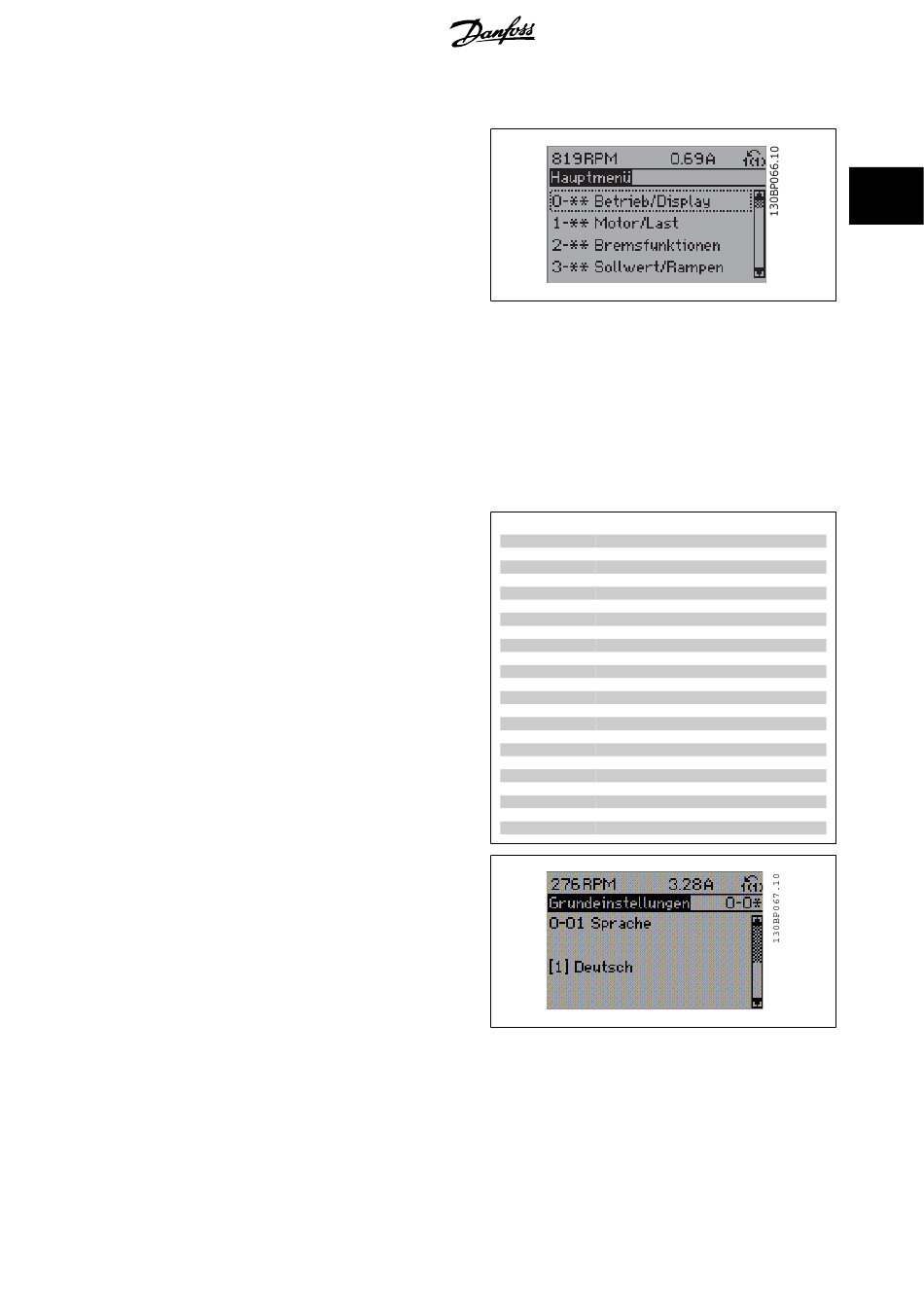

Aktivieren Sie den Hauptmenümodus durch Drücken der Taste [Main Me-
nu]. Das rechts dargestellte Auswahlmenü erscheint im Display.
Im Arbeitsbereich und im unteren Bereich des Displays sind Parameter-
gruppen aufgelistet, die mithilfe der Auf-Ab-Pfeiltasten ausgewählt wer-
den können.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermodus stets dieselben sind. Im Hauptmenü sind die Parameter
nach Gruppen aufgeteilt. Die 1. Stelle der Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par. 1-00
ausgeblendet. Zum Beispiel blendet die Auswahl „Ohne Rückführung" alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionen
installiert und aktiviert, sind entsprechende Gruppen zusätzlich verfügbar.
2.1.10 Parameterauswahl
Im Hauptmenü sind alle Parameter nach Gruppen aufgeteilt. Sie können
eine Parametergruppe mithilfe der Navigationstasten auswählen.
Folgende Parametergruppen sind verfügbar:
Nach Auswahl einer Parametergruppe können Sie einen Parameter mit-
hilfe der Navigationstasten auswählen.
Der Arbeitsbereich zeigt Parameternummer und -namen sowie den Pa-
rameterwert.
2.1.11 Daten ändern
Das Verfahren zum Ändern von Daten ist dasselbe wie für die Parameterwahl im Quick-Menü oder im Hauptmenü. Drücken Sie [OK], um den gewählten
Parameter zu ändern.
Die Vorgehensweise bei der Datenänderung hängt davon ab, ob der gewählte Parameter einen numerischen Datenwert oder einen Textwert enthält.
Gruppennr.
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
30
32
33
34
®
MG.33.M7.03 - VLT
ist eine eingetragene Marke von Danfoss.
Regelverfahren
) des Geräts werden Parameter jedoch teilweise
Parametergruppe:
Betrieb/Display
Motor/Last
Bremsfunktionen
Sollwert/Rampen
Grenzen/Warnungen
Digit. Ein-/Ausgänge
Analoge Ein-/Ausg.
PID Regler
Opt./Schnittstellen
Profibus
CAN/DeviceNet
Reserviert Kom. 1
Reserviert Kom. 2
Smart Logic
Sonderfunktionen
Info/Wartung
Datenanzeigen
Drehgeber Opt.
Datenanzeigen 2
Sonderfunktionen
MCO Grundeinstell.
MCO Erw. Einstell.
MCO-Datenanzeigen
2 Programmieren
