Anhang

16.2.1.2 Onboard-Anzeigen und -Bedienelemente

Riser card (x8)
USB 3.0
Slot3
USB 3.0
USB 3.0
UFM
USB 3.0
COM1
VGA
Riser card (x4)
Riser card (x8)
Standard
Intel
LAN
i210
Shared
Intel
LAN
i210
Managem.
LAN

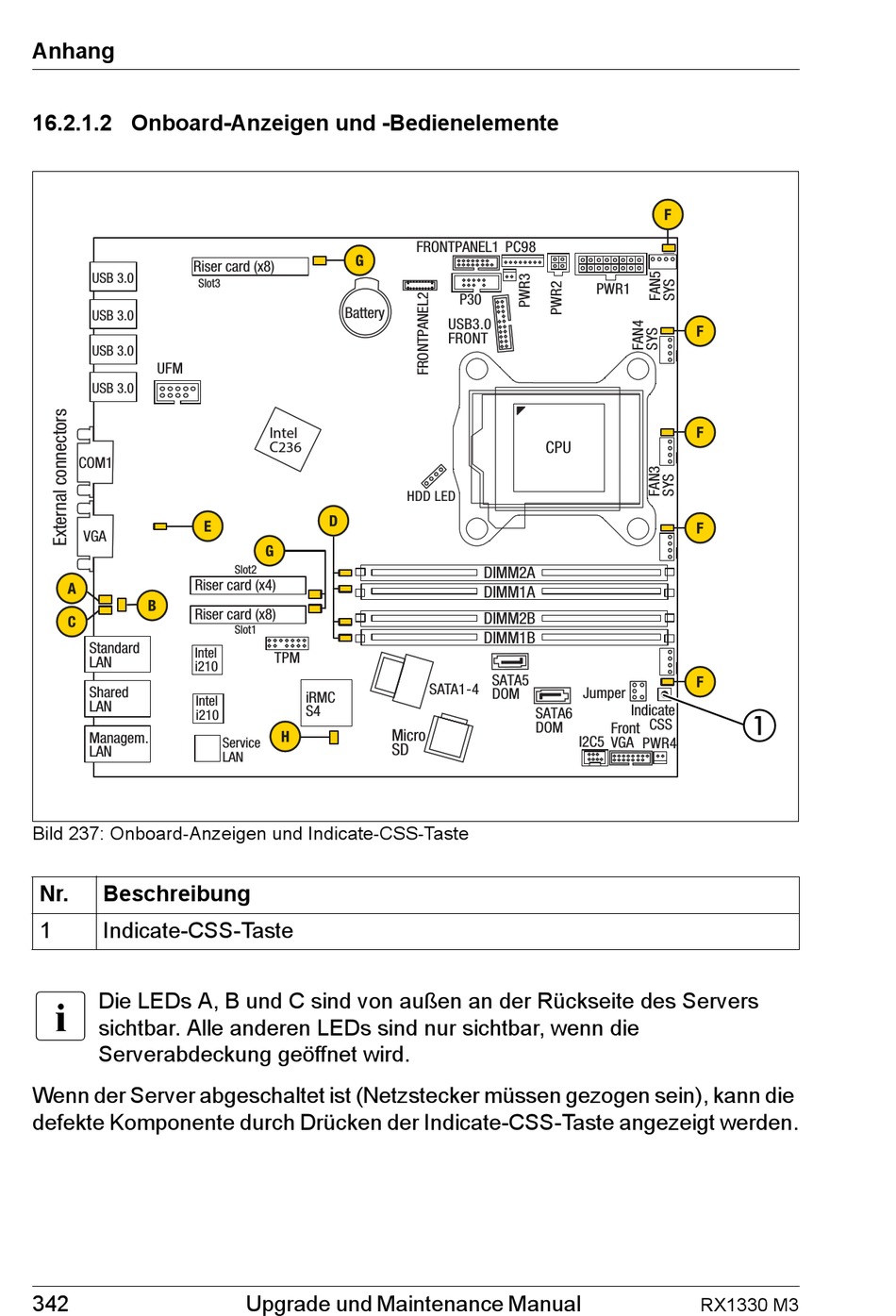

Bild 237: Onboard-Anzeigen und Indicate-CSS-Taste
Nr. Beschreibung
1 Indicate-CSS-Taste
I
Die LEDs A, B und C sind von außen an der Rückseite des Servers
sichtbar. Alle anderen LEDs sind nur sichtbar, wenn die
Serverabdeckung geöffnet wird.
Wenn der Server abgeschaltet ist (Netzstecker müssen gezogen sein), kann die
defekte Komponente durch Drücken der Indicate-CSS-Taste angezeigt werden.
342
Battery
Intel
C236
Slot2
Slot1
TPM
iRMC
S4
Micro
Service
SD
LAN
Upgrade und Maintenance Manual
FRONTPANEL1 PC98
P30
USB3.0
FRONT
CPU
HDD LED
DIMM2A
DIMM1A
DIMM2B
DIMM1B
SATA5
SATA1-4
DOM
SATA6
DOM
PWR1
Jumper
Indicate
CSS
Front
I2C5 VGA
PWR4
RX1330 M3
