Ê Trennen Sie das ODD-Stromversorgungskabel und das SATA-Kabel vom
optischen Laufwerk.

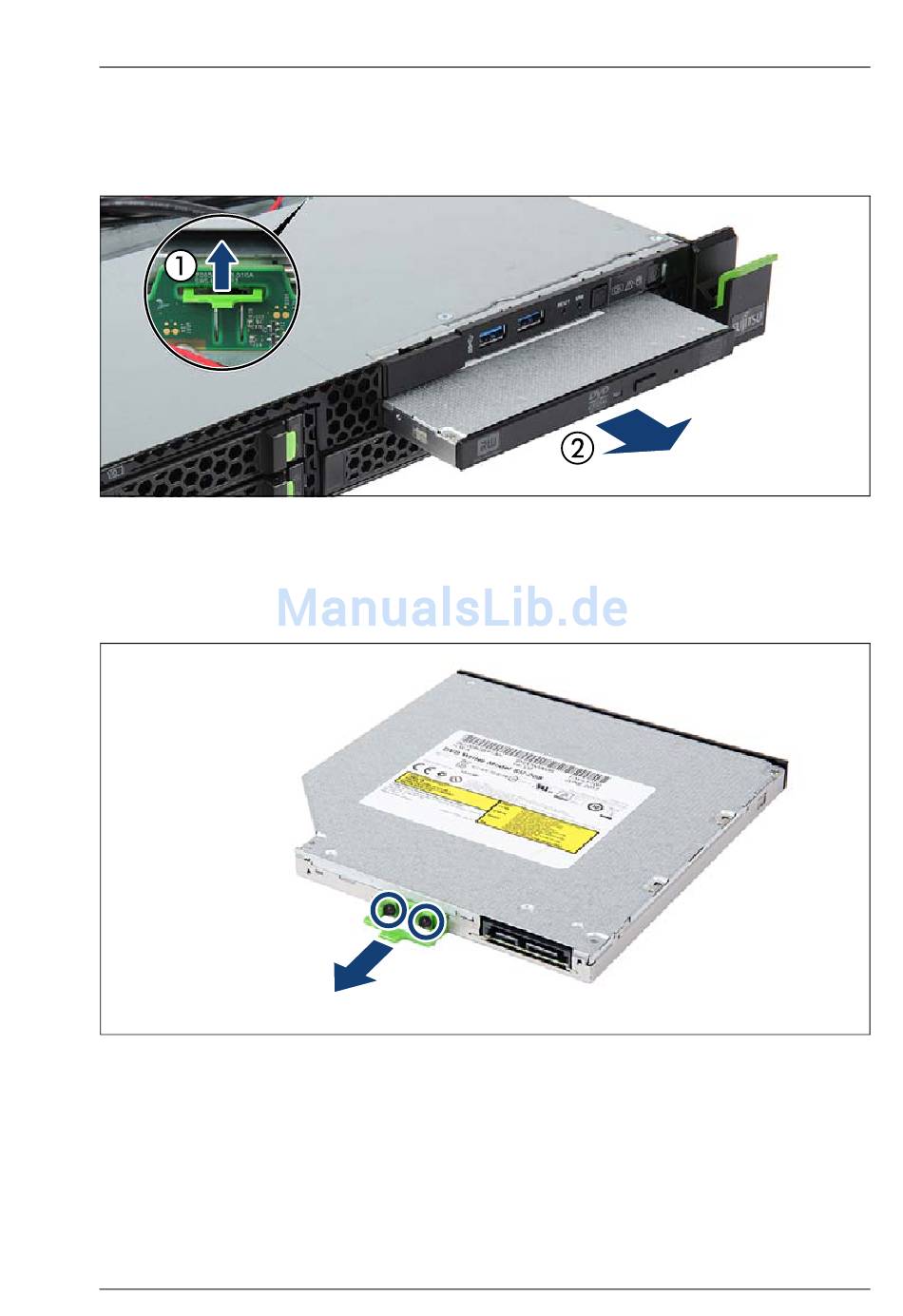

Bild 167: Optisches Laufwerk entfernen
Ê Drücken Sie den ODD-Haken in Pfeilrichtung, bis er ausrastet (1).
Ê Ziehen Sie das optische Laufwerk aus dem Einbauplatz (2).
Bild 168: ODD-Haken vom optischen Laufwerk entfernen
Ê Entfernen Sie die beiden Schrauben (siehe Kreise).
Ê Entfernen Sie den ODD-Haken (siehe Pfeil).
Ê Wenn kein optisches Laufwerk installiert werden soll: Befestigen Sie den
ODD-Haken mit zwei Schrauben an der Lüfterbrücke (siehe Bild 160).
