Erweiterungskarten und Backup Units
Beispiel RAID-Controller

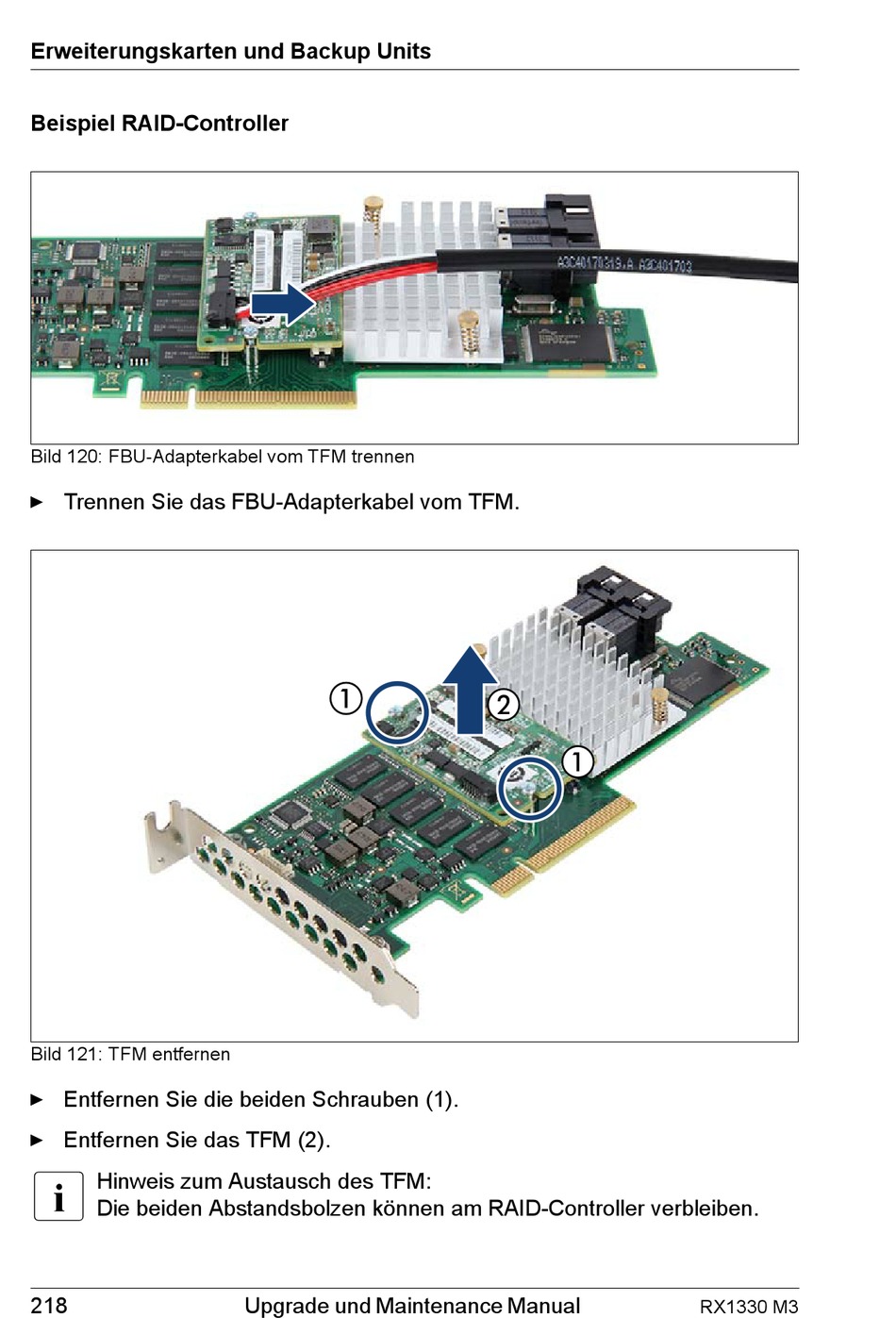

Bild 120: FBU-Adapterkabel vom TFM trennen
Ê Trennen Sie das FBU-Adapterkabel vom TFM.
Bild 121: TFM entfernen
Ê Entfernen Sie die beiden Schrauben (1).
Ê Entfernen Sie das TFM (2).
I
Hinweis zum Austausch des TFM:
Die beiden Abstandsbolzen können am RAID-Controller verbleiben.
