11.2.4 CPU einbauen

Ê Vergewissern Sie sich, dass die oben auf der CPU aufgedruckte CPU-
Modell-Nummer den Anforderungen entspricht.
Ê Wenn vorhanden, entfernen Sie die Schutzkappe von der Unterseite der
CPU.

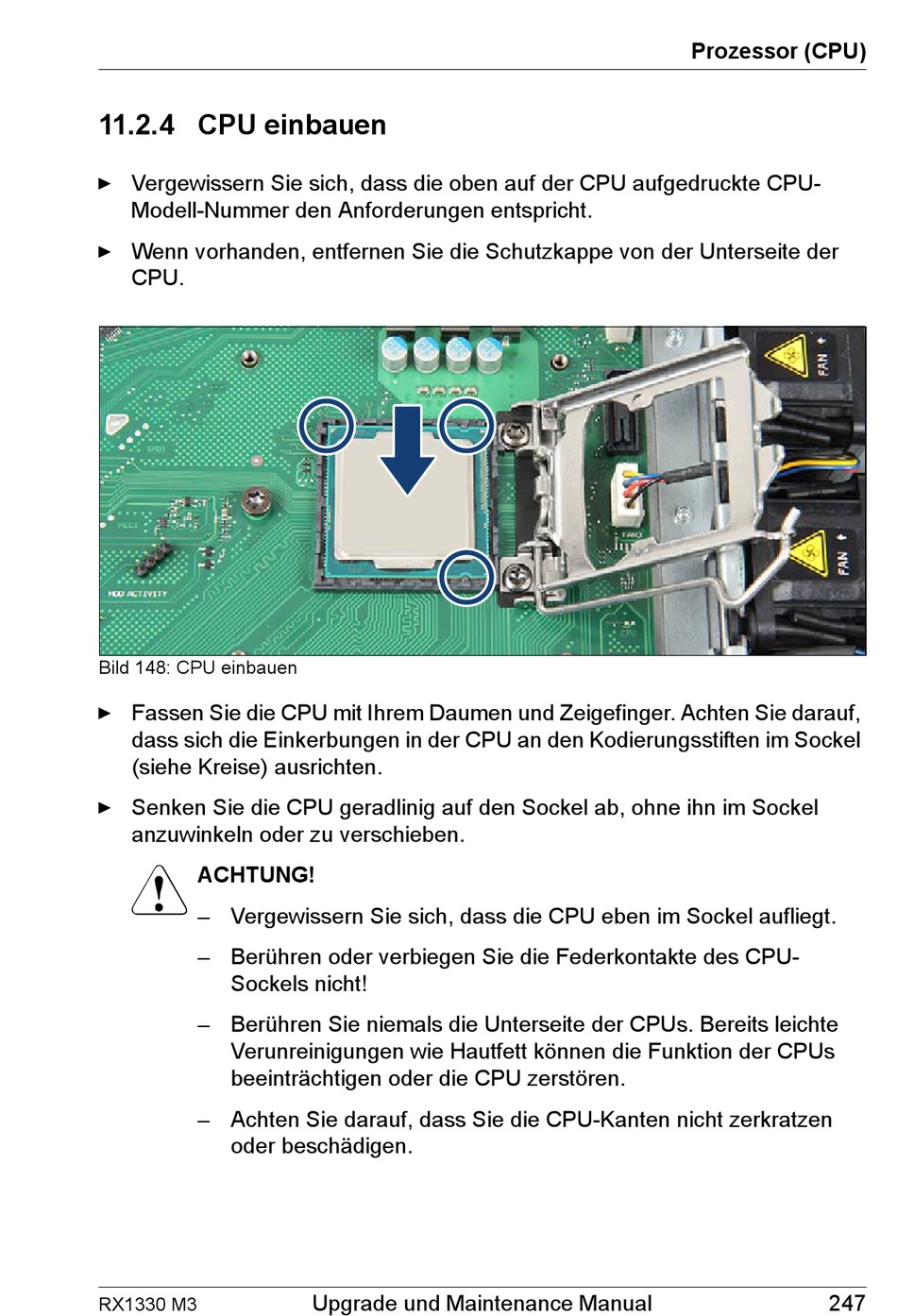

Bild 148: CPU einbauen
Ê Fassen Sie die CPU mit Ihrem Daumen und Zeigefinger. Achten Sie darauf,
dass sich die Einkerbungen in der CPU an den Kodierungsstiften im Sockel
(siehe Kreise) ausrichten.
Ê Senken Sie die CPU geradlinig auf den Sockel ab, ohne ihn im Sockel
anzuwinkeln oder zu verschieben.
V
ACHTUNG!
– Vergewissern Sie sich, dass die CPU eben im Sockel aufliegt.
– Berühren oder verbiegen Sie die Federkontakte des CPU-
Sockels nicht!
– Berühren Sie niemals die Unterseite der CPUs. Bereits leichte
Verunreinigungen wie Hautfett können die Funktion der CPUs
beeinträchtigen oder die CPU zerstören.
– Achten Sie darauf, dass Sie die CPU-Kanten nicht zerkratzen
oder beschädigen.
