Frontpanel
13.4.1.3 Frontpanel am QRL anbringen

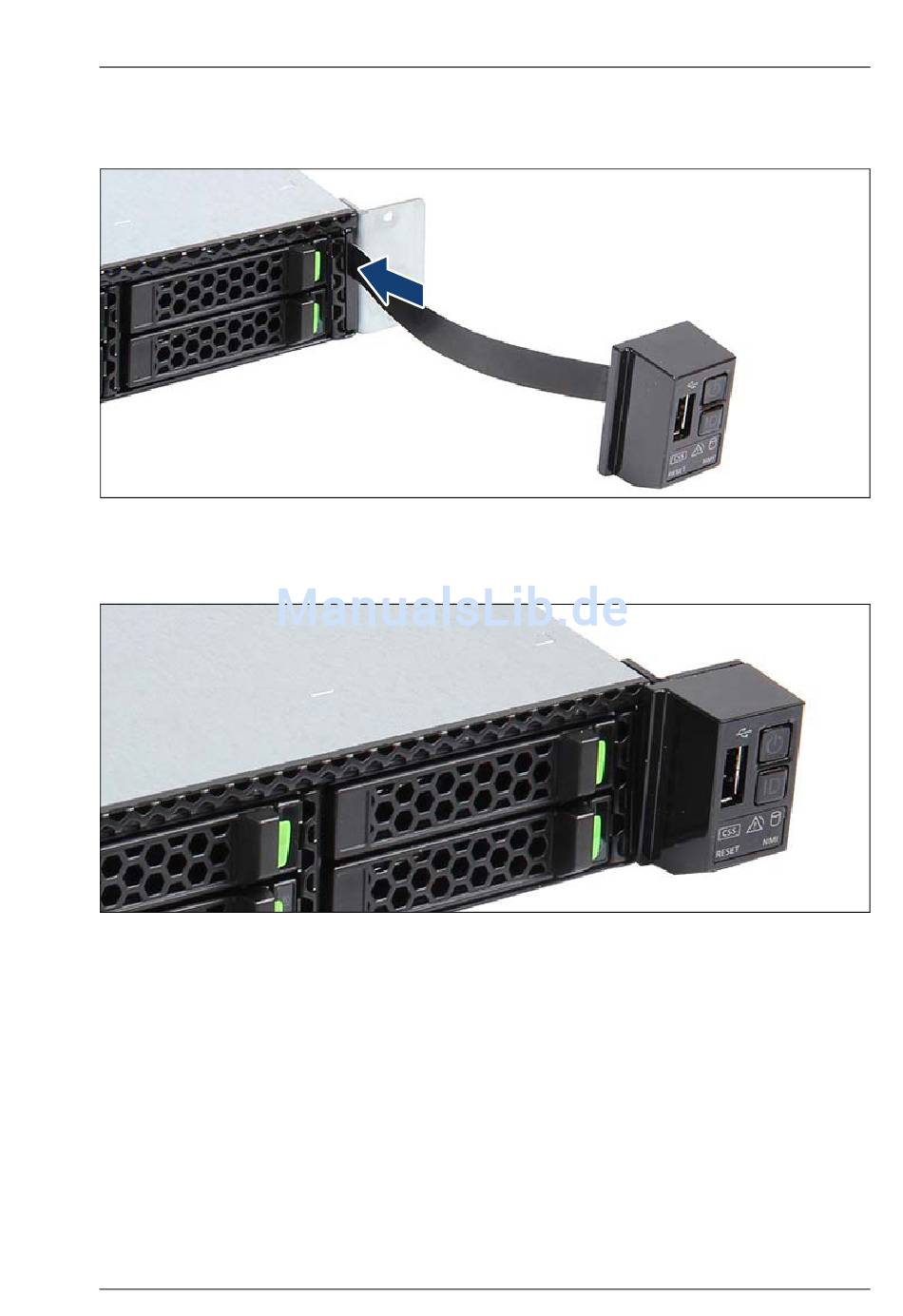

Bild 185: Frontpanel einbauen (A)
Ê Führen Sie das Frontpanel-Kabel durch die Öffnung.
Bild 186: Frontpanel einbauen (B)
Ê Setzen Sie das Frontpanel auf den QRL.
Ê Befestigen Sie das Frontpanel mit zwei Schrauben (siehe Abbildung 183).
Ê Führen Sie das Frontpanel-Kabel durch die Öffnung (siehe Abbildung 182).
Upgrade und Maintenance Manual
283
RX1330 M3
