7.2

2,5-Zoll-HDD/SSD-Konfigurationen

7.2.1 2,5-Zoll-HDDs/SSDs bestücken
– SSDs werden immer vor der Installation von HDDs eingebaut.
– Bei Installation nur eines HDD-/SSD-Moduls wird dieses auf Position 1
installiert. Frei bleibende Einbauplätze müssen mit einem Leermodul
bestückt werden.
7.2.2

Konfiguration mit bis zu vier HDD-/SSD-Modulen

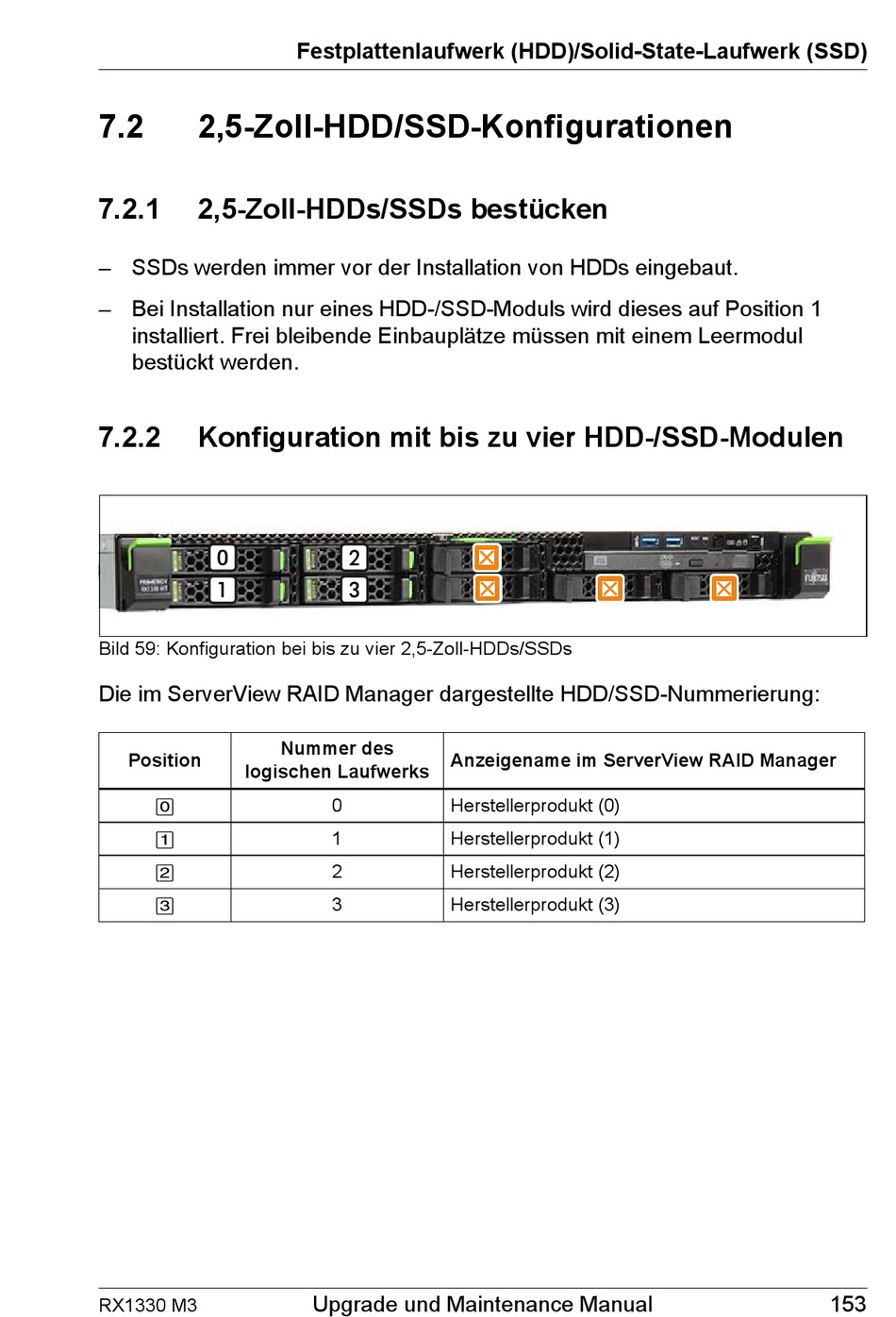

Bild 59: Konfiguration bei bis zu vier 2,5-Zoll-HDDs/SSDs
Die im ServerView RAID Manager dargestellte HDD/SSD-Nummerierung:
Position
logischen Laufwerks
[0]
[1]
[2]
[3]
RX1330 M3
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD)
Nummer des
0
1
2
3
Upgrade und Maintenance Manual
Anzeigename im ServerView RAID Manager
Herstellerprodukt (0)
Herstellerprodukt (1)
Herstellerprodukt (2)
Herstellerprodukt (3)
153
