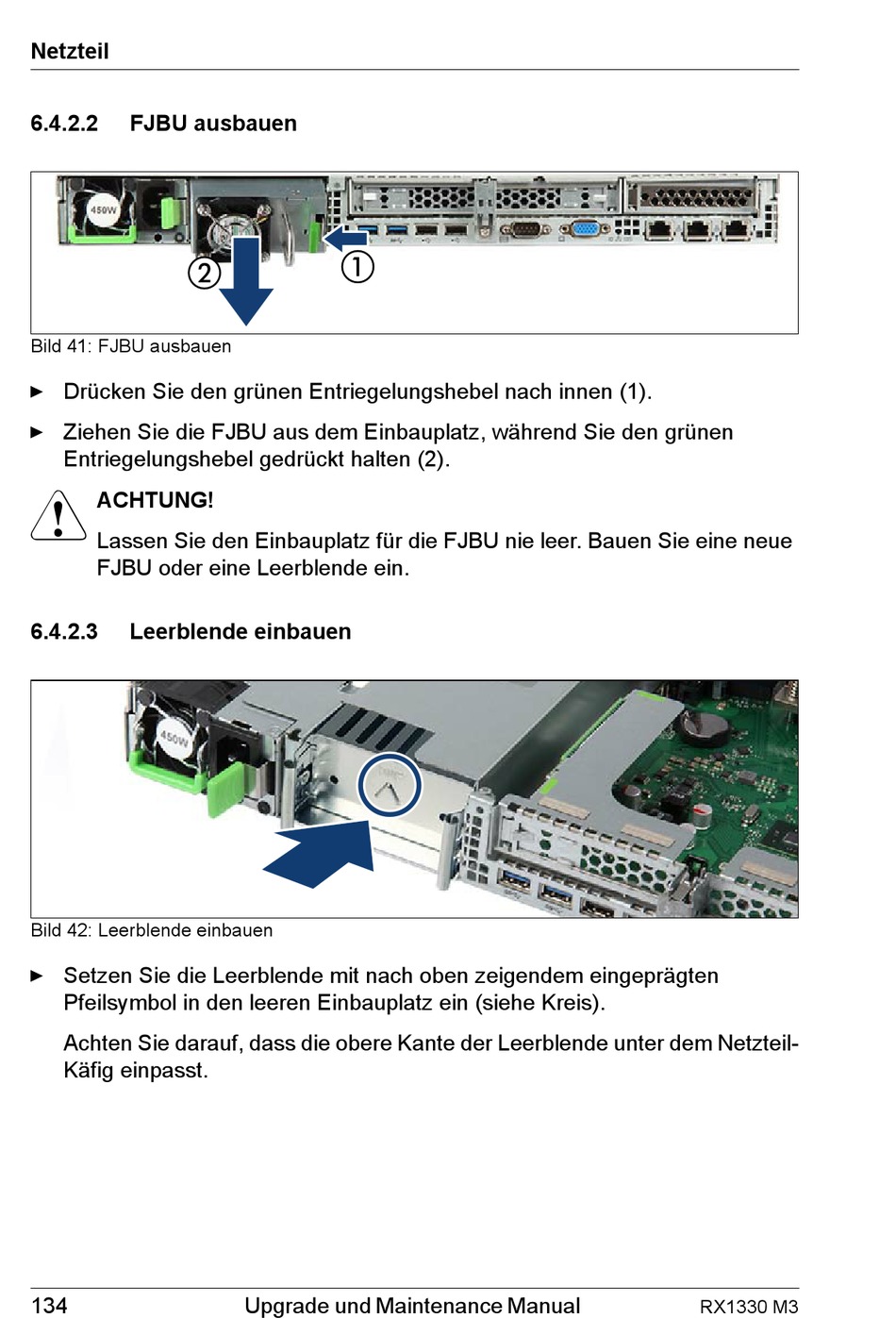

Fjbu Ausbauen; Leerblende Einbauen - Fujitsu PRIMERGY RX1330 M3 Handbuch

Netzteil
6.4.2.2

FJBU ausbauen

Bild 41: FJBU ausbauen
Ê Drücken Sie den grünen Entriegelungshebel nach innen (1).
Ê Ziehen Sie die FJBU aus dem Einbauplatz, während Sie den grünen
Entriegelungshebel gedrückt halten (2).
V
ACHTUNG!
Lassen Sie den Einbauplatz für die FJBU nie leer. Bauen Sie eine neue
FJBU oder eine Leerblende ein.
6.4.2.3

Leerblende einbauen

Bild 42: Leerblende einbauen
Ê Setzen Sie die Leerblende mit nach oben zeigendem eingeprägten
Pfeilsymbol in den leeren Einbauplatz ein (siehe Kreis).
Achten Sie darauf, dass die obere Kante der Leerblende unter dem Netzteil-
Käfig einpasst.
134 Upgrade und Maintenance Manual
RX1330 M3
