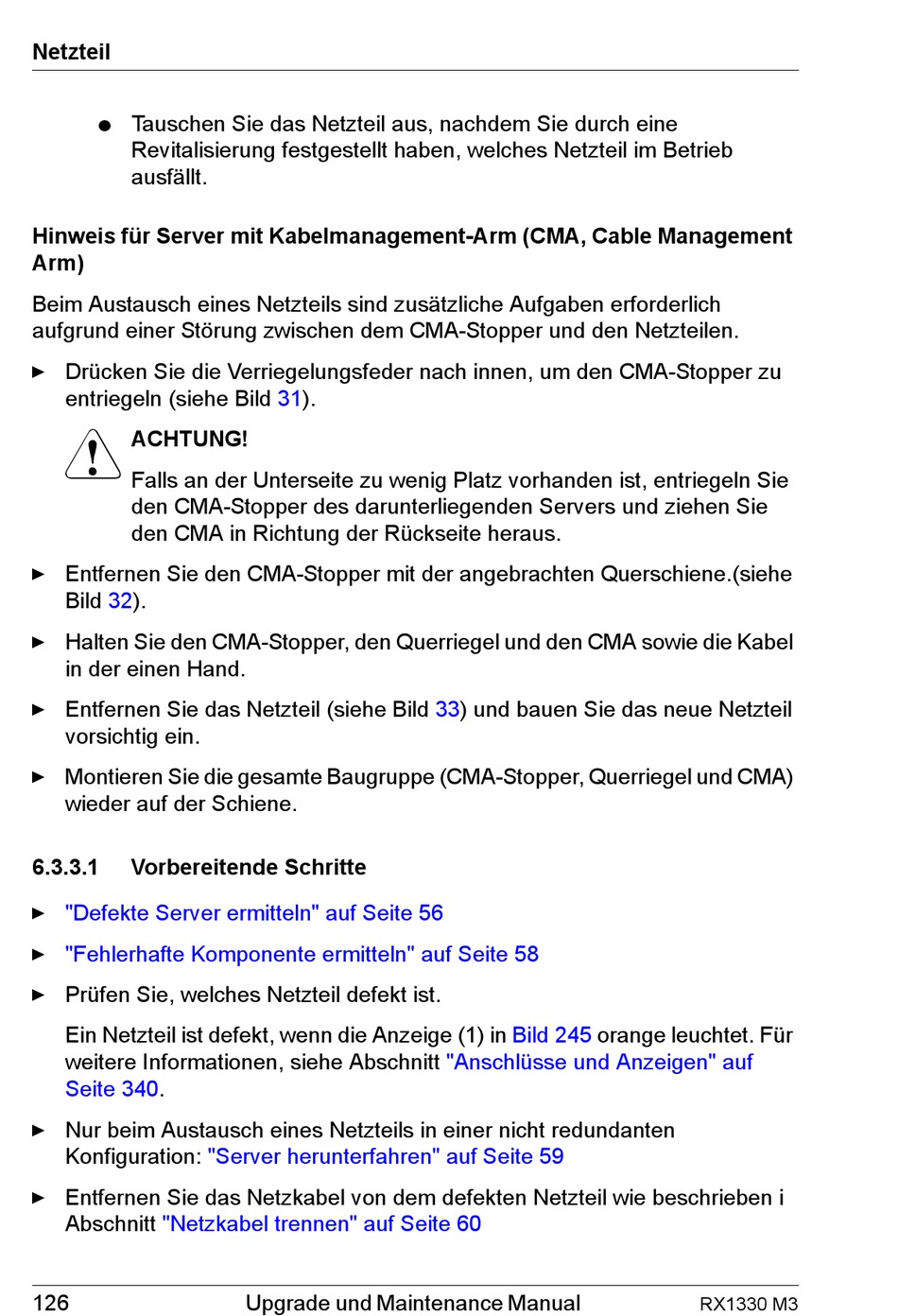

Vorbereitende Schritte - Fujitsu PRIMERGY RX1330 M3 Handbuch

Netzteil
Tauschen Sie das Netzteil aus, nachdem Sie durch eine
●
Revitalisierung festgestellt haben, welches Netzteil im Betrieb
ausfällt.
Hinweis für Server mit Kabelmanagement-Arm (CMA, Cable Management
Arm)
Beim Austausch eines Netzteils sind zusätzliche Aufgaben erforderlich
aufgrund einer Störung zwischen dem CMA-Stopper und den Netzteilen.
Ê Drücken Sie die Verriegelungsfeder nach innen, um den CMA-Stopper zu
entriegeln (siehe Bild 31).
V
ACHTUNG!
Falls an der Unterseite zu wenig Platz vorhanden ist, entriegeln Sie
den CMA-Stopper des darunterliegenden Servers und ziehen Sie
den CMA in Richtung der Rückseite heraus.
Ê Entfernen Sie den CMA-Stopper mit der angebrachten Querschiene.(siehe
Bild 32).
Ê Halten Sie den CMA-Stopper, den Querriegel und den CMA sowie die Kabel
in der einen Hand.
Ê Entfernen Sie das Netzteil (siehe Bild 33) und bauen Sie das neue Netzteil
vorsichtig ein.
Ê Montieren Sie die gesamte Baugruppe (CMA-Stopper, Querriegel und CMA)
wieder auf der Schiene.
6.3.3.1

Vorbereitende Schritte

"Defekte Server ermitteln" auf Seite 56
Ê
"Fehlerhafte Komponente ermitteln" auf Seite 58
Ê
Ê Prüfen Sie, welches Netzteil defekt ist.
Ein Netzteil ist defekt, wenn die Anzeige (1) in
weitere Informationen, siehe Abschnitt
Seite 340.
Ê Nur beim Austausch eines Netzteils in einer nicht redundanten
Konfiguration:
Ê Entfernen Sie das Netzkabel von dem defekten Netzteil wie beschrieben i
Abschnitt "Netzkabel trennen" auf Seite 60
126
"Server herunterfahren" auf Seite 59
Upgrade und Maintenance Manual
Bild 245 orange leuchtet. Für
"Anschlüsse und Anzeigen" auf
RX1330 M3
